Вентиляция и кондиционирование перерабатывающих предприятий «под ключ»

Перерабатывающее предприятие — это сложный инженерный объект, где в рамках одного здания соседствуют зоны с диаметрально противоположными требованиями к параметрам воздуха. Попытка спроектировать единую общеобменную систему без учета отраслевой специфики приводит к перегреву цехов, распространению запахов и быстрому выходу оборудования из строя.

Вентиляция пищевых перерабатывающих предприятий

На объектах пищевой промышленности — таких как рыбопереработка, маслоэкстракционный завод, мукомольный комбинаты и предприятия по зернопереработке — ключевой задачей вентиляции является соблюдение санитарной гигиены и предотвращение микробиологического загрязнения продукции.

• Чистые зоны и санитарные барьеры: В зонах фасовки и упаковки поддерживается избыточное давление приточного воздуха, чтобы исключить переток загрязнителей из сырьевых участков.
• Материалы воздуховодов: Для помещений с высокой влажностью и агрессивными средами применяются воздуховоды из нержавеющей стали.
• Борьба с запахами и паром: Осуществляется дезодорация выбросов и активная вытяжка над варочными или моечными емкостями. Для улавливания жира и пара монтируются локальные зонты с фильтрами тонкой фильтрации.

Системы аспирации для деревообрабатывающих и химических цехов

При обработке сырья на таких объектах, как деревообрабатывающий комбинат, комбикормовый завод, мусороперерабатывающий комплекс или цех, где происходят пиролиз, гранулирование и дробление, основной инженерной задачей становится аспирация и обеспыливание.

1. Локализация пыли у источника: Пылевые аэрозоли удаляются непосредственно от дробилок, мельниц, станков и технологических узлов перегрузки (например, на элеваторе).
2. Взрывозащита (категории А/Б): Оборудование для пылеудаления подбирается во взрывозащищенном исполнении (Ex). В воздуховодах поддерживаются расчетные скорости воздуха (не менее 15–20 м/с), чтобы исключить оседание пыли в каналах.
3. Очистка выбросов: Для очистки удаляемого воздуха от мелкодисперсной пыли применяются многоступенчатые циклоны и рукавные фильтры с импульсной продувкой.

Кондиционирование технологических зон и складов готовой продукции

Для технологических процессов критически важен жесткий контроль температуры и относительной влажности:

• Склады сырья и готовой продукции: Для поддержания стабильного температурно-влажностного режима применяются промышленные мультизональные VRF-системы или комбинация чиллер-фанкойл.
• Серверные, лаборатории и операторские: Требуют установки прецизионных кондиционеров, способных круглосуточно удерживать заданные параметры температуры с точностью до ±0,5 °C и влажности до ±2%.
• Зоны с высоким тепловыделением: Оборудуются системами локального охлаждения и воздушного душирования рабочих мест.

Проектирование и реализация систем ОВиК на перерабатывающих предприятиях строго регламентируются государственными стандартами. Проект раздела ТХ и ОВиК опирается на следующие нормативы:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 56.13330.2021 «Производственные здания»;
• СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху».

Инжиниринговая компания Area+ берет на себя весь цикл работ по обеспечению перерабатывающего предприятия инженерными климатическими системами.

1. Проектирование систем ОВиК (раздел TX)

На этапе разработки мы собираем исходные данные по технологическому оборудованию, рассчитываем локальные и общеобменные нагрузки, выполняем аэродинамический расчет сети и моделируем движение воздушных потоков. В результате Заказчик получает согласованный проект, соответствующий действующим нормам СанПиН и СП.

2. Подбор и поставка промышленного оборудования

Мы подбираем промышленный чиллер, приточно-вытяжные установки (ПВУ), фанкойл-системы, элементы аспирации и фильтры под задачи конкретного производства. Работа напрямую с производителями позволяет оптимизировать стоимость спецификации без потери качества.

3. Монтаж и интеграция в существующие сети

Квалифицированные монтажные бригады Area+ с допуском СРО выполняют монтаж воздухопроводов, чиллерных трасс, систем автоматики и силового питания. Работы могут проводиться в условиях действующего производства без остановки технологических линий.

4. Пусконаладочные работы и паспортизация вентиляции

После завершения монтажных работ проводится инструментальный замер расходов воздуха, балансировка сети по веткам, настройка щитов автоматики и составление паспортов на каждую вентиляционную систему по форме ГОСТ.

Даже правильно спроектированное устройство вентиляции быстро утрачивает эффективность без регулярного обслуживания или при ошибках на этапе эксплуатации.

Распространенные ошибки при обустройстве вентиляции завода:

1. Расчет воздухообмена «по площади», а не по нагрузкам: В перерабатывающих цехах основной объем тепла и пыли генерирует оборудование. Игнорирование этого ведет к катастрофическому перегреву летом.
2. Объединение разных вытяжек в одну систему: НЕЛЬЗЯ объединять вытяжные каналы от участков пылеобразования, влажных моек и зон с сильными запахами. Это приводит к выпадению грязного шлама в воздуховодах и риску пожара.
3. Дисбаланс притока и вытяжки: Если вытяжка преобладает без организованной компенсации, в цехе возникает сильное разрежение: двери хлопают, а из щелей и проемов поступает необработанный холодный или пыльный воздух.
4. Отсутствие шумоглушения: Высокие скорости движения воздуха в магистралях создают акустический дискомфорт для персонала, снижая производительность труда.

По нашему опыту, до 70% проблем с перегревом и повышенным шумом на действующих заводах решаются грамотной балансировкой приточно-вытяжного баланса и локализацией отсосов без полной замены оборудования.

При обустройстве инженерных систем перерабатывающих предприятий Area+ применяет надежные промышленные компоненты:

• Приточно-вытяжные установки (ПВУ) с рекуперацией: Приточный и вытяжной блоки оснащаются роторными или гликолевыми рекуператорами, что позволяет возвращать до 75% тепла вытяжного воздуха и снижать затраты на отопление.
• Системы кондиционирования: Промышленные чиллеры, мультизональная VRF-система, прецизионный кондиционер для технологических помещений.
• Системы аспирации: Рукавные и картриджные фильтры, циклоны, пылевые вентиляторы во взрывозащищенном исполнении.
• Воздухораспределители: Регулируемые диффузоры, щелевые решетки, текстильные и стальные оцинкованные воздуховоды.

Итоговая цена проекта и строительно-монтажных работ рассчитывается индивидуально и зависит от площади цехов, сложности технологии, категории взрывопожароопасности и выбранного бренда оборудования.

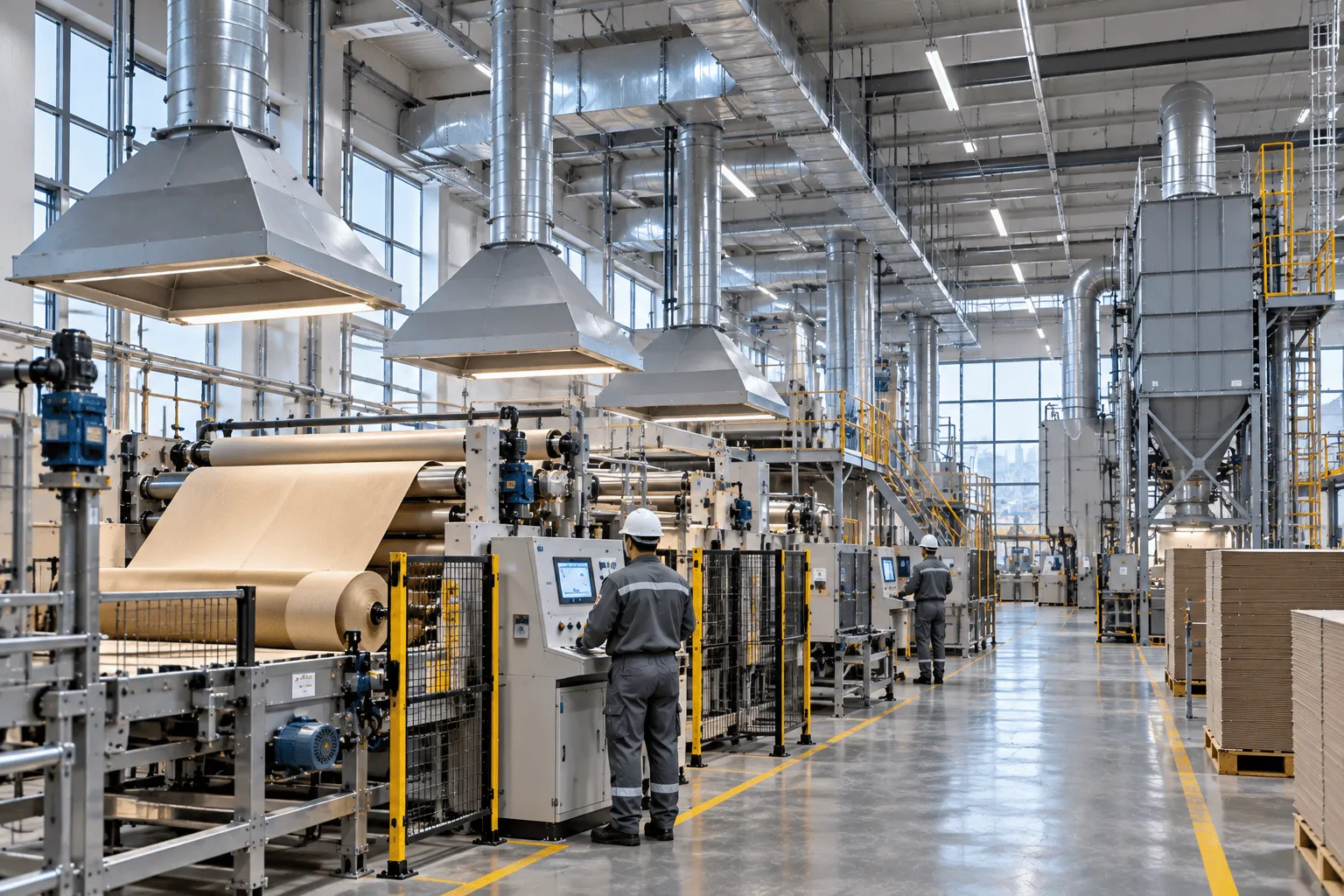

Локальная вытяжная вентиляция на производстве картона (24 000 м³/ч)

• Объект: Производство картона и упаковки (Уткина Заводь).
• Проблема: Технологический конвейер выделял пар и пыль по всей длине линии. Общеобменная система не справлялась. Останавливать производство для монтажных работ было категорически нельзя.
• Решение: Инженеры Area+ спроектировали и смонтировали систему локальной вытяжки, состоящую из 24 вытяжных зонтов размером 2×2 м непосредственно над конвейером на высоте 6 метров (при общей высоте цеха 12 метров).
• Результат: Реализован выброс и удаление загрязненного воздуха с расходом 24 000 м³/ч. Все монтажные работы выполнены над действующей линией без остановки производства.

Каковы особенности вентиляции во взрывоопасных зонах перерабатывающих предприятий?

В зонах, где выделяется горючая пыль (мукомольное, деревообрабатывающий цех, комбикормовый завод), вентиляционное оборудование должно иметь взрывозащищенное исполнение (категория Ex). Применяются латунные или алюминиевые рабочие колеса вентиляторов (не дающие искру), заземление воздуховодов для снятия статического электричества, взрыворазрядные клапаны и огнезадерживающие клапаны на границах противопожарных отсеков.

Как снизить энергопотребление вентиляции на производстве?

Наиболее эффективные способы:

• Использование приточно-вытяжных систем с рекуперацией тепла (роторные или гликолевые теплообменники).
• Установка частотных преобразователей на вентиляторы для регулирования производительности в зависимости от загрузки линий.
• Применение локальных отсосов вместо наращивания объемов общеобменной вентиляции.

Каковы сроки разработки проекта ОВиК для завода?

Разработка проекта и раздела ТХ занимает от 10 рабочих дней в зависимости от площади объекта и наличия исходного технологического задания.

Для эффективной и бесперебойной работы климатических систем перерабатывающего предприятия рекомендуем проверить следующие пункты:

• Выполнен ли расчет вентиляции по фактическим тепловым и пылевым нагрузкам оборудования?
• Предусмотрена ли локальная аспирация непосредственно у источников загрязнений?
• Разделены ли вытяжные системы от влажных, пылевых и пахучих зон?
• Сбалансированы ли приток и вытяжка для предотвращения сквозняков и перетоков?
• Заключен ли договор на регулярное сервисное обслуживание фильтров и чиллеров?
