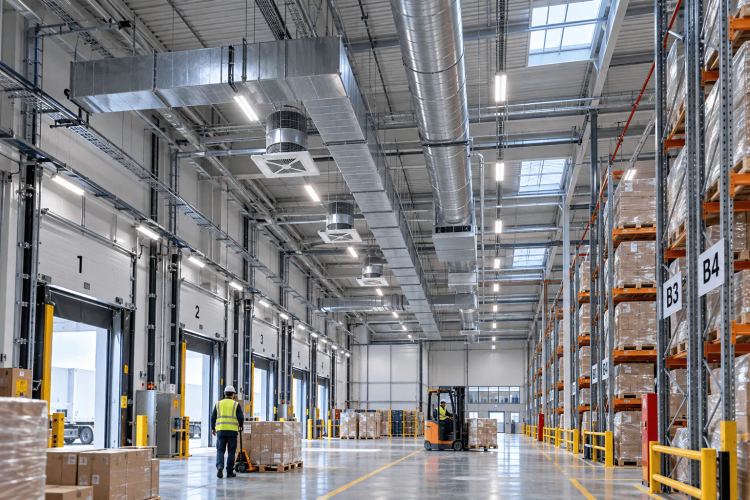

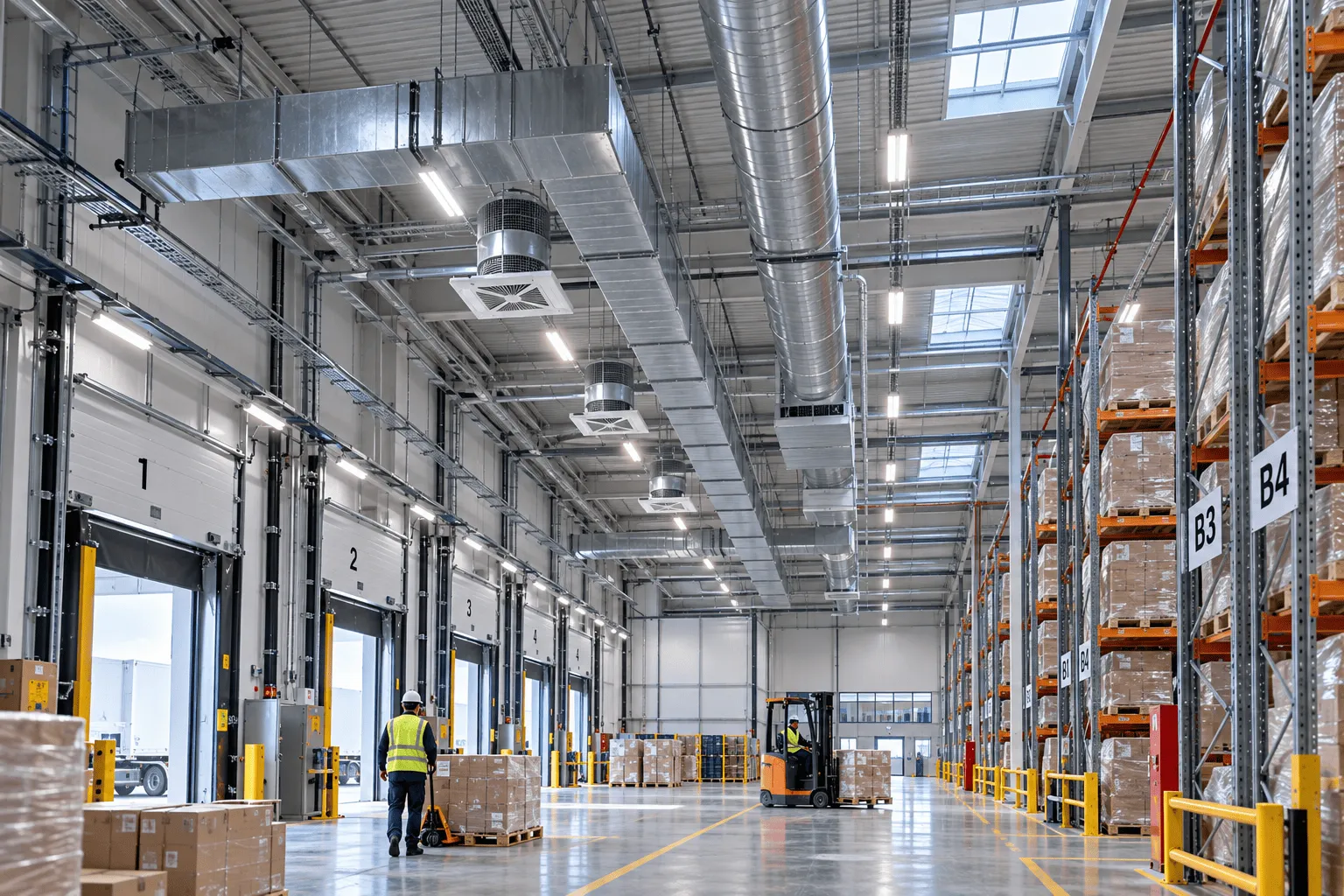

Проектирование и монтаж вентиляции и кондиционирования складов под ключ

Хранилища и промышленные здания нельзя рассматривать как монолитный объем. Категория объекта определяет структуру инженерных сетей, типы фильтрации и требования к автоматике.

Вентиляция фармацевтических и аптечных комплексов (стандарты GDP/GMP)

Фармацевтический комплекс требует жесткого контроля параметров микроклимата в нескольких зонах: +15...+25°C,+8...+15°C и +2...+8°C. При проектировании климатических систем под требования GDP (Good Distribution Practice) и GMP мы закладываем:

• Температурное картирование: распределение датчиков по объему помещений с фиксацией критических точек.
• 100% резервирование: устройство дублирующих приточных машин и холодильных машин (чиллеров).
• Контроль влажности: эффективное поддержание относительной влажности в пределах 30–65%.
• В аптечных складах критически важно исключить “слепые” зоны, где воздух застаивается. Любое отклонение температуры на 1–2 градуса в верхнем ярусе стеллажа приводит к браку всей партии лекарственных средств и отзыву лицензии.

Климатические системы для алкогольных складов (требования РАР)

При лицензировании объекта Росалкогольтабаконтролем (РАР) проверяется неукоснительное соблюдение параметров: температура от +10 до +20°C и относительная влажность воздуха не выше 85%. Для этого проектируется приточно-вытяжная система вентиляции склада с непрерывным контролем воздухообмена, включающая промышленный блок автоматического осушения и резервные вытяжные вентиляторы.

Вентиляция ангаров общего назначения и логистических комплексов (Класс А, B, C)

Основная проблема высокостеллажных объектов и отапливаемых ангаров (высота от 6 до 12–14 метров) — стратификация: теплый воздух поднимается вверх, а холодный оседает в рабочей зоне. Промышленный логистический комплекс требует интеграции системы дестратификации, при которой теплый воздух с верхней зоны принудительно направляется вниз. В зонах погрузки/разгрузки (доковые ворота) обязательна установка высокоскоростных воздушно-тепловых завес для перекрытия внешних притоков холодного воздуха.

Системы для мультитемпературных и продуктовых хранилищ

На продуктовых объектах одновременно соседствуют зоны сухой бакалеи, охлажденного мяса/рыбы и овощехранилищ. Проект вентиляции строится на независимых приточно-вытяжных контурах с интеграцией хладоснабжения. Вытяжка из зон хранения овощей и фруктов проектируется с учетом активного удаления выделяемого этилена и посторонних запахов, чтобы исключить их перенос в соседние помещения.

Расчет стоимости климатической системы зависит от объема помещения, высоты складирования, класса объекта и технологических требований к хранению продукции. Вентиляция складского помещения рассчитывается индивидуально. Ниже приведены ориентировочные расценки на проектирование и монтаж «под ключ» за квадратный метр площади.

Для реализации надежных и энергоэффективных систем ОВиК на объектах применяется специализированное промышленное оборудование:

Приточно-вытяжные установки с рекуперацией энергии

Приточная и вытяжная установки соединяются в единый комплекс с роторным или пластинчатым рекуператором тепла. Рекуперация позволяет передавать до 75–85% тепла от удаляемого воздуха поступающему свежему потоку. Это снижает затраты на отопление помещения в зимний период в 3–4 раза.

Промышленные чиллеры и фанкойлы

Для крупных объектов площадью от 3000 м2 оптимальным решением по кондиционированию является устройство системы чиллер-фанкойл. Промышленные чиллеры охлаждают жидкий хладагент (воду или гликоль), который подается по системам трубопроводов к канальным или кассетным фанкойлам, расположенным в зонах комплектации и хранения.

Руфтопы (крышные кондиционеры) для однообъемных ангаров

Крышный кондиционер (руфтоп) — моноблочная наружная установка, идеальная для логистических ангаров и промышленных зданий с облегченной кровлей. Руфтоп берет наружный воздух, подмешивает рециркуляционный поток из помещения, фильтрует его, нагревает или охлаждает и подает обратно по системе воздуховодов.

Дестратификаторы для выравнивания температурных зон по высоте

Подпотолочные вентиляторы-дестратификаторы перемешивают воздушные массы, сбивая вертикальный температурный градиент (который без дестратификации составляет до 1.5°C на каждый метр высоты). Результат — экономия до 30% на нагреве воздуха в ангарах с высокими потолками.

Разработка инженерного проекта базируется на соблюдении действующих стандартов: СП 60.13330.2020 («Отопление, вентиляция и кондиционирование воздуха»), СП 131.13330.2020 («Строительная климатология»), СП 56.13330.2021 («Производственные здания»), а также норм СанПиН.

Работа над климатической системой в компания Area+ строго регламентирована и делится на четыре последовательных этапа.

Этап 1: Инженерное проектирование и расчет воздухообмена

На этом этапе инженеры выполняют аэродинамический расчет, теплотехнический расчет ограждающих конструкций и вычисляют нормативный воздухообмен. Создается 3D-модель (BIM-проект) сети воздуховодов с увязкой с инженерными сетями здания.

Этап 2: Поставка сертифицированного оборудования

Формируется спецификация. Оборудование (приточные машины, вытяжки, кондиционеры, аспирация, автоматика) закупается напрямую у заводов-изготовителей и доставляется на объект.

Этап 3: Монтажные работы и устройство автоматики (АСУ ТП)

Выполняется монтаж магистральных воздуховодов большого сечения, прокладка трасс хладоносителя, устройство щитов автоматики и установка приточно-вытяжных машин.

Этап 4: Пусконаладочные работы, паспортизация вентиляции и валидация

Инженеры проводят инструментальные замеры скоростей потока, расходов воздуха и давлений на каждом воздухораспределителе. Выполняется балансировка системы, оформляется официальный паспорт вентиляционной системы, а для фармации — проводится первичная валидация.

Опыт эксплуатации показывает, что до 40% инженерных систем работают неэффективно из-за ошибок, допущенных на этапе проектирования или монтажа.

Распространенные ошибки:

• Расчет «по площади», без учета высоты: Высота 12 м требует иного подхода к подаче воздуха, чем стандартные 3 м. В высоких складах без дестратификации разница температур между полом и потолком может достигать 15°C
• Отсутствие воздушного баланса: Если приточная система подает меньше воздуха, чем забирает вытяжная, в здании образуется разряжение. Начинается неконтролируемый подсос пыли и холодного воздуха через щели ворот и дверей.
• Игнорирование шума в зоне персонала: Установка мощных вентиляторов без шумоглушителей рядом с зоной упаковки приводит к превышению санитарных норм по шуму, снижению производительности труда и замечаниям Роспотребнадзора.
• Отсутствие сервисного обслуживания: Забитые фильтры приточных установок снижают расход воздуха на 50–70%, что ведет к перегреву двигателей вентиляторов и нарушению режимов хранения.

Кейс 1: Логистический фармацевтический комплекс (12,000 м2, г. Санкт-Петербург)

• Задача: Проектирование и монтаж системы кондиционирования и вентиляции под стандарты GDP с поддержанием температуры +15...+25°C по всему объему.
• Решение: Установлены 4 приточно-вытяжные установки с роторными рекуператорами, система чиллер-фанкойл на 850 кВт, 18 дестратификаторов и развернута система автоматического температурного картирования с 64 датчиками.
• Результат: Пройдена валидация GDP с первого раза. Отклонение температуры по высоте 12 метров не превышает 0.8°C.

Кейс 2: Локальная вытяжная вентиляция в промышленном ангаре (24,000 м3/ч)

• Объект: Производственно-складской комплекс в Уткиной Заводи (СПб).
• Задача: Удаление пыли и вредных выделений над конвейерной линией в промышленном ангаре высотой 6 м без остановки круглосуточного производства.
• Решение: Разработана и смонтирована система вытяжки с 24 зонтами 2×2 м. Все высотные монтажные работы проведены над действующей технологической линией без потери ни одной рабочей смены.
• Результат: Обеспечена нормативная очистка воздуха в зоне работы персонала, пылевая нагрузка снижена на 92%.

Какова нормативная кратность воздухообмена для объектов общего назначения?

Для большинства помещений общего назначения (хранение несгораемых материалов в сгораемой упаковке) нормативная кратность воздухообмена составляет от 1.0 до 1.5 крат в час от полного объема помещения. Однако при наличии погрузочной техники с ДВС или зон интенсивной упаковки кратность рассчитывается индивидуально по массе выделяемых вредностей.

Зачем нужны дестратификаторы в промышленных ангарах с высокими потолками?

Дестратификаторы перенаправляют теплый воздух, скапливающийся под кровлей из-за естественной конвекции, обратно в нижнюю рабочую зону. Это выравнивает температуру по высоте здания и сокращает расходы на отопление промышленного ангара в зимний период на 20–30%.

Какое климатическое оборудование подходит для неотапливаемых ангаров?

В неотапливаемых ангарах ключевой задачей является предотвращение выпадения конденсата на стенах и хранимой продукции при перепадах наружных температур. Для этого применяется приточно-вытяжная вентиляция на складе с системой осушения воздуха и автоматическим контролем «точки росы».

Главные выводы по обустройству климата:

• Вентиляция склада — это инструмент управления тепловым балансом и сохранностью товара, а не просто формальное требование.
• Энергосбережение достигается комбинацией рекуперации (до 80% экономии) и дестратификации воздуха (до 30% экономии в ангарах).
• Зоны погрузки и зоны постоянной работы персонала требуют обособленных инженерных решений (тепловые завесы, пониженная скорость воздухообмена).
• Разработка проекта должна основываться на нормах СП 60.13330.2020 и отраслевых регламентах (GDP, РАР).
