Вентиляция и кондиционирование квартиры 100 м² на Коломяжском проспекте

• Адрес: Коломяжский проспект, 13
• Площадь: около 100 м²
• Тип объекта: квартира, 3 спальни и кухня-гостиная
• Системы: приточная и вытяжная вентиляция, кухонная вытяжка с компенсацией, мультисплит-система кондиционирования

Исходная задача

В квартире требовалось организовать постоянный приток свежего воздуха в жилые помещения, вытяжку из санузлов и постирочной, а также кондиционирование трех спален и объединенной кухни-гостиной.

Отдельное внимание уделили кухне. Необходимо было обеспечить эффективное удаление воздуха при приготовлении пищи, сохранить низкий уровень шума в кухне-гостиной и одновременно компенсировать большой объем воздуха, удаляемого кухонной вытяжкой.

Инженерное решение

Основную приточную установку разместили на балконе. Забор наружного воздуха организовали через нижнюю секцию остекления, после чего воздух по системе воздуховодов распределяется в две детские, основную спальню и кухню-гостиную.

Для кухни выполнили отдельную малошумную вытяжную систему. Вытяжной вентилятор вынесли из помещения на балкон, благодаря чему основной источник шума находится за пределами кухни-гостиной.

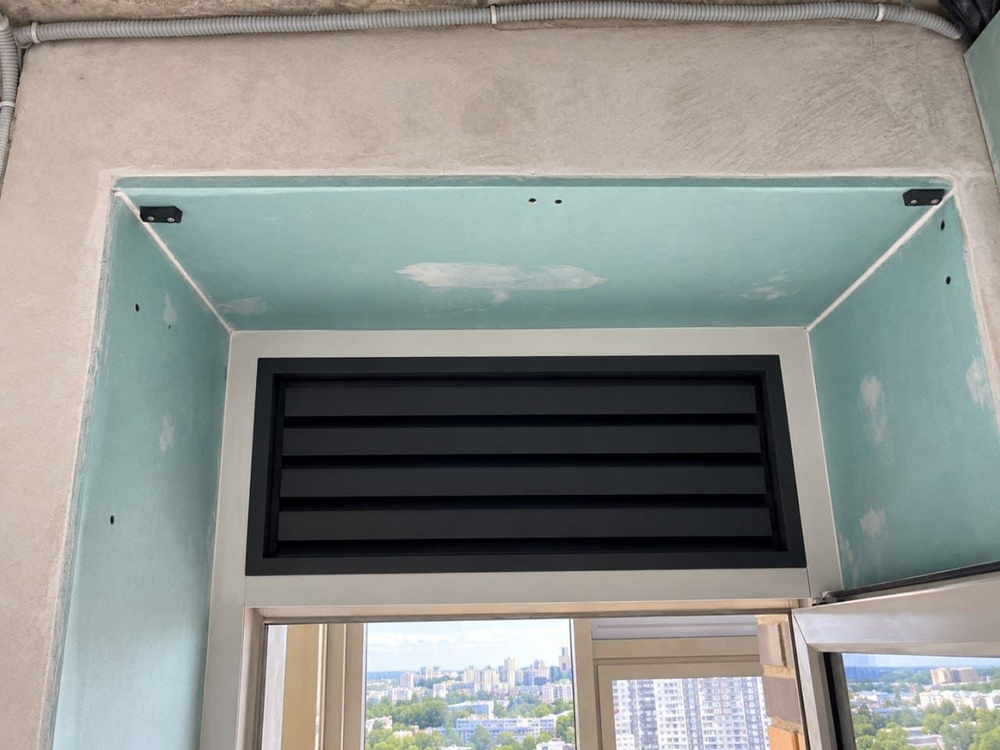

Для компенсации удаляемого кухонной вытяжкой воздуха предусмотрели отдельную приточную систему. Она включается при использовании вытяжки и подает дополнительный объем наружного воздуха непосредственно в кухню-гостиную. Воздухораспределительную решетку разместили над входом на балкон со стороны кухни.

Такая схема не является стандартной для квартир и увеличивает стоимость системы. В данном случае решение было предусмотрено для активного использования кухни: оно позволяет эффективно удалять воздух при приготовлении пищи, не создавая выраженного разрежения в квартире.

В одном из санузлов организовали принудительную вытяжку, объединив удаление воздуха из санузла и постирочной. Второй санузел подключили к существующему вентиляционному каналу без дополнительного вентилятора. За счет постоянного притока и перетока воздуха в сторону вытяжных зон обеспечивается необходимый воздухообмен.

Оборудование

• Основная приточная система выполнена на базе установки Naveka с электрическим нагревателем. Для компенсации кухонной вытяжки использована отдельная компактная приточная установка Royal Clima.
• Для кухонной вытяжки и принудительной вытяжки из санузла и постирочной использованы шумоизолированные вентиляторы Silent. Вентилятор кухонной системы размещен на балконе для снижения уровня шума в жилой зоне.

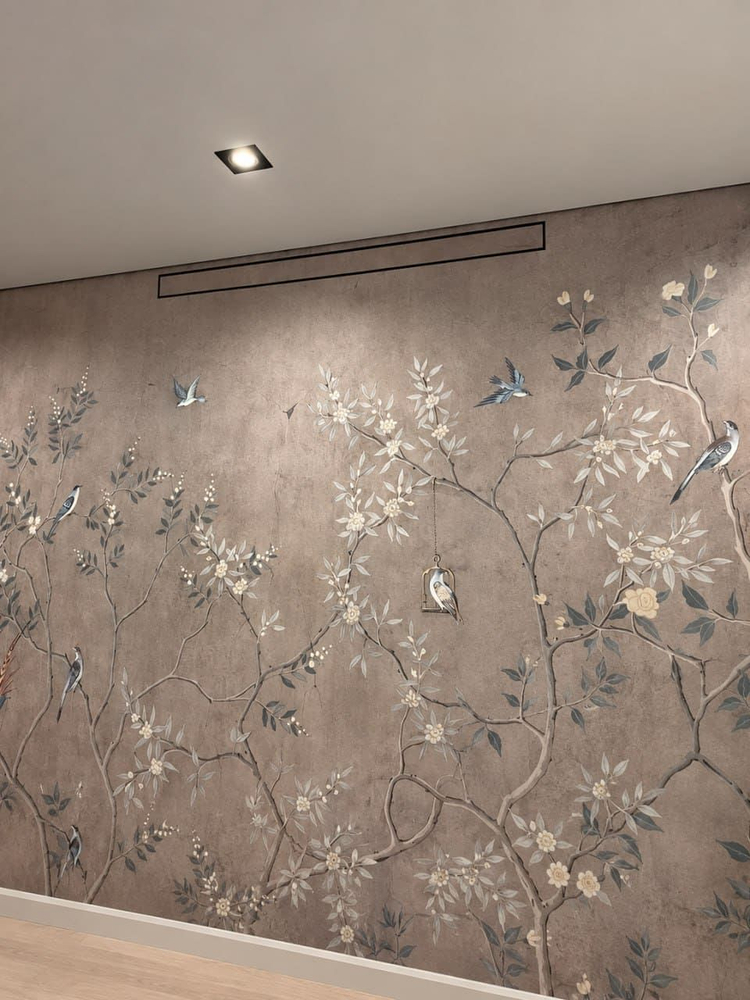

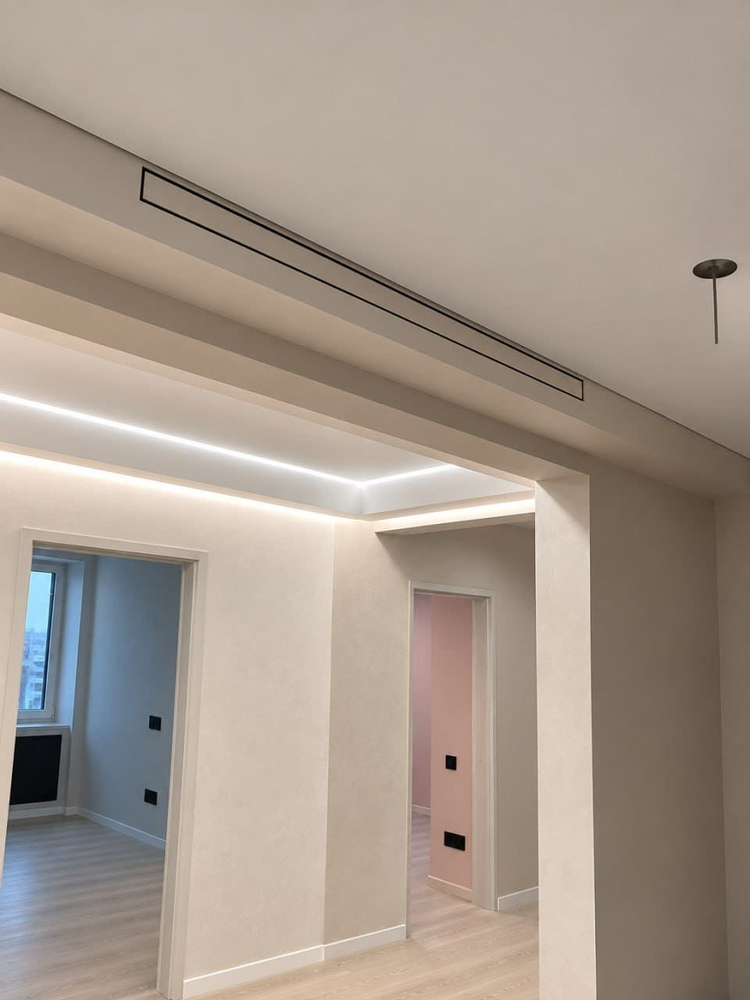

• Для воздухораспределения применены щелевые вентиляционные решетки Schiberg, интегрированные в интерьер квартиры.

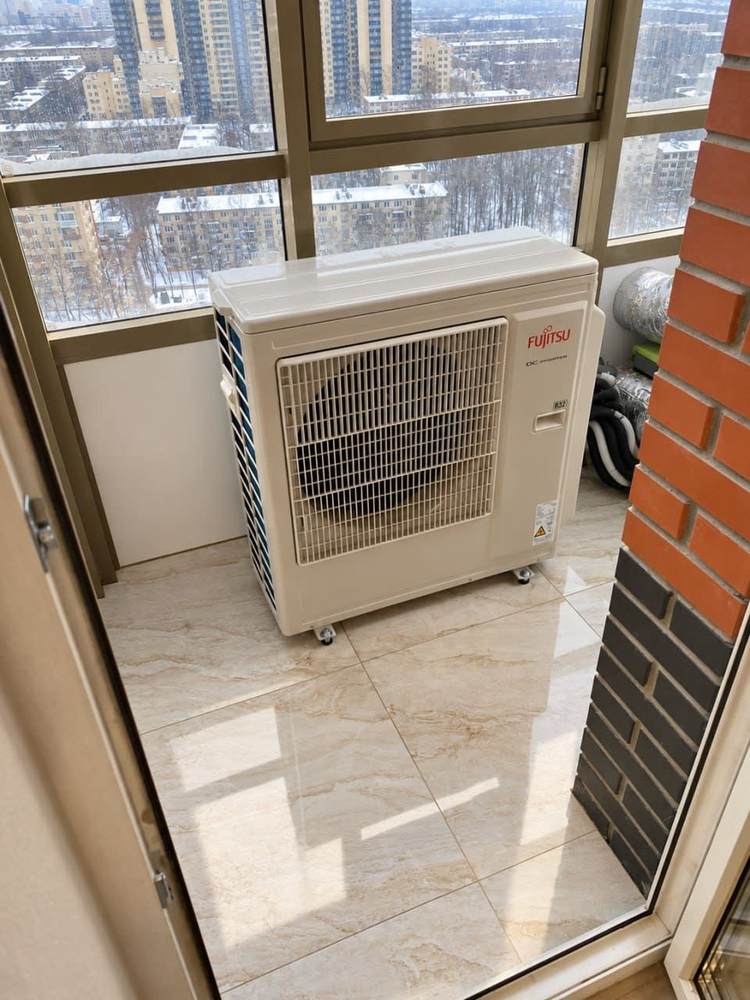

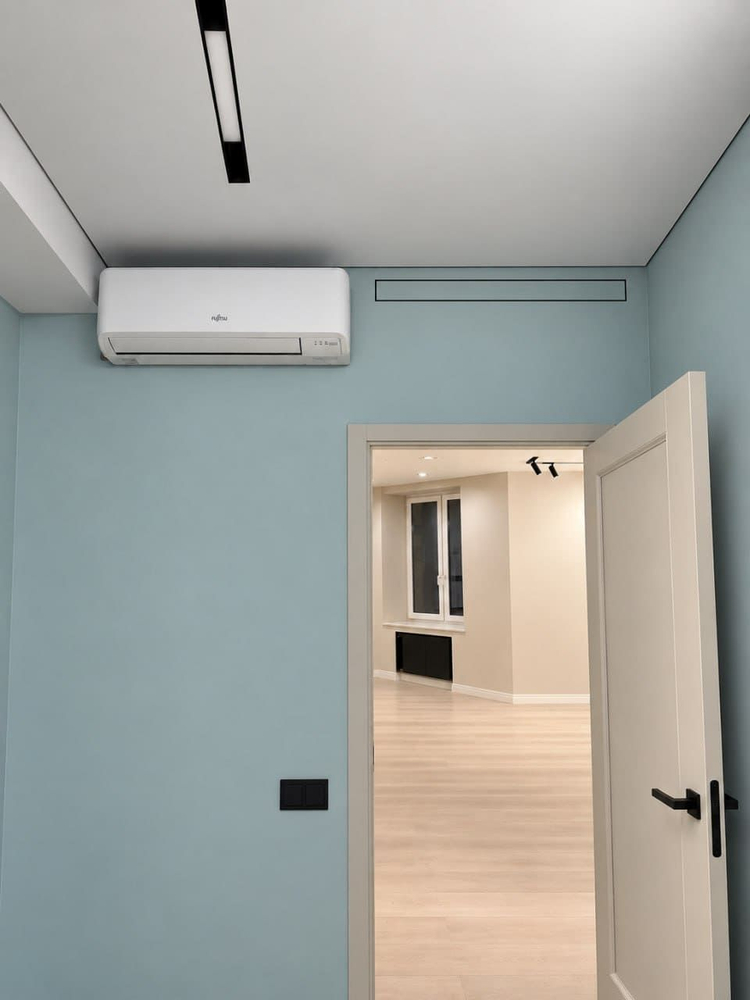

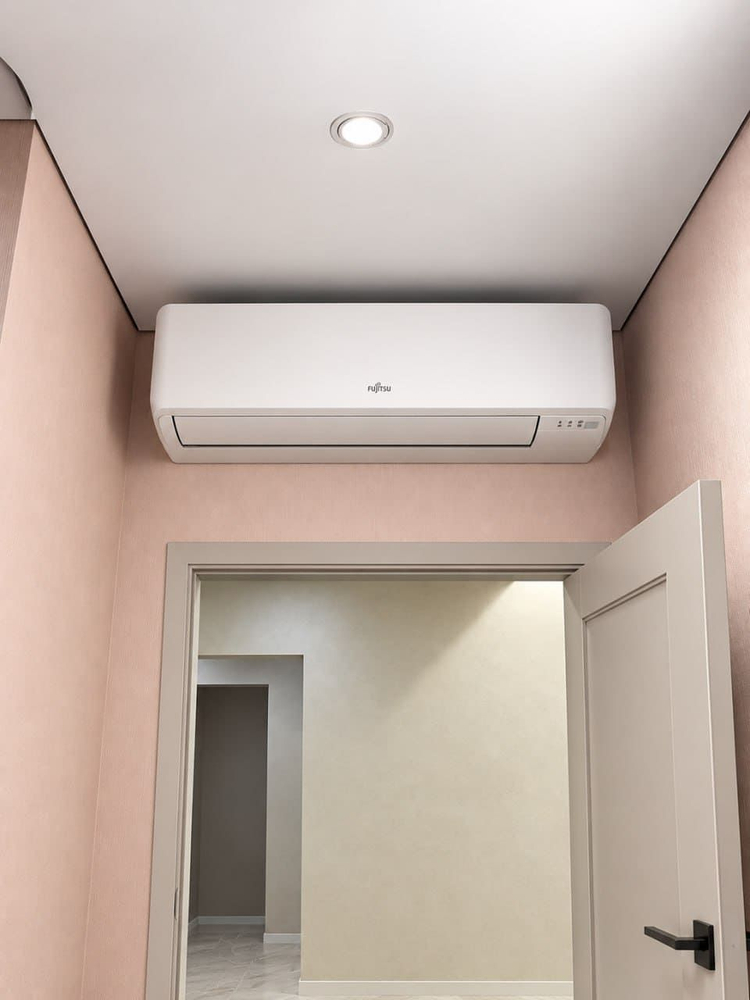

• Кондиционирование выполнено на оборудовании Fujitsu: один наружный блок мультисплит-системы и четыре настенных внутренних блока — в двух детских, основной спальне и кухне-гостиной.

Особенности монтажа и проектирования

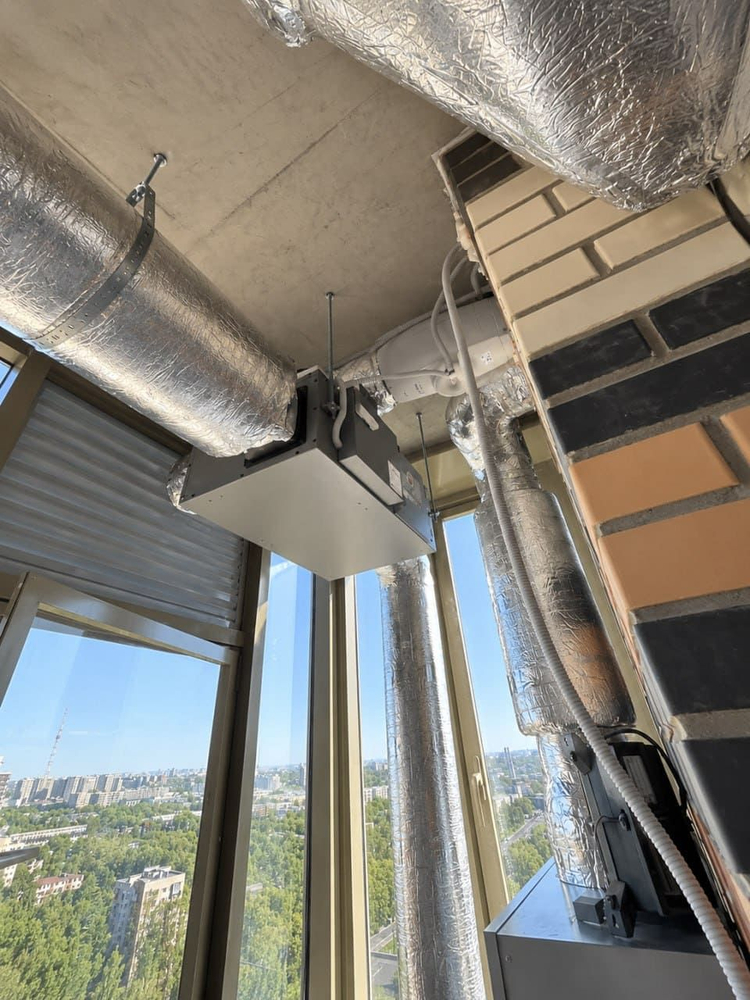

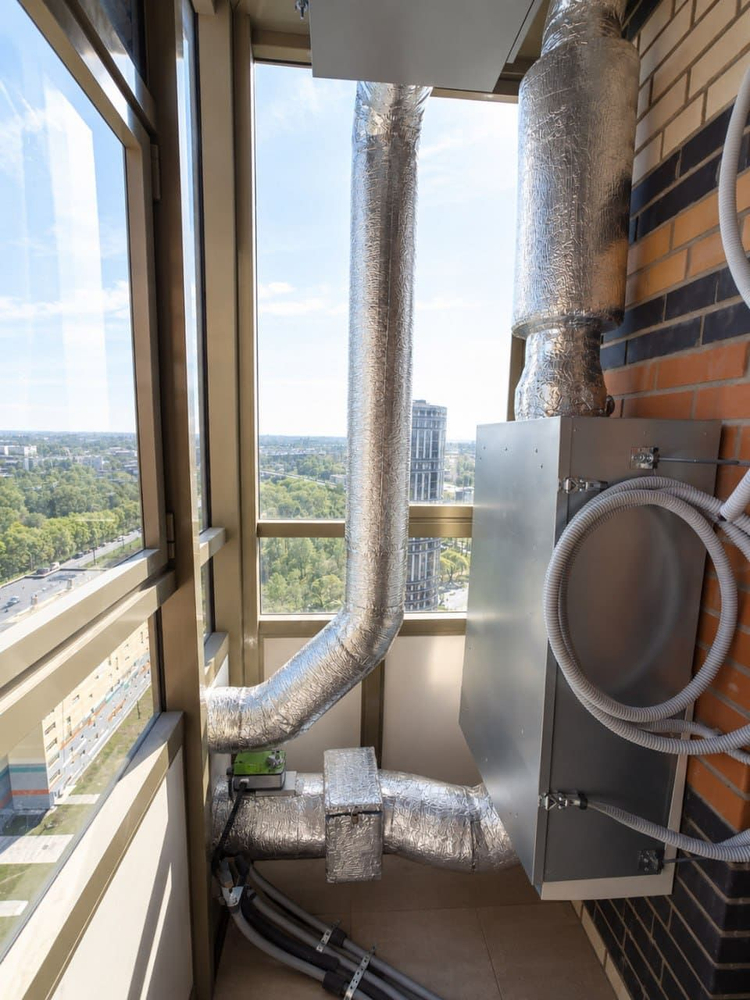

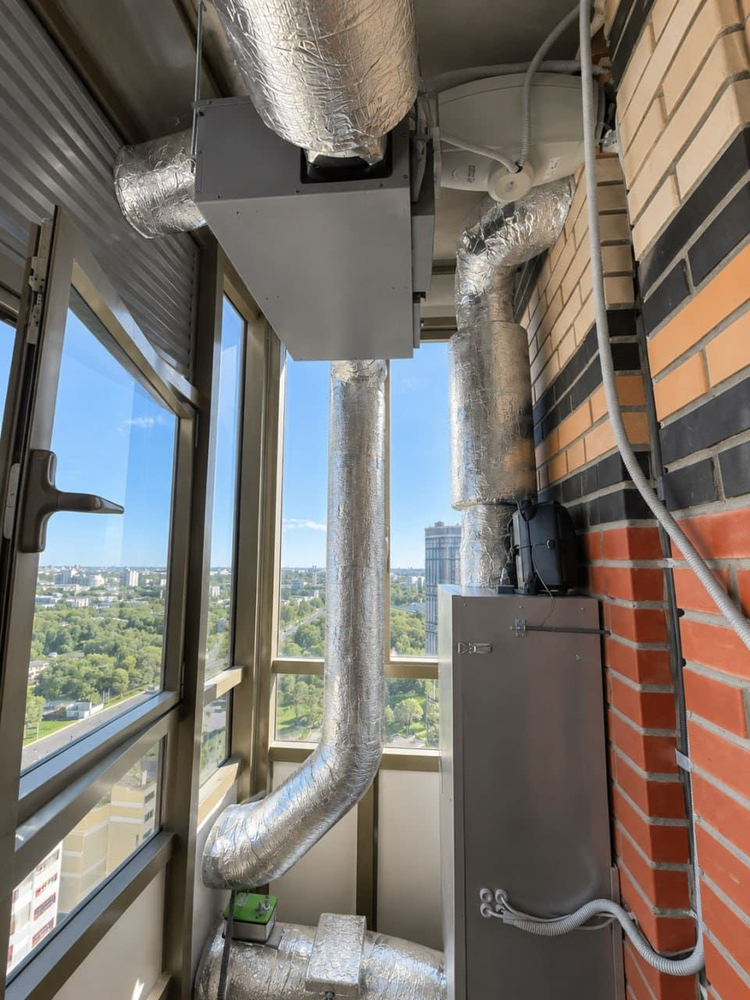

Основное инженерное оборудование сосредоточили на балконе: здесь разместили приточные установки, вентилятор кухонной вытяжки и наружный блок кондиционирования. Забор наружного воздуха для обеих приточных систем также организовали через нижнюю часть остекления.

При проектировании требовалось увязать постоянную вентиляцию квартиры, вытяжные системы, кухонную вытяжку и ее компенсацию, сохранив низкий уровень шума и аккуратную интеграцию оборудования в интерьер.

Результат

В квартире организован постоянный воздухообмен с подачей свежего воздуха в жилые комнаты и удалением воздуха из вспомогательных помещений. Отдельная малошумная кухонная вытяжка с компенсационной приточной системой обеспечивает эффективное удаление воздуха при приготовлении пищи без нарушения общего воздушного баланса квартиры. Система кондиционирования позволяет независимо поддерживать комфортную температуру во всех основных жилых помещениях.
