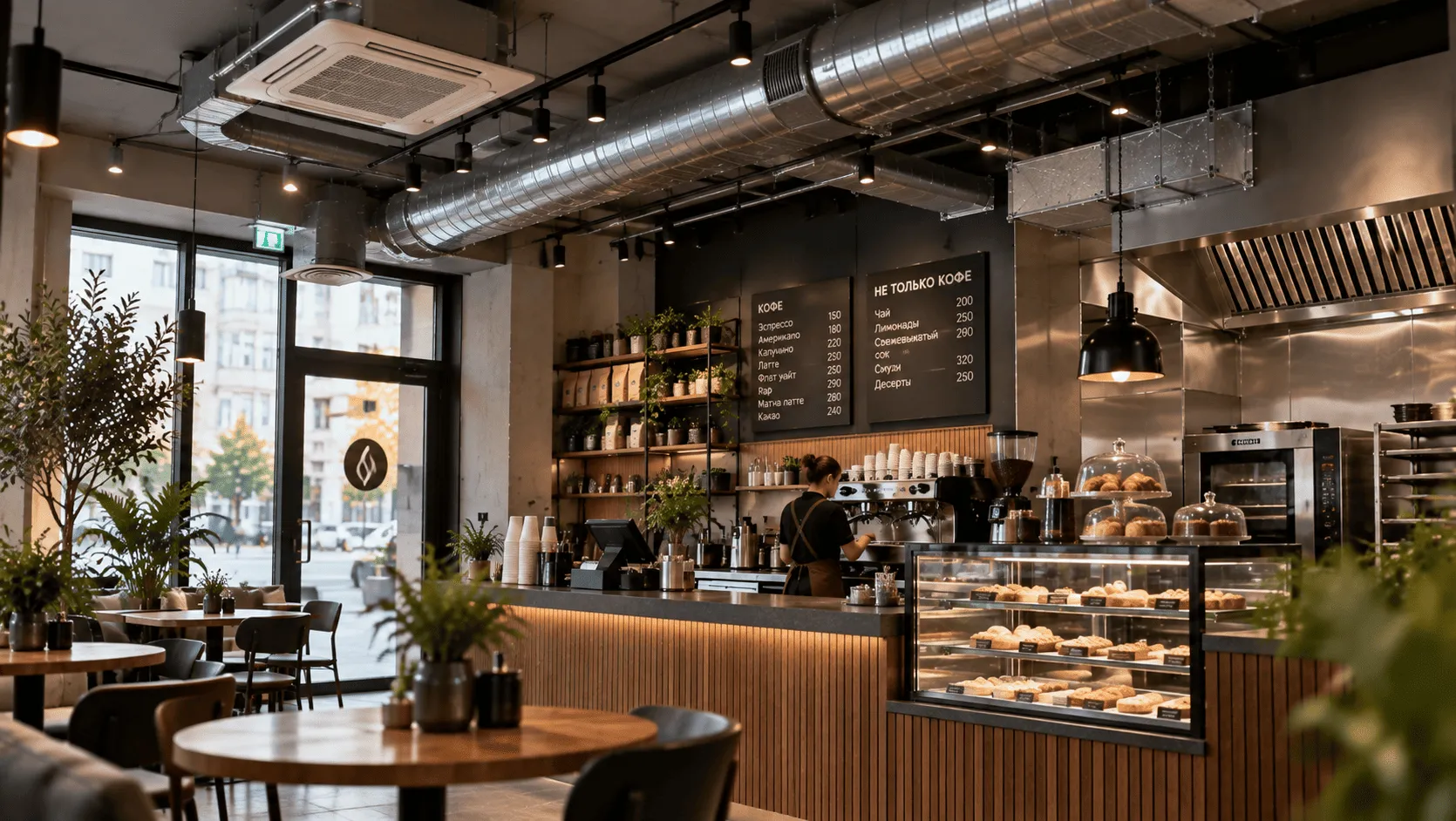

Проектирование и монтаж систем вентиляции и кондиционирования кофеен под ключ в Санкт-Петербурге и ЛО

Для создания нормативного микроклимата в кофейне недостаточно установить бытовой кондиционер. Специфика заведения требует комплексного подхода:

• Разделение потоков: вытяжка из санузлов и бытовых зон проектируется строго обособленно от общеобменной вентиляции зала и технологического модуля бариста.
• Локализация тепла и запахов: над тепловым оборудованием (рожковая кофемашина, конвектомат, печь) монтируется локальный вытяжной зонт с жироуловителем.
• Соблюдение норм воздухообмена: подача свежего воздуха должна составлять не менее 30–40 м³/ч на каждого гостя и от 60 м³/ч на сотрудника (согласно СП 60.13330.2020 и СанПиН 2.3/2.4.3590-20).
• Защита от жалоб в МКД: при размещении в жилом доме вытяжные каналы выводятся выше конька крыши («вытяжная свеча»), а система дополняется угольными фильтрами тонкой очистки для нейтрализации запахов.

Компания Area+ осуществляет проектирование и монтаж климатических систем для кофеен, мини-кафе и кондитерских в Санкт-Петербурге и Ленинградской области с соблюдением требований Роспотребнадзора.

Климат в заведениях общественного питания регламентируется государственными стандартами. При открытии кофейни ключевым контролирующим органом выступает Роспотребнадзор (СЭС). Основные правила проектирования систем вентиляции (раздел ОВ) зафиксированы в СП 60.13330.2020 и санитарно-эпидемиологических правилах СанПиН 2.3/2.4.3590-20.

Главное законодательное требование — инженерная система кофейни не должна ухудшать условия проживания людей, если объект расположен в многоквартирном жилом доме (МКД).

Расчетные параметры для гостевой зоны и рабочих мест бариста

Расчет вентиляции базируется на количестве посадочных мест, численности персонала и тепловой мощности технологического оборудования. Чтобы сделать микроклимат в помещении комфортным для гостей и персонала, важно соблюдать баланс притока и вытяжки.

Ниже приведены нормативные ориентиры, используемые инженерами при проектировании систем воздухообмена:

Большинство кофеен в СПб открывается на первых этажах жилых зданий. Это накладывает ограничения на монтаж и устройство вентиляционных трасс:

• Вытяжная свеча: вытяжной воздуховод общеобменной вентиляции и технологической вытяжки кухни запрещено объединять с общедомовыми каналами. Воздуховод необходимо прокладывать по фасаду здания и выводить выше конька кровли (на 1–1,5 метра) для рассеивания запахов.
• Шумоизоляция: вентилятор и канальный нагреватель создают вибрационный и акустический шум. В проектах предусматривается установка шумоглушителей, а само оборудование монтируется на виброизолирующих опорах.
• Очистка и фильтрация воздуха: чтобы избежать разногласий с жильцами, вытяжная система оснащается многоступенчатыми фильтрами. Для улавливания запахов дыма, кофе и выпечки применяется угольная фильтрация или специализированные газоконверторы.

Устройство климатической сети кофейни решает две главные проблемы: компенсацию избыточного тепла и локализацию кухонных запахов.

В зоне барной стойки сосредоточено тепловыделяющее оборудование. Рожковая профессиональная кофемашина на 2–3 группы выделяет в окружающую среду до 70% своей электрической мощности в виде сухого тепла и пара (в среднем 2–2,5 кВт). Кофемолки, льдогенераторы и холодильные столы добавляют еще до 1,5–2 кВт.

Если в заведении предусмотрено допекание замороженных полуфабрикатов или полноценная кухня, вентиляция горячего цеха проектируется отдельно. Над печью или конвектоматом устанавливается вытяжной зонт, внутри которого монтируется жироуловитель — сетчатый лабиринтный фильтр, задерживающий капли масла и предотвращающий их оседание на крыльчатке вентилятора и внутренних стенках воздуховодов.

Для создания надлежащих условий в залах и на рабочих местах используются проверенные инженерные схемы, которые подбираются под формат бизнеса и архитектурные параметры помещения.

Приточно-вытяжная вентиляция с рекуперацией тепла

Современная приточно-вытяжная установка (ПВУ) с рекуператором — это энергоэффективный вариант организации вентиляции бара или кофейни. Рекуператор позволяет использовать тепло удаляемого из зала воздуха для подогрева поступающего с улицы свежего потока.

• Снижение эксплуатационных расходов: затраты на отопление и нагрев приточного воздуха в холодный период года в Санкт-Петербурге снижаются до 70%.
• Баланс давлений: система поддерживает заданную кратность воздухообмена, уменьшая появление сквозняков из входной группы.
• Автоматизация: современные ПВУ комплектуются датчиками углекислого газа (CO2) и температуры, автоматически регулируя производительность вентиляторов.

Кондиционирование воздуха: сплит-системы канального, кассетного и VRF-типа

Очистка воздуха и воздухообмен работают совместно с охлаждением. Кондиционирование кофейни решает проблему повышенной температуры в летний период и компенсирует постоянные теплопритоки от панорамного остекления и оборудования.

• Настенные сплит-системы: самый распространенный вариант для кофеен. Доступная стоимость оборудования и монтажа, простое обслуживание, не требуется подвесной потолок и разводка воздуховодов — это важно для небольших помещений и объектов с ограниченным бюджетом. Блоки размещают с учетом расстановки столов, чтобы холодный поток не шел напрямую на гостей; в вытянутых залах вместо одного мощного блока ставят два менее производительных.
• Канальный кондиционер: внутренний блок скрывается за черновым потолком или в подсобном помещении. Воздух распределяется по сети воздуховодов и подается в зал через диффузоры или линейные решетки. Круглые спирально-навивные воздуховоды могут окрашиваться по шкале RAL и оставаться открытыми, если этого требует дизайнерская отделка в стиле Loft.
• Кассетные сплит-системы: монтируются в подвесной технологический потолок типа Armstrong или Грильято. Воздушный поток распределяется в четырех направлениях вдоль потолка, что исключает прямое дутье на посадочные места гостей.
• VRF-системы: применяются в средних и крупных кофейнях, а также если заведение расположено в ТЦ или современном бизнес-центре, где существует ограничение на количество внешних блоков на фасаде. К одному производительному внешнему блоку подключается несколько внутренних блоков разного типа.

Технологическая вытяжка и системы дымоудаления

Если в кофейне установлен ростер для обжарки зерен или конвекционная печь, проектируется технологическая вытяжка. Ее производительность рассчитывается исходя из габаритов оборудования и температурного режима работы. Локальный зонт забирает загрязненный горячий воздух до того, как он успеет распространиться по залу. В таких зонах приток проектируется с небольшим дефицитом, чтобы создать разрежение воздуха — тогда запахи кухни гарантированно не попадут к гостям. Для обеспечения общей безопасности в зоне печей и ростеров также может быть предусмотрено локальное дымоудаление.

Стоимость реализации климатического проекта формируется на основе площади объекта, его архитектурных особенностей и выбранного оборудования. Ниже приведен ориентировочный прайс-лист на работы компании Area+.

Процесс создания микроклимата разделен на последовательные этапы:

1. Выезд инженера и замеры: специалист оценивает технические возможности помещения, осматривает фасад, кровлю, точки подключения к энергосетям и вентиляционным шахтам. Оптимальным решением является проведение замеров в момент, когда на объекте планируется или только начинается ремонт.
2. Проектирование и расчет теплопритоков: выполняется теплотехнический расчет, составляется схема воздухораспределения, подбираются сечения воздуховодов и мощности оборудования. Готовый проект проходит согласование с управляющей компанией здания или ТСЖ.
3. Подбор и поставка оборудования: поставляется климатическое оборудование, расходные материалы, шумоглушители и фильтры напрямую от производителей.
4. Монтаж и пусконаладка: монтажники собирают трассы, устанавливают агрегаты, монтируют диффузоры и подключают автоматику. Проводится балансировка сети по расходам воздуха.

Эксплуатация климатических систем в общепите требует регулярного контроля. Ниже представлены наиболее частые проблемы, с которыми сталкиваются собственники при отсутствии должного ухода или при ошибках на этапе проектирования.

Распространенные ошибки при проектировании и использовании систем

• Ориентация только на кондиционирование: попытка решить проблему духоты установкой кондиционера без притока свежего воздуха. Кондиционер охлаждает один и тот же объем воздушных масс, но уровень углекислого газа (CO2) продолжает расти, из-за чего у посетителей и бариста возникает чувство душности.
• Недооценка тепловыделений: расчет климата «по площади», без учета мощности тепловых витрин, кофемашин и холодильников. Летом такая система работает с повышенной нагрузкой и может быстрее выйти из строя.
• Экономия на обслуживании: редкая замена фильтров в приточной системе снижает напор воздуха, повышая износ вентилятора. В барной зоне отсутствие очистки вытяжных зонтов ведет к накоплению жира на воздуховодах, что повышает пожароопасность объекта.
• Объединение систем вытяжки: попытка собрать в один канал воздух из санузла, зала и рабочей зоны бариста. Это приводит к перетоку неприятных запахов при остановке или сбое в работе вентиляторов.

Можно ли объединить вытяжку кофейни с общедомовой вентиляцией?

Нет, это запрещено требованиями СанПиН. Если запахи кофе, выпечки или кухонных процессов попадут в квартиры жильцов через общие вентиляционные каналы, Роспотребнадзор может приостановить деятельность заведения до устранения нарушений. Вытяжка из кофейни должна монтироваться полностью обособленной.

Как решить проблему шума от внешних блоков кондиционеров в жилом доме?

Для минимизации шума и вибраций используются:

• специальные виброгасящие пружинные или резиновые опоры (виброизоляторы) при монтаже кронштейнов на стену;
• малошумные вентиляторы наружных блоков с инверторным управлением;
• монтаж оборудования в местах, удаленных от окон жилых комнат (например, на глухих торцах зданий по согласованию с КГА).

Нужен ли проект вентиляции для согласования в Роспотребнадзоре?

Да, проект необходим. Наличие согласованного проекта ОВ, исполнительной документации, актов индивидуального испытания оборудования и паспорта вентиляционной системы является обязательным условием для подтверждения соответствия стандартам безопасности.
