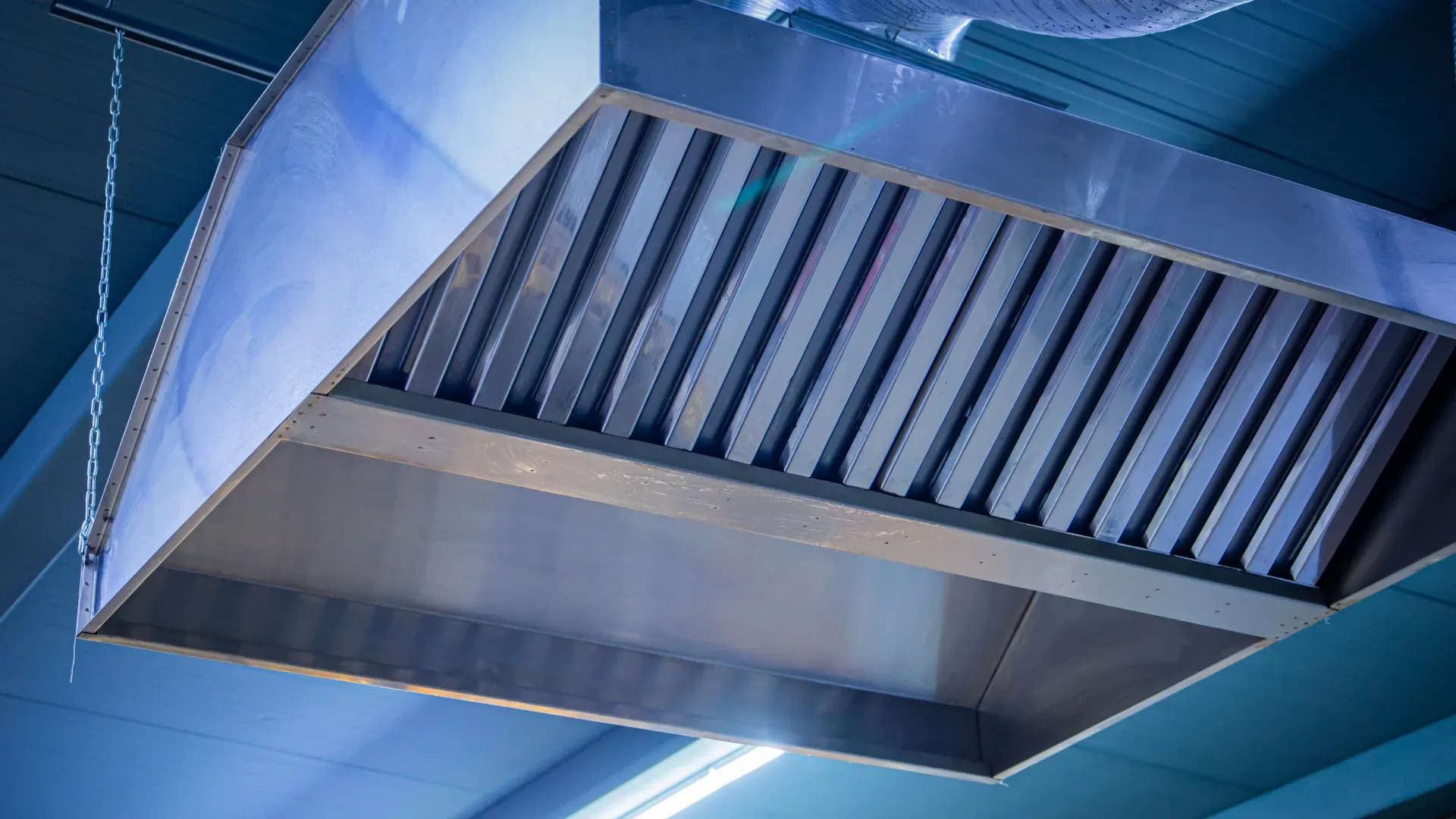

Проектирование вытяжной вентиляции: от расчета до реализации

Вытяжную вентиляцию часто ошибочно воспринимают как второстепенную систему, состоящую лишь из вентилятора и решеток. Однако на практике — это сложная инженерная сеть, управляющая направлением воздушных потоков во всем здании.

Принцип работы и ключевые инженерные особенности:
Работа системы основана на создании контролируемого разрежения в целевых зонах. Вентилятор удаляет воздух через сеть воздуховодов, заставляя свежий воздух (приток) двигаться из «чистых» зон (офисы, залы) в «грязные» (санузлы, кухни, производственные цеха).

Проект решает три критические задачи:

• Локализация загрязнений: предотвращение распространения запахов и пыли по всему объекту.
• Соблюдение баланса: инженерный расчет гарантирует, что объем удаляемого воздуха соответствует притоку, предотвращая хлопанье дверей и свист в щелях из-за избыточного давления или вакуума.
• Акустический комфорт: проектировщик рассчитывает скорость потока в воздуховодах так, чтобы система работала бесшумно.

Вытяжная вентиляция является обязательной для объектов, где необходимо поддерживать отрицательный дисбаланс (давление ниже, чем в соседних помещениях).

Система необходима, если:

• Требуется удаление специфических запахов (рестораны, санузлы).
• На объекте есть источники тепла или вредных выбросов (производство, серверные).
• Нужно обеспечить направленное движение воздуха от постоянных рабочих мест к техническим зонам.

Когда вытяжка без проекта не работает

Типичный пример неэффективности — установка мощного вентилятора в изолированном помещении без организованного притока. В этом случае вытяжка создает разрежение, «опрокидывает» естественную тягу в дымоходах или начинает затягивать воздух из канализационных стояков. Проектирование вытяжной вентиляции позволяет избежать таких сценариев еще на стадии чертежей.

Сбор исходных данных и ТЗ

• Это фундамент, на котором работает проектировщик. Для начала разработки нам требуются: архитектурные планы объекта с экспликацией помещений.
• Назначение каждой зоны (офис, склад, цех).
• Количество людей и перечень технологического оборудования (плиты, станки).
• Технические условия на подключение к электросетям и лимиты по теплу.

Аэродинамический расчет и подбор оборудования

На этом этапе выполняется расчет потерь давления в сети. Мы определяем сопротивление каждого поворота, решетки и фильтра.

Наш опыт показывает: ошибка в расчете сопротивления на 20% может снизить фактическую производительность системы вдвое после монтажа.

Графическая часть (чертежи в AutoCAD/Revit)

Создается рабочий проект, который включает:

• Планы разводки воздуховодов с указанием отметок высот.
• Аксонометрические схемы системы.
• Узлы крепления и прохода через перекрытия.
• Спецификацию материалов и оборудования.

При выборе агрегатов мы опираемся не только на объем воздуха (м³/час), но и на «рабочую точку» вентилятора — соотношение производительности и создаваемого давления.

Ключевые критерии подбора:

• Уровень шума: использование шумоглушителей и виброизоляторов.
• Энергоэффективность: подбор двигателей с возможностью регулировки частоты вращения.
• Устойчивость к среде: для кухни проектируются системы с жироуловителями, для химии — с коррозионностойким покрытием.

В РФ основным документом является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».

Согласно нормам, организация вытяжки должна учитывать:

• Кратность воздухообмена (сколько раз в час должен смениться воздух).
• Минимальные расходы на человека (от 60 м³/час для офисов).
• Требования к выбросу воздуха (высота свечи над кровлей). Разработка документации в Санкт-Петербурге также требует учета местных СНиП по энергосбережению и защите от шума в жилой застройке.

Большинство проблем на объектах в Петербурге возникает из-за упрощения проектных решений.

Ошибки заказчиков:

1. «Вытяжка без притока»: покупка мощного вентилятора без понимания, откуда придет воздух.
2. Отсутствие регулировки: система работает всегда на 100%, расходуя ресурс и энергию.
3. Игнорирование акустики: шум в воздуховодах мешает работе или соседям.

Подход Area+

Мы не проектируем вытяжку изолированно. Наша задача — создать баланс. Мы анализируем сценарии эксплуатации объекта (например, день/ночь) и предлагаем решения с переменным расходом воздуха, что позволяет снизить эксплуатационные расходы до 30%.

Когда вы решите заказать проект, вы получите комплект документов (стадия «Р» или «П»), включающий:

1. Титульный лист и ведомость чертежей.
2. Пояснительную записку с обоснованием решений.
3. Таблицу воздухообмена по помещениям.
4. Характеристики отопительно-вентиляционного оборудования.
5. Чертежи: планы, разрезы, аксонометрия.
6. Спецификацию (основание для закупки и сметы).

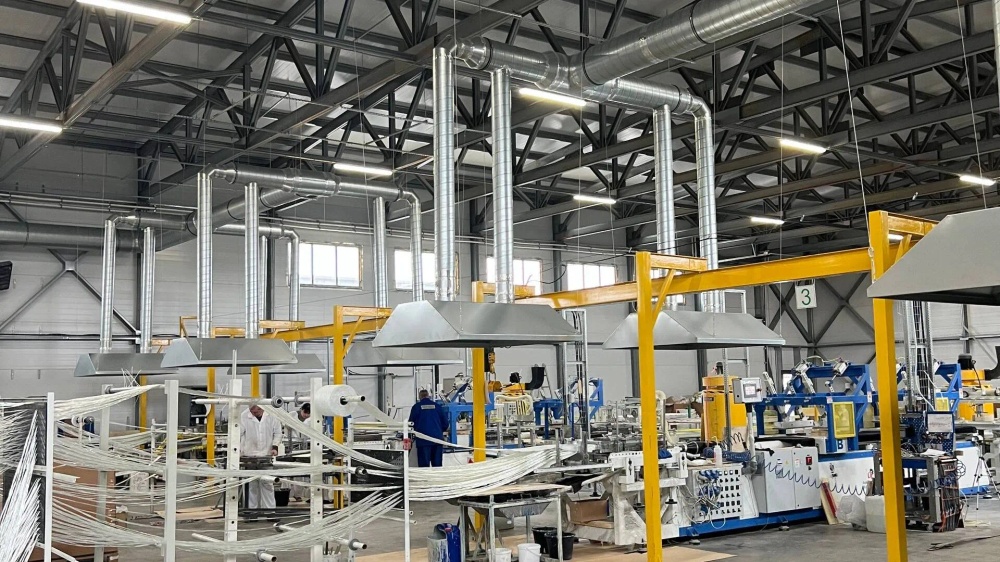

Локальная вытяжка и компенсирующий приток на производстве, 8 000 м³/ч

Объект: производственное помещение · Локация: Тосненский район

При пайке пластика над рабочими участками образуются дым и пары. Общеобменная вентиляция в этой ситуации работает плохо: пока загрязнённый воздух дойдёт до вытяжной решётки, он уже разошёлся по цеху и его вдохнули все, кто рядом. Второе следствие большой вытяжки — разрежение: при удалении около 8 000 м³/ч воздух, которому нечем замещаться, начинает подсасываться через ворота и щели, вытяжка теряет расход, зимой в цеху становится холодно.

Задача

Улавливать выбросы непосредственно в местах их образования, обеспечить компенсацию удаляемого объёма без переохлаждения помещения и исключить ситуацию, когда вытяжка работает, а приток забыли включить.

Решение

– Вытяжная система производительностью около 8 000 м³/ч, ориентированная на удаление воздуха прямо из рабочих зон.

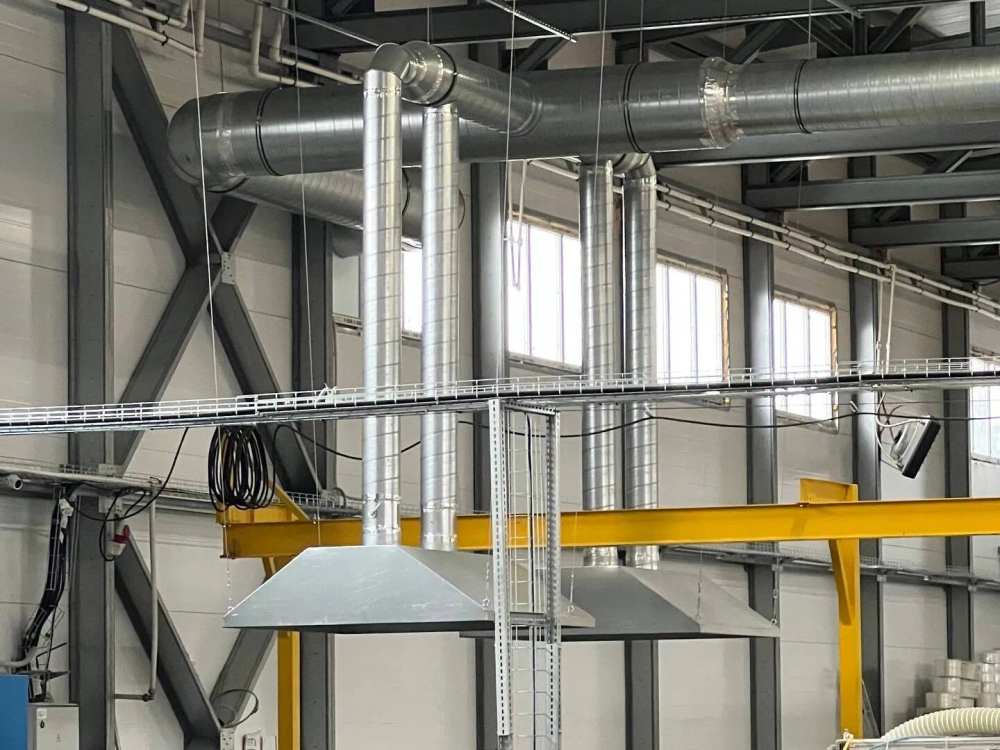

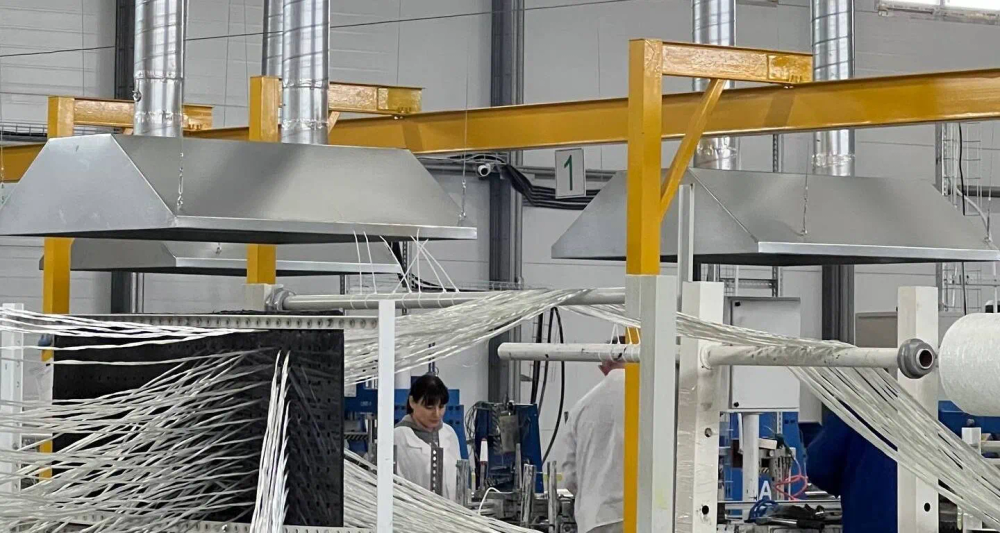

– Локальные вытяжные зонты над участками пайки — загрязнения перехватываются в точке образования.

– Отдельная приточная система без подогрева с фильтром очистки наружного воздуха; приток организован через оконный проём с приводом.

– Автоматика приточной системы синхронизирована с вытяжной: при включении вытяжки компенсирующий приток запускается автоматически.

Результат

Дым и пары не расходятся по цеху, большой объём удаляемого воздуха компенсируется организованно, разрежение в помещении не возникает, а от персонала не требуется помнить о последовательности включения систем.

На вопрос «Сколько стоит проект?» нельзя ответить без привязки к площади и сложности. В Санкт-Петербурге средняя цена за проектирование раздела ОВ (отопление и вентиляция) варьируется от сложности системы.

Факторы, влияющие на стоимость:

• Площадь объекта: чем больше здание, тем ниже цена за м².
• Тип системы: общеобменная вытяжка дешевле, чем специализированное дымоудаление или местная вытяжка от станков.
• Стадия: только рабочий проект или с согласованием в экспертизе.

Почему проектирование является обязательным этапом перед закупкой оборудования и началом работ?

Проектная компания создает документацию, которая служит техническим и финансовым фундаментом: она фиксирует спецификации, обосновывает бюджет и гарантирует сохранение высот потолков. Без проекта любая коллизия при монтаже ведет к кратному росту затрат, тогда как готовая документация остается вашим главным инструментом контроля качества и прозрачной приемки работ у подрядчиков.

Чем отличается вытяжная вентиляция от общеобменной?

Вытяжная вентиляция — это функциональная часть системы, которая отвечает за удаление воздуха. Общеобменной называют систему, которая обслуживает все помещение целиком (в отличие от местной вытяжки, например, кухонного зонта).

Ищете надежного проектировщика в СПб? Наша организация выполнит проектирование вытяжной вентиляции под ключ — от замера до согласования. Мы гарантируем точность расчетов, оптимальный подбор оборудования и полное соответствие нормам.
