Проектирование приточно-вытяжной вентиляции: инженерные принципы и практические решения

Приточно-вытяжная вентиляция предназначена для организованного воздухообмена, при котором подача и удаление воздуха рассчитываются и работают как единая система. Основная инженерная задача — обеспечить контролируемое движение воздуха от приточных зон к вытяжным с заданными расходами и параметрами.

Такие системы применяются:

1. В офисах, бизнес-центрах и коворкингах;
2. В ресторанах, кафе и общественных зонах;
3. В медицинских, образовательных и спортивных объектах;
4. В производственных и технологических помещениях;
5. В жилых зданиях с повышенными требованиями к качеству воздуха.

Приточно-вытяжная вентиляция не является универсальным решением**.** Она не заменяет локальные вытяжки, не решает задачи кондиционирования и не компенсирует ошибки архитектурной планировки.

Распространенное заблуждение — считать, что наличие притока и вытяжки автоматически гарантирует комфорт. Без расчета баланса и понимания сценариев эксплуатации такая система может работать хуже, чем простые раздельные решения.

Работа приточно-вытяжной вентиляции основана на создании сбалансированного воздушного контура. Приточная часть подает наружный воздух с заданными параметрами, вытяжная — удаляет эквивалентный объем воздуха из расчетных зон.

Ключевые инженерные параметры системы:

• Суммарный и зональный расход воздуха;
• Баланс притока и вытяжки;
• Температура и влажность приточного воздуха;
• Аэродинамическое сопротивление сети;
• Уровни шума в помещениях.

В отличие от раздельных систем, приточно-вытяжная вентиляция требует согласования всех элементов между собой. Любое изменение в одной части системы влияет на работу другой: увеличение вытяжки без корректировки притока приводит к разрежению, а избыток притока — к неконтролируемым перетокам воздуха.

Именно поэтому такие системы требуют полноценного проектирования, а не подбора оборудования «по каталогу».

Приточно-вытяжная вентиляция оправдана, когда:

• Требуется управляемое направление воздушных потоков;
• Важно стабильное качество воздуха независимо от погоды;
• Объект имеет постоянную или прогнозируемую нагрузку;
• Есть требования к санитарным и технологическим зонам.

Типовые сценарии применения:

• Офисы с плотной рассадкой;
• Общественные пространства с переменной нагрузкой;
• Помещения с запахами или тепловыделениями;
• Здания без возможности естественного проветривания.

Проблемы возникают, когда система применяется без учета реальных режимов эксплуатации. Например, при проектировании по максимальным нагрузкам без сценариев частичной работы система становится шумной, энергоемкой и неудобной в управлении.

Инженерный компромисс приточно-вытяжной вентиляции заключается в необходимости точных исходных данных и более сложного управления по сравнению с простыми системами.

Проектирование приточно-вытяжной вентиляции опирается на действующую нормативную базу, однако важно понимать принципиальный момент: нормативы задают минимально допустимые ориентиры, а не описывают корректную работу системы в конкретном здании.

Нормативные документы регламентируют:

• Минимальные расходы наружного воздуха;
• Кратности воздухообмена;
• Требования к санитарным и технологическим зонам;
• Допустимые перепады давлений между помещениями.

При этом нормы не учитывают:

• Реальное распределение потоков внутри помещений;
• Сценарии неполной загрузки;
• Акустический комфорт;
• Взаимодействие с архитектурой и другими инженерными системами.

Поэтому инженерная задача проектировщика — использовать нормативы как отправную точку, а не как готовое решение.

Приточно-вытяжная вентиляция требует более точных и полных исходных данных, чем раздельные системы. Ошибки на этом этапе практически всегда приводят к проблемам после запуска.

Исходные данные для проектирования** **

Для корректного проекта необходимы:

1. Функциональное назначение каждого помещения;
2. Количество людей и режимы их присутствия;
3. Тепловыделения от оборудования и освещения;
4. Требования по акустическому комфорту;
5. Архитектурные планы, разрезы, высоты потолков;
6. Данные о системах кондиционирования и отопления;
7. Ограничения по размещению оборудования и трасс.

Отсутствие хотя бы части этих данных вынуждает проектировщика закладывать допущения, которые редко совпадают с реальной эксплуатацией.

Основные расчетные этапы

Проектирование приточно-вытяжной вентиляции включает несколько взаимосвязанных расчетов:

1. Расчет воздухообмена. Определяется приточный и вытяжной расход по помещениям и зонам с учетом нормативов, назначения и сценариев работы.
2. Формирование воздушного баланса.** **Приток и вытяжка увязываются между собой. Проверяются перепады давления между помещениями, исключаются неконтролируемые перетоки.
3. Теплотехнический расчет. Определяется требуемая мощность нагрева или охлаждения приточного воздуха с учетом климатических условий и режимов эксплуатации.
4. Аэродинамический расчет. Рассчитывается сопротивление сети воздуховодов, подбираются сечения и проверяется рабочая точка оборудования.
5. Акустическая проверка. Анализируется уровень шума от оборудования и в воздуховодах, при необходимости закладываются шумоглушители и ограничения по скоростям.

Типовые ошибки на этапе расчетов

Наиболее распространенные ошибки:

1. Расчет системы только на максимальную загрузку без частичных режимов;
2. Игнорирование реального графика работы объекта;
3. Отсутствие зонального баланса;
4. Занижение тепловой мощности приточной части;
5. Отсутствие акустического расчета.

В практике Area+ расчеты всегда выполняются с проверкой нескольких сценариев работы системы, что позволяет избежать ситуаций, когда система формально рассчитана корректно, но неудобна в реальной эксплуатации.

Подбор оборудования для приточно-вытяжной вентиляции начинается не с выбора типа установки, а с проверки расчетных параметров и сценариев работы системы. Даже корректно рассчитанный воздухообмен может быть реализован неудачно, если оборудование и компоновка системы не соответствуют условиям эксплуатации.

Принципы подбора оборудования

Ключевые инженерные критерии подбора:

• Расчетный расход приточного и вытяжного воздуха;
• Требуемый запас по давлению;
• Диапазон регулирования производительности;
• Шумовые характеристики;
• Возможность обслуживания и доступа к оборудованию.

Частая ошибка — подбор установки «впритык» по давлению или расходу. В реальных условиях сопротивление сети почти всегда выше расчетного из-за отклонений при монтаже, загрязнения фильтров и изменений трасс. Отсутствие запаса приводит к невозможности балансировки и работе системы на предельных режимах.

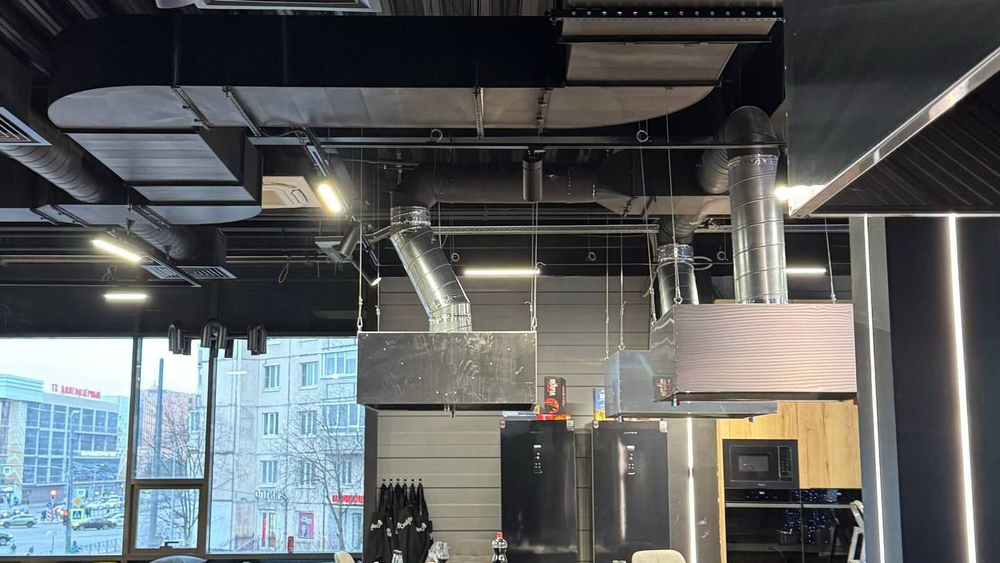

Компоновка системы и трассировка

Компоновка приточно-вытяжной системы оказывает прямое влияние на:

• Стабильность воздушного баланса;
• Уровень шума в помещениях;
• Энергопотребление;
• Удобство эксплуатации.

Длина трасс, количество поворотов и размещение воздухораспределителей должны быть согласованы с архитектурой здания. Попытки «подогнать» систему под уже готовую планировку без перерасчета практически всегда приводят к компромиссам в ущерб работе системы.

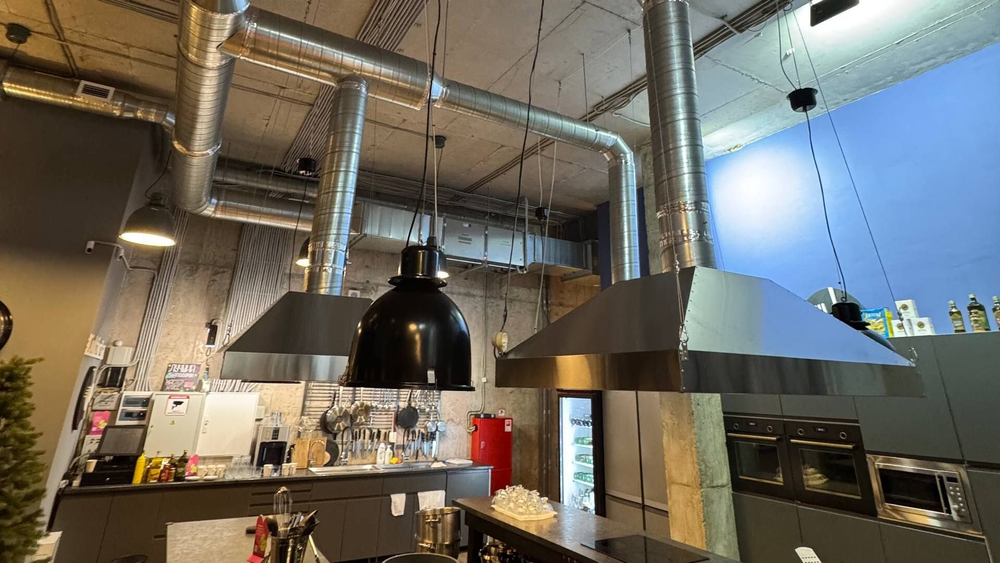

Особое внимание уделяется размещению приточных и вытяжных решеток. Их неправильное расположение может вызвать короткое замыкание потоков или неравномерное распределение воздуха по помещениям.

Вопросы резервирования и эксплуатации

Для объектов с непрерывной или критичной эксплуатацией рассматриваются:

• Резервирование вентиляторов;
• Дублирование электропитания;
• Возможность работы системы в аварийных режимах.

Также на этапе проектирования должны быть предусмотрены:

• Доступ к фильтрам и теплообменникам;
• Места установки приборов контроля;
• Возможность регулировки и балансировки.

Отсутствие этих решений усложняет обслуживание и увеличивает стоимость эксплуатации в течение всего жизненного цикла системы.

Приточно-вытяжная вентиляция чаще других систем страдает от ошибок, допущенных еще до начала монтажа. Эти ошибки проявляются уже в процессе эксплуатации и редко устраняются без доработки проекта.

Ошибки заказчиков

• Отказ от полноценного проекта в пользу «типовых решений»;
• Недооценка требований к воздухообмену;
• Игнорирование сценариев эксплуатации;
• Ожидание, что автоматика компенсирует инженерные просчеты.

Ошибки проектирования

• Расчет системы без воздушного баланса;
• Отсутствие зонального разделения;
• Ориентация только на пиковую нагрузку;
• Занижение требований по акустике;
• Несогласованность с системами отопления и кондиционирования.

Ошибки монтажа и эксплуатации

• Изменение трасс без пересчета системы;
• Отсутствие балансировки после монтажа;
• Эксплуатация системы в режимах, не заложенных проектом;
• Отключение отдельных элементов без понимания влияния на баланс.

Инженерный подход Area+ строится на системном анализе объекта, расчетной проверке сценариев и согласовании приточно-вытяжной вентиляции с архитектурой и другими инженерными системами. Такой подход позволяет избежать конфликтов между системами и обеспечивает предсказуемую работу оборудования в реальных условиях эксплуатации.
