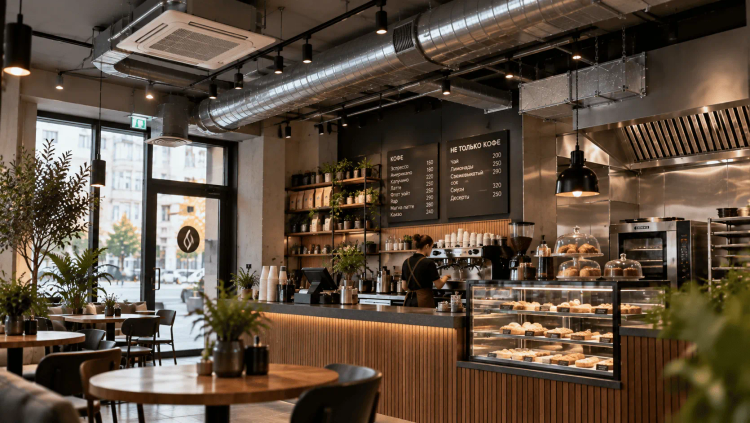

Проектирование и монтаж вентиляции и кондиционирования в кафе

Эффективная климатическая система вентиляции кафе строится на трех базовых принципах:

1. Разделение воздушных потоков. Вытяжные системы технологической зоны (кухни), гостевого зала и санузлов должны быть полностью изолированы друг от друга. Объединять их в один контур запрещено.
2. Отрицательный баланс на кухне. Для предотвращения перетока запахов в обеденный зал объем вытяжки из горячего цеха должен превышать приток на 10–30% (соотношение притока и вытяжки обычно составляет от 60%/40% до 70%/30%).
3. Соблюдение нормативного воздухообмена. Согласно СП 60.13330.2020 и СанПиН 2.3/2.4.3590-20, минимальная подача свежего воздуха составляет от 30 до 60 м³/ч на одного посетителя и от 60 м³/ч на одного сотрудника кухни.

Климатические системы предприятий общественного питания требуют детального расчета. В отличие от стандартных офисных или жилых помещений, в кафе на относительно малой площади сосредоточены разнородные источники тепловыделений, влажности и запахов. Без профессионального проектирования ОВК (отопление, вентиляция, кондиционирование) заведение быстро сталкивается с перегревом, сквозняками или распространением запахов кухни в зону гостей.

Отличие кафе от ресторана в инженерной практике

В инженерной практике проектирования вентиляция в кафе имеет несколько ключевых отличий от крупного ресторана:

• Меньшая площадь при высокой удельной нагрузке. Плотность размещения технологического оборудования и посадочных мест в кафе обычно выше. На единицу объема помещения приходится больше тепловых выделений.
• Совмещение или тесное соседство зон. Часто зона приготовления (барная стойка, открытая кухня) визуально или физически не отделена от гостевого зала. В ресторанах эти зоны, как правило, разграничены жестче. Это требует прецизионной настройки воздушных потоков, чтобы запахи гари и жира локализовались непосредственно у мест их возникновения.
• Цикличность нагрузок. Посещаемость кафе часто характеризуется выраженными пиками (утренний кофе, обеденный перерыв, вечернее время) и спадами. Система вентиляции должна гибко реагировать на эти изменения, чтобы не расходовать лишнюю электроэнергию в часы низкой загрузки.

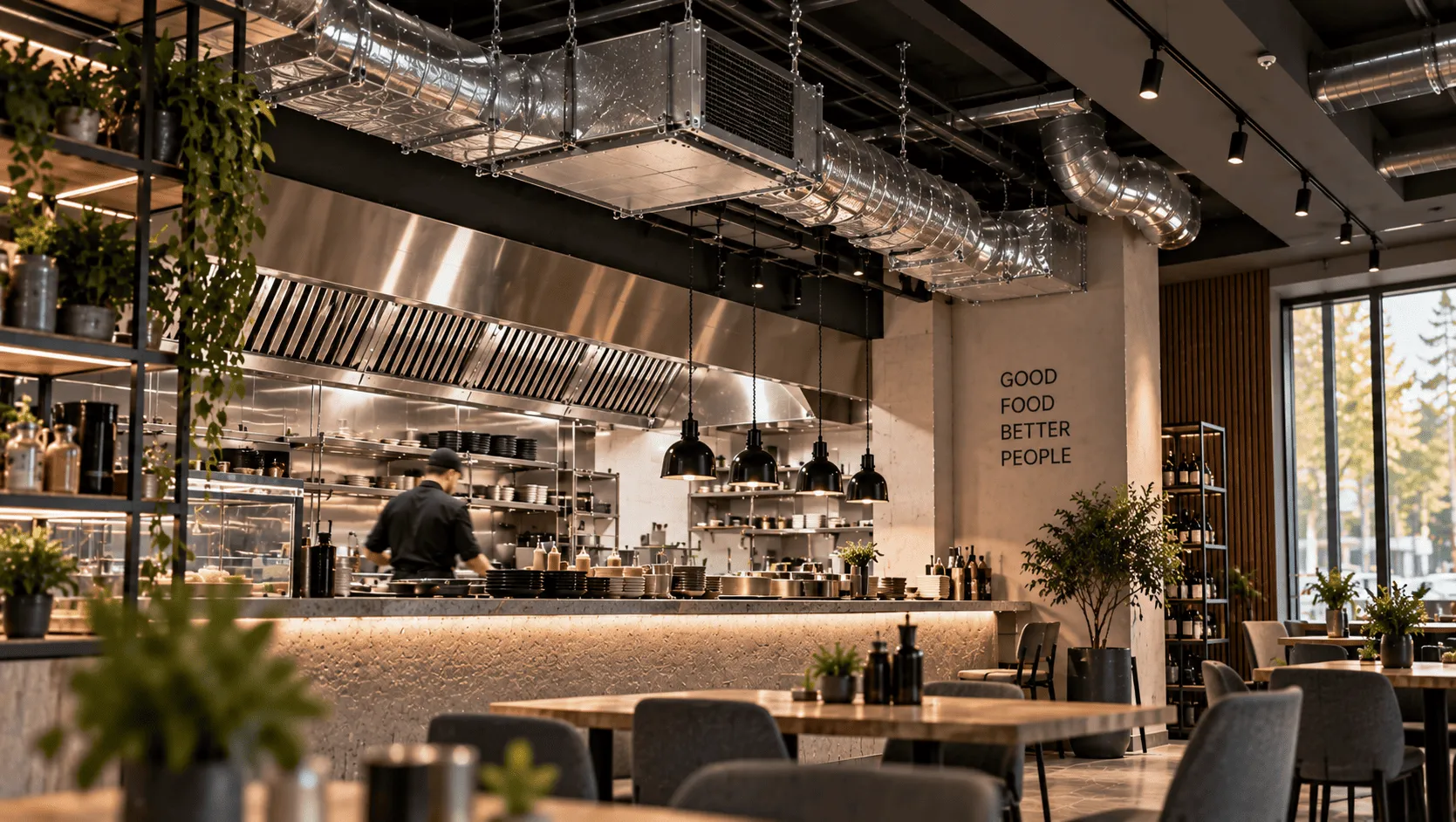

Технологическая зона (кухня или горячий цех) — основной источник теплопритоков и загрязнений воздуха. Для локализации этих факторов над тепловым оборудованием (плиты, печи, грили, фритюрницы) устанавливается местный отсос — вытяжной кухонный зонт. В заведениях с использованием оборудования на углях или открытом огне дополнительно проектируется противопожарная защита.

При проектировании вытяжки горячего цеха учитываются следующие параметры:

• Установка жироуловителей. Каждый вытяжной зонт обязательно комплектуется лабиринтными жироулавливающими фильтрами. Они задерживают частицы масла и копоти, защищая лопатки вентилятора и внутренние стенки воздуховодов от образования горючего налета.
• Компенсация вытяжки. Удаление больших объемов горячего воздуха требует обязательной подачи подготовленного (очищенного и подогретого зимой) приточного воздуха. В горячем цеху организуется локальный приток, направленный в рабочую зону поваров, но не нарушающий работу вытяжных зонтов.
• Отрицательное давление. Баланс воздуха настраивается таким образом, чтобы в технологической зоне создавалось небольшое разрежение. Это физически блокирует выход запахов в гостевой зал.

В гостевом зале главная задача климатических систем — поддержание комфортной температуры и постоянный приток свежего воздуха без образования сквозняков.

Для решения этой задачи используются следующие проектные решения:

• Настенные сплит-системы. Часто применяются в кафе и небольших залах: доступная стоимость оборудования и монтажа, простое обслуживание, не требуется подвесной потолок. Важно правильно выбрать место установки — блок размещают так, чтобы поток не шел напрямую на столы, а при большой площади ставят несколько блоков вместо одного мощного.
• Канальные кондиционеры. Внутренние блоки монтируются за подшивным потолком, а охлажденный воздух распределяется через сеть воздуховодов и диффузоров. Это позволяет подавать воздух тихо и равномерно по всей площади зала.
• Кассетные кондиционеры. Оптимальны для залов правильной формы с высокими потолками. Воздух распределяется в четыре стороны вдоль потолка, что исключает прямое попадание холодных потоков на посадочные места.
• Мультизональные VRF/VRV-системы. Применяются в крупных кафе с несколькими залами разного назначения. Позволяют точно регулировать температуру в каждом помещении индивидуально.
• Потолочные вихревые диффузоры. Помогают быстро перемешивать приточный прохладный воздух с внутренним, предотвращая появление холодных «столбов» над столами гостей.

Согласно действующим санитарным и строительным нормам, объединять вытяжные каналы бытовых, санитарных и производственных помещений категорически запрещено. Санузлы, моечные зоны и склады пищевой продукции оснащаются собственными, полностью независимыми вытяжными установками со своими вентиляционными каналами, выходящими наружу. Это исключает переток неприятных запахов и влаги в другие части заведения. Для специализированных закрытых зон с повышенной пожароопасностью (например, закрытые зоны приготовления на углях) при необходимости организуется отдельное дымоудаление.

Открытие кафе на первом этаже жилого дома — один из наиболее распространенных и одновременно сложных форматов в СПб. Деятельность таких заведений находится под строгим контролем Роспотребнадзора и СЭС. Потребуется детальное соблюдение нормативных регламентов для предотвращения конфликтов с жильцами дома.

Как согласовать вентиляцию в жилом доме?

При размещении кафе в жилом здании проектировщик обязан решить две ключевые задачи: удаление запахов и подавление шума.

• Вывод вытяжной шахты («свечки»). Выброс вытяжного воздуха от технологического оборудования и общеобменной вентиляции нельзя выводить в окна, во двор или под окна жильцов. Прежде чем сделать монтаж воздуховодов по фасаду здания (с торца или дворовой части) с последующим выводом выше конька крыши не менее чем на 1–1.5 метра, необходимо получить согласие общего собрания собственников.
• Альтернативная фильтрация (если «свечка» невозможна). Если Комитет по градостроительству и архитектуре (КГА) Санкт-Петербурга или общее собрание собственников жилья не согласовывают прокладку транзитного воздуховода по фасаду, устанавливается комплексная система очистки воздуха и устранения запахов на базе угольных фильтров и плазменно-каталитических установок (например, типа «Ятаган»). В этом случае выброс очищенного воздуха допускается на уровне фасада, но проект требует сложного индивидуального согласования.
• Шумоглушение и виброизоляция. Все вентиляторы, работающие в жилом доме, комплектуются трубчатыми или пластинчатыми шумоглушителями. Сами агрегаты монтируются на виброопорах, а гибкие вставки на воздуховодах предотвращают передачу вибраций на строительные конструкции дома.

Стоимость инженерных систем зависит от площади заведения, установленного кухонного оборудования и технических условий помещения. Ниже представлены ориентировочные цены на работы компании Area+ для объектов в Санкт-Петербурге и Ленинградской области.

Мы выполняем цикл работ по оснащению кафе климатическими системами, который разделен на несколько взаимосвязанных этапов.

1. Техническое задание и расчет воздухообмена
   На первом этапе инженер собирает исходные данные: технологический проект кухни с указанием мощности оборудования, дизайн-проект зала, параметры выделенной электрической мощности и особенности конструкции здания. На основе этих данных рассчитывается необходимый воздухообмен (кратность обмена воздуха и расход в м³/ч) для каждого помещения.
2. Проектирование ОВК и подбор оборудования
   Разрабатывается рабочая проектная документация. Производится аэродинамический расчет воздуховодов для минимизации скорости движения воздуха (что исключает гул и свист в вентканалах) и подбираются климатические установки по давлению, расходу воздуха и акустическим характеристикам. Готовый проект согласуется с заказчиком, дизайнером и службами эксплуатации здания.
3. Монтаж воздуховодов и пусконаладочные работы
   Монтажная бригада прокладывает воздуховоды из оцинкованной стали, устанавливает противопожарные клапаны, шумоглушители, вентиляторы, приточно-вытяжные установки и кондиционеры.

При разработке климатической концепции мы опираемся на проверенные инженерные схемы, адаптированные под конкретные форматы заведений.

Применяемые технические решения

• Схема с рекуперацией тепла. Рекомендуется для снижения эксплуатационных расходов. Приточно-вытяжная установка с пластинчатым или роторным рекуператором использует тепло удаляемого из зала воздуха для нагрева входящего с улицы. Это экономит до 80% тепловой энергии на нагрев притока в холодный период. Важно: вытяжной воздух из кухонных зонтов подается в рекуператор только через дополнительные ступени фильтрации и при условии регулярного обслуживания фильтров. Без этого теплообменник быстро загрязняется жировыми отложениями и теряет эффективность.
• Прямоточная приточная вентиляция с водяным или электрическим нагревом. Используется на кухнях для компенсации работы вытяжных зонтов. Воздух подается напрямую с улицы, проходя через фильтр грубой очистки и калорифер.

Какое оборудование мы устанавливаем

Мы работаем с производителями вентиляционного и климатического оборудования, подходящего для коммерческой эксплуатации:

• Вентиляционные установки и вентиляторы: Naveka, Nevatom, Завод Вентилятор, Rowen, Systemair, Shuft, Ned, Vents.
• Системы кондиционирования воздуха: Daikin, Mitsubishi Electric, MDV, Haier, AUX., Royal Clima, Ballu, Hisense
• Фильтрация и очистка воздуха от запахов: Ятаган, Strada

Ниже представлены примеры практических решений, реализованных на объектах в Санкт-Петербурге.

Кейс 1. Небольшое кафе формата «кофе с собой»

• Исходные данные: Площадь 45 м², барная линия 3 м, кофемашина и печь, плотный утренний трафик.
• Инженерное решение: Локальная вытяжка над барной зоной, приток с подогревом и фильтрацией, компенсация вытяжки через приточную систему, отдельный малошумный кондиционер для зала.
• Результат: Отсутствие запахов, стабильная температура, приемлемый уровень шума в часы пик.

Кейс 2. Кафе в торговом центре

• Исходные данные: Ограничения по шуму, подключение к шахтам ТЦ, открытая зона приготовления.
• Инженерное решение: Раздельные вытяжки, точный расчет сопротивлений, балансировка притока и вытяжки, шумоглушение на всех критичных участках.
• Результат: Согласование с ТЦ без доработок, отсутствие замечаний со стороны арендаторов и управляющей компании.

Кейс 3. Кафе с посадкой и витринами

• Исходные данные: Площадь зала 80 м², тепловые витрины, высокий вечерний трафик.
• Инженерное решение: Комбинированная схема вентиляции, перераспределение притока вдоль витрин, расчет кондиционирования по тепловой нагрузке, а не по площади.
• Результат: Равномерный микроклимат, отсутствие локальных перегревов.

Перед открытием заведения или подписанием акта приемки инженерных систем проверьте ключевые параметры:

• Разделение систем: Вытяжка от технологических зонтов кухни, общеобменная вытяжка зала и вытяжка из санузлов работают от разных вентиляторов и не объединены воздуховодами внутри здания.
• Баланс воздуха: Объем воздуха, удаляемого вытяжной системой кухни, на 10–20% больше объема подаваемого туда приточного воздуха (создано разрежение).
• Защита от жира: На вытяжных зонтах кухни установлены чистые лабиринтные жироуловители из нержавеющей стали.
• Шумоглушение: На приточных и вытяжных магистралях установлены шумоглушители, при работе вентиляции на максимальной мощности в зале комфортно разговаривать без повышения голоса.
• Выброс воздуха: Вытяжная труба («свечка») выведена выше конька кровли здания на требуемую высоту (при размещении в жилом доме) либо установлена сертифицированная и заправленная угольно-плазменная система очистки воздуха.

Можно ли объединить вытяжку от кухонного зонта и вытяжку из туалета?

Нет, это запрещено санитарными нормами (СанПиН 2.3/2.4.3590-20) и строительными правилами (СП 60.13330.2020). Вытяжные системы из санитарных узлов, кухонных зонтов и бытовых помещений персонала должны проектироваться и монтироваться как отдельные, независимые ветки со своими вытяжными вентиляторами.

Какая норма подачи свежего воздуха установлена для посетителей кафе?

Согласно действующим нормативам, в обеденный зал необходимо подавать не менее 30 м³/ч свежего воздуха на каждого посетителя (при условии, что в кафе не курят). Если заведение позиционируется как ресторан с длительным пребыванием гостей, рекомендуется закладывать в расчет 60 м³/ч на человека. Для сотрудников кухни норматив составляет не менее 60 м³/ч на каждого работающего в смене повара.

Что делать, если жильцы дома жалуются на шум от вентиляции нашего кафе?

Для устранения проблемы необходимо провести замеры уровня шума и вибрации. Чаще всего причинами шума являются отсутствие шумоглушителей в системе, жесткое крепление вентиляторов к стенам здания без виброизоляторов или завышенная скорость движения воздуха в воздуховодах. Проблема решается установкой дополнительных шумоглушителей, заменой стандартных хомутов на виброизолирующие подвесы, снижением оборотов вентилятора с помощью частотного преобразователя, а в отдельных случаях — заменой вентилятора на модель в шумоизолированном корпусе.
