Вентиляция и кондиционирование производств и производственных цехов под ключ

Для стабильной работы производственного цеха требуется комбинированная система:

1. Местные отсосы и аспирация — улавливают до 85-90% загрязнений (пыль, газы, аэрозоли) непосредственно у источника образования, не давая им распространиться по помещению.
2. Общеобменная механическая приточно-вытяжная вентиляция — разбавляет оставшиеся вредные вещества до уровня ниже ПДК, обеспечивает подачу свежего очищенного воздуха и компенсирует работу локальных вытяжек.
3. Промышленное кондиционирование (на базе чиллеров и фанкойлов или центральных кондиционеров) — поддерживает стабильную температуру в производственных зонах и рабочих местах в теплый период года.

Стоимость создания инженерных сетей зависит от площади объекта, высоты потолков, категории взрывопожароопасности и объемов вредных выделений. Ниже представлены ориентировочные расценки на работы в Санкт-Петербурге и Ленинградской области.

Универсальных решений в промышленном секторе не существует. Каждая отрасль предъявляет свои нормативные требования к параметрам производственной среды.

Вентиляция сварочных и металлообрабатывающих цехов

При проведении сварочных работ выделяются опасные для здоровья мелкодисперсные аэрозоли, оксиды металлов и газы. Основная инженерная задача здесь — локализовать загрязнения до их попадания в дыхательные пути персонала.

• Особенности решений: Применение поворотно-вытяжных консолей и местных отсосов непосредственно у сварочных постов.
• Оборудование: Фильтровентиляционные установки (ФВУ) с картриджными фильтрами, обеспечивающие эффективное механическое обеспыливание и фильтрацию.
• Важный нюанс: Общеобменная вентиляция на производстве металлообработки рассчитывается на компенсацию удаляемого местными отсосами воздуха с подачей притока в рабочую зону с малыми скоростями (до 0,2-0,3 м/с).

Вентиляция покрасочных цехов

В покрасочном цехе ключевой задачей является непрерывное удаление взвешенных частиц ЛКМ и паров растворителей. Вентиляция производственного помещения такого типа проектируется во взрывозащищенном исполнении, предотвращая образование опасных концентраций химических веществ.

Климатическое оборудование для пищевых производств (ХАССП)

В пищевой промышленности вентиляция производственного помещения напрямую влияет на санитарную безопасность и срок хранения готовой продукции.

• Требования ХАССП: Жесткое разделение «чистых» и «грязных» зон. Переток воздуха из грязных зон (например, зоны приемки сырья) в чистые (зона фасовки) категорически запрещен.
• Организация давления: В чистых цехах создается избыточное давление (подпор воздуха), чтобы предотвратить проникновение неочищенного воздуха снаружи.
• Материалы: Использование воздуховодов из нержавеющей стали с возможностью регулярной дезинфекции.

Вентиляция гальванических и химических участков

Гальваника связана с выделением паров кислот, щелочей и других агрессивных соединений, вызывающих быструю коррозию стандартного инженерного оборудования.

• Конструктивные решения: Изготовление бортовых отсосов и вытяжных воздуховодов из химически стойких полимеров (полипропилен, ПВХ, ПВД).
• Безопасность: Вытяжной контур комплектуется скрубберами (мокрыми газоочистителями) для нейтрализации вредных паров перед их выбросом в атмосферу.
• Двигатели: Применение вентиляторов во взрывозащищенном и коррозионностойком исполнении с выносом электродвигателя из потока перемещаемой среды.

Кондиционирование чистых помещений и фармацевтических цехов

В фармацевтике и микроэлектронике критически важна стабильность климатических параметров и минимальное количество взвешенных частиц в воздухе.

• Решение: Многоступенчатая фильтрация воздуха с использованием фильтров грубой, тонкой и абсолютной очистки (HEPA/ULPA).
• Контроль параметров: Применяются прецизионные кондиционеры, поддерживающие температуру с точностью до ±0,5 °C и влажность до ±2%.

Для построения надежного климатического комплекса на предприятиях мы используем сертифицированное оборудование промышленного класса.

Промышленные приточно-вытяжные установки (ПВУ)

Основа вентиляционной сети завода — приточно-вытяжная установка модульного типа. Для снижения эксплуатационных расходов в холодный период года в ПВУ интегрируется промышленный рекуператор (роторный или гликолевый), позволяющий возвращать до 60-75% тепла вытяжного воздуха для нагрева приточного.

Кондиционирование воздуха (Чиллеры, Фанкойлы, Руфтопы)

Охлаждение воздуха на крупных производствах организуется с помощью централизованных схем:

• Чиллер-фанкойл: Чиллер (холодильная машина) устанавливается на кровле или прилегающей территории и охлаждает жидкий теплоноситель, который затем подается к внутренним блокам (фанкойлам) в цехах.
• Руфтопы (крышные кондиционеры): Моноблочные установки, совмещающие функции приточной вентиляции и кондиционирования больших открытых пространств.

Локальная вытяжная вентиляция и аспирация

Аспирация используется там, где образуется сухая пыль, стружка или волокна. Такое обеспыливание воздуха включает в себя разветвленную сеть трубопроводов с высокими скоростями движения воздуха (до 20-25 м/с) для предотвращения оседания частиц внутри каналов, а также циклонные или тканевые пылеуловители.

Противопожарная вентиляция и дымоудаление

В случае возгорания система дымоудаления локализует продукты горения, обеспечивая безопасную эвакуацию людей. Она включает в себя вентиляторы дымоудаления, противопожарные клапаны (нормально открытые и нормально закрытые) и воздуховоды с нормируемым пределом огнестойкости (покрытие огнезащитными составами).

Мы ведем проект от предпроектного обследования до сдачи исполнительной документации контролирующим органам.

1. Аудит и разработка ТЗ. Инженер выезжает на объект в СПб или ЛО, изучает производственные процессы, спецификацию оборудования от заказчика и фиксирует зоны выделения вредностей.
2. Проектирование и расчет кратности. Производится теплотехнический расчет, расчет воздухообмена по вредным выделениям, влагоизбыткам и кратности в соответствии с действующими нормативами.
3. Поставка оборудования. Подбор климатической техники по оптимальному соотношению цены, энергоэффективности и ремонтопригодности.
4. Монтажные работы. Сборка воздуховодов, установка вентиляционных агрегатов, обвязка чиллеров и фанкойлов, прокладка кабельных трасс автоматики.
5. Пусконаладка и паспортизация. Настройка расходов воздуха по веткам, регулировка клапанов, замеры фактических параметров работы оборудования и оформление паспортов на каждую вентиляционную установку.

Проектирование инженерных сетей для производственных зданий строго регламентируется российским законодательством. Нарушение этих норм делает невозможным прохождение государственной или негосударственной экспертизы проекта и влечет крупные штрафы со стороны Роспотребнадзора и МЧС.

Основные регламентирующие документы:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
• СП 56.13330.2021 «Производственные здания».
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» (в части параметров микроклимата в рабочих зонах).

Проект ОВИК, разработанный инженерами «Ареа+», учитывает все требования пожарной безопасности, взрывозащиты и санитарных зон, что гарантирует быстрое согласование проектной документации в экспертных организациях.

Наш опыт аудита инженерных сетей на предприятиях Санкт-Петербурга показывает, что большинство проблем с воздухообменом вызваны проектными ошибками или неправильной эксплуатацией:

• Отсутствие компенсации вытяжки. Если в цехе установлена мощная местная вытяжка, но отсутствует механический приток, в помещении создается разрежение. В результате двери блокируются, из щелей и ворот сквозит холодный воздух, а производительность вытяжных вентиляторов резко падает.
• Игнорирование стратификации тепла. В высоких цехах (от 6 метров и выше) теплый воздух скапливается под потолком. Проектирование притока в верхнюю зону без учета этого фактора приводит к неэффективному расходу тепла. Для решения этой проблемы мы внедряем деструктуризаторы воздуха, которые возвращают тепло в рабочую зону.
• Неконтролируемое изменение планировки. Перенос производственного оборудования без перерасчета и перенастройки вентиляционных трасс делает всю сеть неработоспособной. Потребуется новая наладка и перераспределение расходов воздуха по веткам.

• Объект: Производственный цех по пайке пластиковых изделий.
• Локация: Ленинградская область, Тосненский район.
• Инженерная задача: Необходимо было локализовать дым и пары, образующиеся в процессе термической обработки и пайки пластика, не допустив их распространения по всему объему цеха, а также обеспечить компенсацию удаляемого воздуха.

Реализация

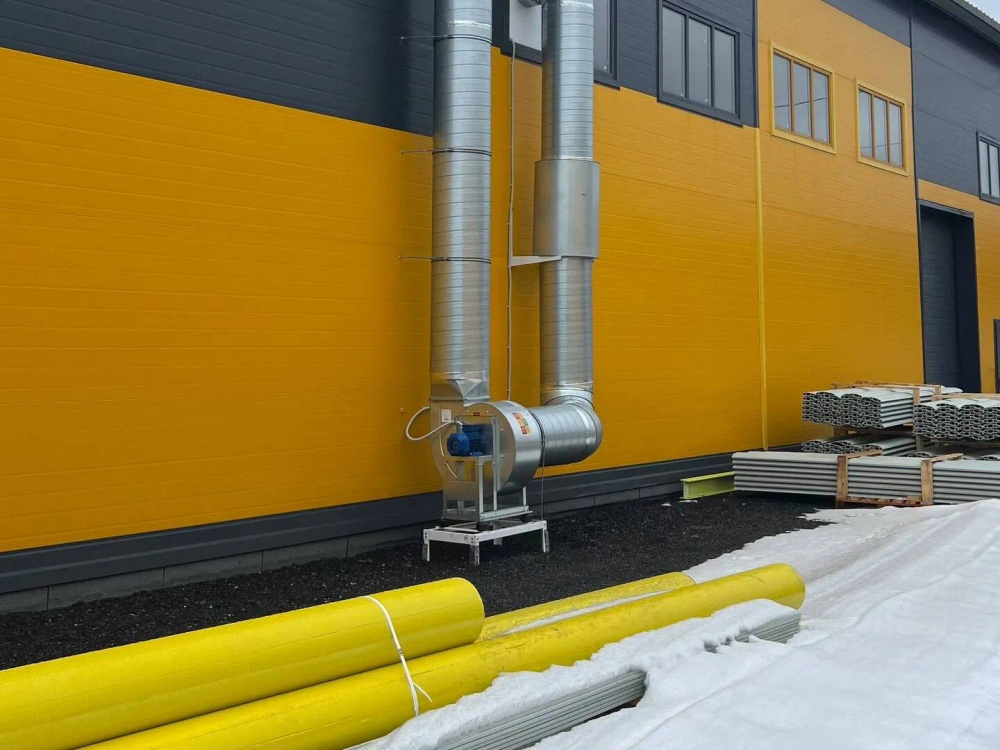

• Вытяжной контур: Спроектирована и смонтирована механическая вытяжка производительностью около 8 000 м³/ч. В зонах пайки установлены вытяжные зонты (местные отсосы), улавливающие загрязнения непосредственно в месте их образования.
• Приточный контур: Для компенсации больших объемов удаляемого воздуха разработан отдельный приток без подогрева. Подача наружного воздуха организована через подготовленный оконный проем, оснащенный автоматическим приводом.
• Автоматизация: Управление притоком синхронизировано с работой вытяжки. При включении вытяжного вентилятора автоматически открывается клапан оконного проема и запускается компенсирующий приток.
• Результат: Удалось создать стабильный воздушный баланс. Локализация вредных веществ у источника позволила сохранить чистоту воздуха в рабочей зоне цеха без создания избыточного разрежения в здании и без дополнительных затрат на нагрев приточного воздуха в технологические часы.

Компания «Ареа+» выполняет весь цикл работ по проектированию, поставке, монтажу и обслуживанию вентиляции и кондиционирования производственных предприятий на территории Северо-Западного региона.

• Индивидуальный расчет: Мы не предлагаем шаблонных решений. Каждый проект адаптируется под технологическую карту вашего производства с учетом реального режима работы оборудования.
• Комплексный подход: От обследования объекта до паспортизации сетей и последующего сервисного обслуживания. Мы берем на себя полную ответственность за итоговый результат.

Каковы сроки проектирования вентиляции для цеха площадью 1000 м²?

Разработка проектной документации стадии «Р» (Рабочая документация) для объекта такой площади занимает от 15 рабочих дней. Сроки зависят от полноты предоставленного заказчиком технологического задания и сложности разводки инженерных сетей.

Как часто необходимо проводить техническое обслуживание вентиляции?

На производствах с непыльными процессами регламентное обслуживание проводится не реже 1 раза в квартал. В цехах с высокой концентрацией пыли, сварочных аэрозолей или жира обслуживание (включая чистку фильтров и воздуховодов) должно производиться ежемесячно во избежание снижения производительности оборудования и риска возгорания отложений.

Зачем нужна рекуперация на производстве?

Рекуператор использует тепло уходящего из помещения воздуха для нагрева холодного приточного воздуха с улицы. Это позволяет экономить до 70% энергоресурсов (электричества или горячей воды из теплосети), необходимых для вентиляции здания в отопительный сезон. Срок окупаемости рекуперации на средних и крупных производствах составляет от 1,5 до 3 лет.

• Главная цель проекта вентиляции цеха: Локализовать вредные выделения непосредственно на рабочих местах и обеспечить санитарную кратность воздухообмена согласно СП 60.13330.
• Ключевой фактор экономии: Интеграция рекуператоров тепла и автоматической синхронизации притока с технологическим циклом оборудования.
• С чего начать работу: С подготовки детального технологического задания с указанием точных точек выделения вредных веществ, тепловых нагрузок от станков и графиков их работы.
