Проектирование систем кондиционирования в СПб и ЛО под ключ

Проектирование систем кондиционирования необходимо для того, чтобы превратить разрозненные устройства в единую работоспособную сеть.

Основные задачи, которые решает проект:

1. Точный расчет теплопотерь и теплопритоков. Учитывается ориентация окон по сторонам света, количество людей, работающая техника и материалы стен. Без этого система либо не справится в жару, либо будет работать с избыточной мощностью, потребляя лишнюю электроэнергию.
2. Снижение рисков и экономия бюджета. Проект позволяет заранее увидеть «конфликты» с другими коммуникациями (электрикой, дизайном потолков, водопроводом). Исправлять такие ошибки «по месту» в 3–5 раз дороже, чем на бумаге.
3. Интеграция в общую инженерную концепцию. Система холодоснабжения должна работать синхронно с вентиляцией и отоплением, особенно если планируется внедрение «Умного дома».
4. Согласование. Для многих объектов согласование проектной документации в надзорных органах или службе эксплуатации здания является обязательным условием для начала работ.

Процесс проектирования — это последовательный путь от идеи к детальной рабочей схеме.

Сбор исходных данных и разработка ТЗ

На этом этапе инженерный отдел изучает архитектурные чертежи, дизайн-проект и технические условия (ТУ) здания. Мы определяем ключевые требования заказчика к микроклимату в каждой зоне. Результатом становится техническое задание (ТЗ), где зафиксированы параметры температуры, влажности и допустимого уровня шума.

Расчет теплопритоков и подбор оборудования

Сердце проекта — теплотехнический расчет. Мы анализируем каждый объект индивидуально. В нашей практике мы часто сталкиваемся с тем, что расчет "по площади" (1 кВт на 10 м²) дает погрешность до 40% для современных зданий с панорамным остеклением. На основе точных данных подбирается система с нужной холодопроизводительностью.

Разработка чертежей и спецификаций

Здесь создается основной рабочий документ.

• Рабочая документация: детальные чертежи для монтажников, включая аксонометрические схемы и узлы крепления.
• Спецификация: точный перечень материалов (от фреоновых магистралей до помп), что позволяет составить прозрачную смету и заказать всё необходимое без излишков.

Любой инженерный проект должен опираться на нормативную базу. Мы руководствуемся:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
• СанПиН в части требований к чистоте и параметрам воздуха.
• ГОСТ на оформление проектной документации.

Соблюдение этих норм гарантирует, что у вас не возникнет проблем при проверках и система будет безопасна для здоровья людей

Выбор класса системы зависит от масштаба объекта и задач бизнеса или частного лица.

Бытовые системы (сплит- и мульти-сплит)

Подходят для квартир и небольших частных домов. Проект кондиционирования в данном случае фокусируется на правильном размещении внутренних блоков (чтобы избежать сквозняков) и отводе конденсата.

Полупромышленные решения

Это кассетные, канальные и напольно-потолочные системы для магазинов, кафе и офисов. Здесь критически важно проектирование воздуховодов, чтобы обеспечить равномерное распределение воздуха в коммерческий залах.

Промышленные системы (VRF/VRV, чиллер-фанкойл)

Для крупных зданий, гостиниц и БЦ проектируется центральная система холодоснабжения.

• VRF/VRV: системы с переменным расходом хладагента. Позволяют подключать десятки внутренних блоков к одному наружному на расстоянии до 150+ метров.
• Чиллер-фанкойл: использует воду или гликоль в качестве теплоносителя. Идеально для объектов, где важна пожарная безопасность и неограниченная длина трасс.

Логика подбора системы всегда диктуется условиями эксплуатации.

1. Квартира или частный дом: при наличии дизайн-проекта выбор обычно стоит между настенными сплит-системами и канальным кондиционированием. Второй вариант дороже, но выигрывает визуально — блоки прячутся за потолком, в интерьере видны только изящные решетки. В этом случае проект кондиционирования и вентиляции стоит разрабатывать совместно, чтобы свежий воздух подавался в те же зоны, что и охлажденный.
2. Офис: в опенспейсах удобны кассетные внутренние блоки — они встраиваются в потолок и распределяют воздух по всей площади. Для больших площадей их обычно подключают к VRF-системе: один наружный блок обслуживает десятки внутренних, а при изменении планировки сеть легко масштабировать.
3. Коммерческий объект (ТЦ, ресторан): Требует обязательного расчета воздухообмена. Здесь проектирование кондиционирования неразрывно связано с технологическими вытяжками и требованиями пожарной безопасности.

Заказ проекта у той же организации, которая будет выполнять монтаж — это защита от «перекладывания ответственности». Когда проектировщик и монтажник работают в одной связке, вы получаете:

1. Оптимизированную стоимость материалов (без заложенных «на всякий случай» запасов).
2. Гарантию, что оборудование встанет в проектные ниши с точностью до сантиметра.
3. Единый центр ответственности за итоговый микроклимат.

Проектный подход Area+ подразумевает, что мы смотрим на производство работ комплексно: от первого эскиза до сдачи под ключ с работающей автоматикой.

Сколько стоит проект и как долго он готовится? Цена зависит от сложности системы и площади.

1. Малые объекты (до 150 м²): от 10 рабочих дней.
2. Средние и крупные объекты: от 30 рабочих дней.

Цена проектирования обычно составляет малую долю от стоимости оборудования, но окупается уже на этапе закупки расходных материалов за счет точной спецификации. Чтобы узнать точный расчет для вашего объекта, необходимо предоставить архитектурный план.

На основе нашего опыта мы выделили топ-3 ошибок, которые допускаются без проекта:

1. Игнорирование вентиляции. Кондиционер охлаждает воздух, но не дает кислорода. Без притока свежего воздуха в помещении будет «прохладно, но душно».
2. Неправильный выбор места установки. Блок, направленный на кровать или рабочий стол, создает постоянный дискомфорт от холодного потока и повышает риск простудных заболеваний.
3. Недооценка шума. При неудачном месте установки наружный блок передает вибрацию на стену и мешает соседям, а внутренний заметно шумит в спальне. Решается выбором места, виброопорами и запасом по мощности внутреннего блока.

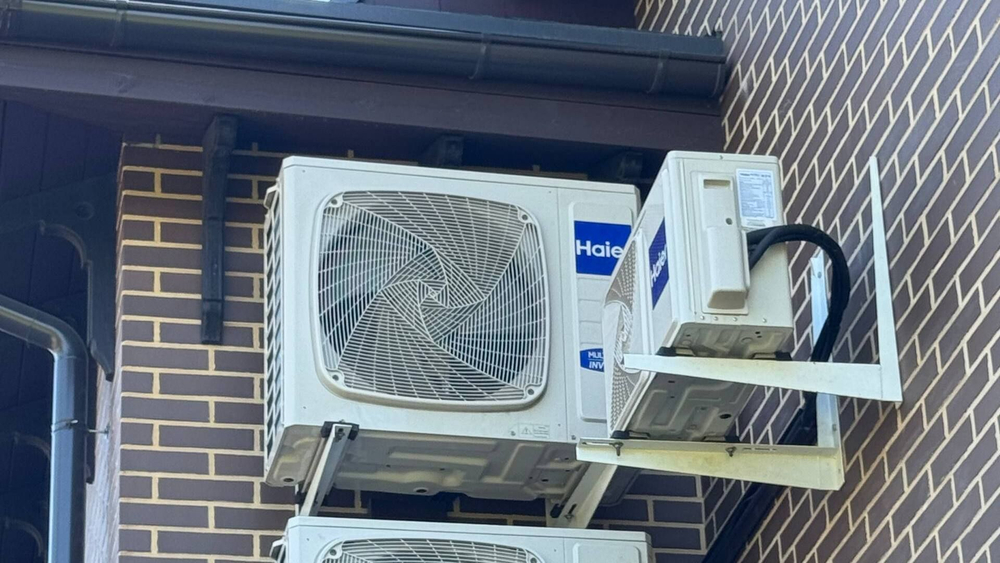

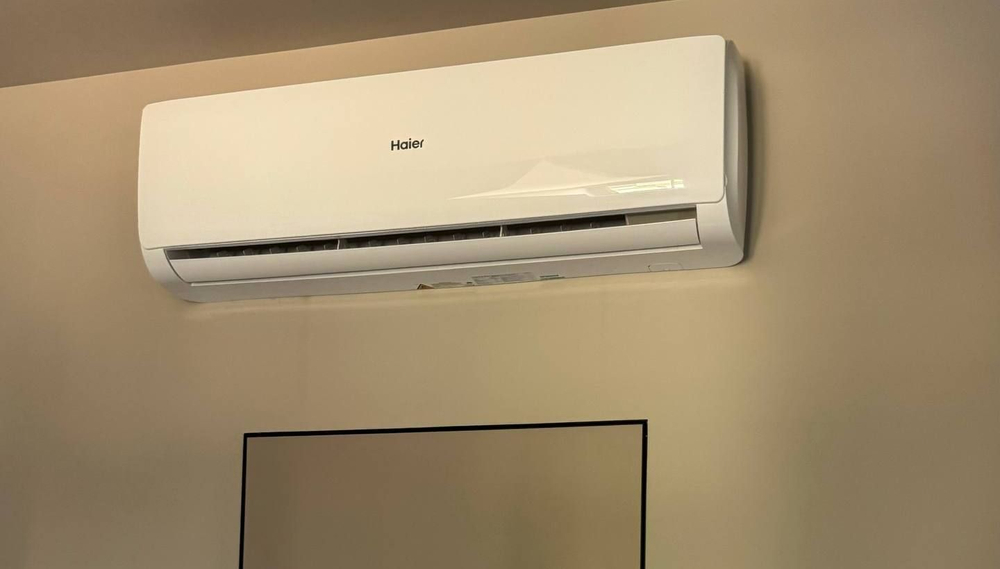

Кондиционирование дома 350 м², включая винную комнату

Объект: частный дом «Ламберри» · Площадь: ~350 м²

В доме есть помещение со специфическими требованиями к климату — винная комната. Ей необходимы стабильные параметры микроклимата, отличные от жилых зон, которые должны поддерживаться непрерывно и независимо от того, включено ли кондиционирование в остальной части дома. При этом в самих жилых комнатах требуется гибкое и комфортное охлаждение.

Задача

Обеспечить кондиционирование жилых помещений дома и организовать автономный стабильный температурный режим для винной комнаты.

Решение

– Жилые зоны: Настенные кондиционеры и мультисплит-системы для точного контроля температуры в спальнях и общих пространствах.

– Винная комната: Отдельная специализированная система кондиционирования, гарантирующая поддержание постоянных параметров хранения.

Результат

Винная комната работает в собственном автономном режиме независимо от остального дома, а в жилых помещениях созданы комфортные условия с возможностью индивидуальной настройки климата.

Можно ли обойтись без проекта, если у меня всего две комнаты?

Если вы ставите простые сплит-системы, можно обойтись монтажной схемой. Но если планируется скрытый монтаж (канальные блоки) или интеграция с вентиляцией — проект обязателен.

Нужно ли согласовывать установку наружного блока?

Да, на многих коммерческих объектах и в исторических зданиях требуется согласование внешнего вида фасада. Проектная документация — основа для этого процесса.

Что входит в состав проекта?

Пояснительная записка, расчеты, планы трасс фреонопроводов и дренажа, спецификация оборудования.
