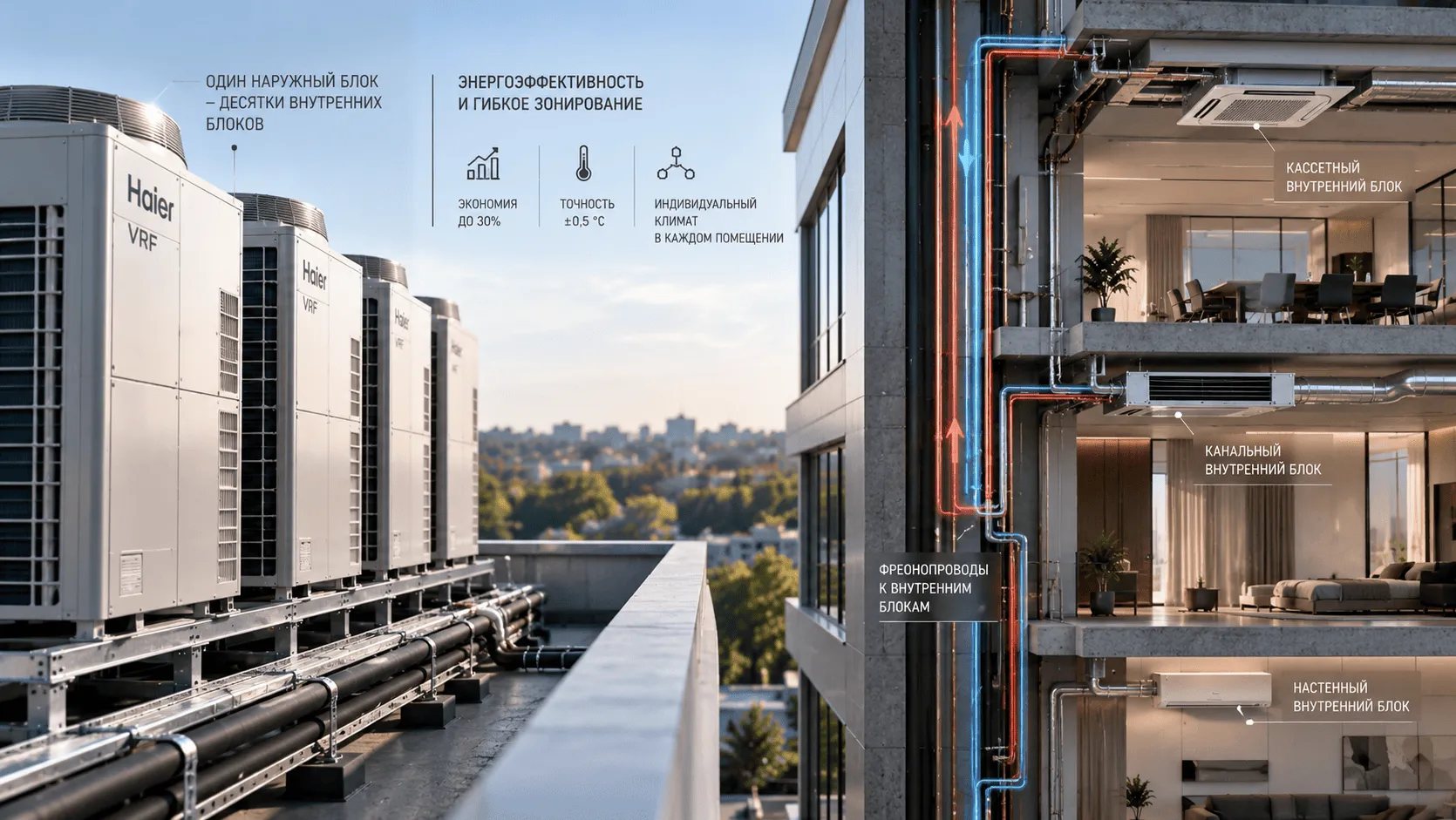

Проектирование VRF- и VRV-систем кондиционирования: от расчета до реализации

Система VRF и система VRV технологически идентичны. Их работа основана на гибком изменении объема подаваемого хладагента в каждый внутренний блок. Чтобы заказать эффективное решение, нужно понимать: VRV — это торговая марка Daikin, а VRF — общепринятое название технологии других брендов.

Ключевые технические параметры:

• Масштабируемость: возможность объединения наружных блоков в модули мощностью до 200 кВт.
• Инженерный подход: поддержка температуры с точностью до 0,5 °C благодаря электронным расширительным вентилям (EEV).

Главная особенность, которую имеет VRF, — это её «интеллект». Наружный блок постоянно регулирует инверторный компрессор, анализируя каждый внутренний проектный узел и его текущую потребность в холоде. Это обеспечивает высочайшую энергоэффективность, когда общая система задействована лишь на 30–50% от пиковой мощности.

Выбор мультизонального решения должен быть экономически обоснован. Это серьезный инвестиционный проект, который окупается на объектах с большим количеством помещений.

1. Коммерческий сектор (офисы, БЦ, коворкинги): когда важен независимый климат в каждом кабинете.
2. Гостиницы и апарт-отели: требуется централизованная организация мониторинга всех номеров с одного пульта.
3. Объект элитного жилья: когда на фасаде выделено только одно место под наружный блок.

Когда VRV не оправдана

На малых площадях (до 100 м²) обычная мульти-сплит система будет выгоднее. Если здание — единый Open Space, часто дешевле обходится производство холода через центральный кондиционер или ККБ. Грамотное проектирование на раннем этапе помогает сразу отсечь невыгодные варианты.

Качественное проектирование — это прежде всего создание математической модели холодильного контура. Цена ошибки в этом вопросе слишком высока:

• Гидравлический дисбаланс: неправильный расчет диаметров труб ведет к обмерзанию ближних блоков и нехватке холода в дальних.
• Масляное голодание: неверный рабочий проектный уклон или отсутствие маслоподъемных петель губит компрессор. Его замена может стоять до 50% от цены наружного блока.
• Переплата: без учета коэффициента одновременности (diversity factor) заказ оборудования будет избыточным, что увеличит общую стоимость на миллионы рублей.

В компании Area+ разработка проектной документации разделена на логические блоки, где каждая стадия контролируется ведущими инженерами.

1. Предпроектное обследование: Сбор данных (площадь остекления, количество техники). Каждая стадия начинается с анализа архитектуры объекта.
2. Гидравлические расчеты: Используется специализированное ПО от производителей (Daikin, Mitsubishi, Haier). Здесь выполняется тепловой расчет и трассировка фреонопроводов.
3. Рабочая документация: Создается итоговый пакет чертежей. Правильно выполненная стадия РД — это залог того, что монтажники не допустят ошибок в пайке рефнетов.

Многих заказчиков интересует, сколько может стоить профессиональное проектирование мультизональных систем. Цена за квадратный метр зависит от сложности архитектуры и обычно варьируется от 150 до 450 руб/м². Важно помнить: качественная смета на проектирование окупается уже на этапе закупки оборудования.

• Сколько времени занимает эта работа?
• Малый объект (до 300 м²): от 10 рабочих дней.
• Крупный коммерческий комплекс: от 20-30 дней, так как требуется согласование со смежными разделами (электрика, дизайн).

При проектировании VRF мы используем коэффициент одновременности. Суммарный внутренний проектный индекс производительности блоков может достигать 130–150% от мощности наружного. Это допустимо, так как солнце не светит во все окна одновременно. Нами учитывается каждая рабочая стадия эксплуатации здания.

Важно, чтобы опытный проектировщик предусмотрел удобные сервисные зоны. Если наружный блок будет стоять слишком плотно к ограждению, теплообменник будет перегреваться. Чтобы заказать долговечную систему, нужно сначала утвердить рабочий чертеж расположения оборудования.

Любая проектная документация должна строго соответствовать СП 60.13330.2020. Как правило, мы разрабатываем проект в одну стадию, не разделяя его на стадию «П» и стадию «Р». В состав документации входит детальная инженерная схема, по которой проводятся монтажные работы, а также обоснование принятых решений и спецификация оборудования.

Часто неопытный проектировщик игнорирует теплопритоки от приточной вентиляции. Наш проектный отдел всегда интегрирует кондиционирование с системой вентиляции. Специфическая мультизональная сеть требует также акустического анализа. Чтобы система не мешала людям, мы закладываем виброизоляцию и шумоглушители. Правильно спроектированная мультизональная установка работает практически бесшумно.

Зональное кондиционирование дома 1 000 м² в Зеленогорске

Объект: Частный дом ~1 000 м² с зоной бассейна ~300 м².

Жилая часть дома и зона бассейна не могут обслуживаться одной системой из-за разных требований к температуре и влажности. Для жилой площади в 1 000 м² требовалось отдельное решение, способное гибко поддерживать климат в разных комнатах. Ситуацию усложняла архитектура: в зоне второго света высота потолков достигает 8–9 метров, что требует особого подхода к распределению охлаждённого воздуха и прокладке трасс без ущерба для интерьера.

Задача

Отделить климат жилой зоны от бассейна, организовать независимое зональное кондиционирование дома площадью 1 000 м² и незаметно интегрировать инженерные коммуникации в помещения с высокой кубатурой.

Решение

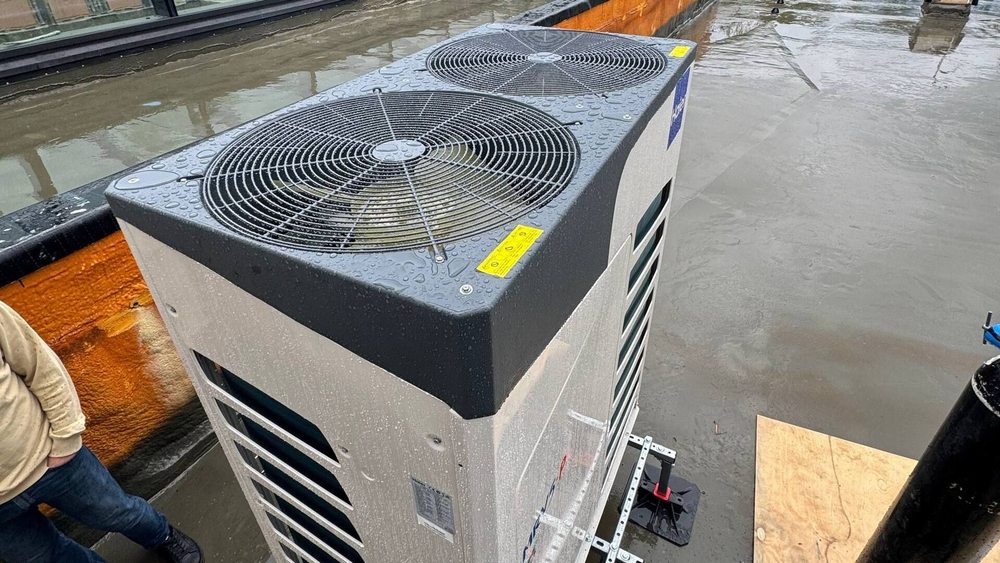

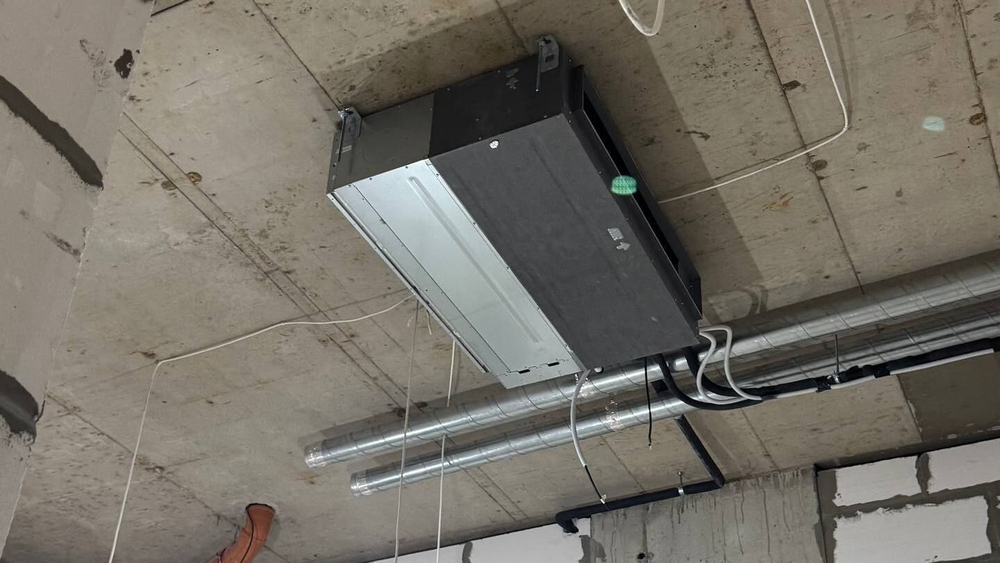

– Мультизональная VRF-система Haier: Для кондиционирования жилой части дома спроектирована отдельная VRF-система с 8 канальными внутренними блоками. Это позволило разделить дом на независимые климатические зоны с индивидуальной регулировкой температуры.

– Трассировка для сложной архитектуры: Проработана детальная схема воздуховодов от канальных блоков с учётом помещений со вторым светом (высотой 8–9 метров).

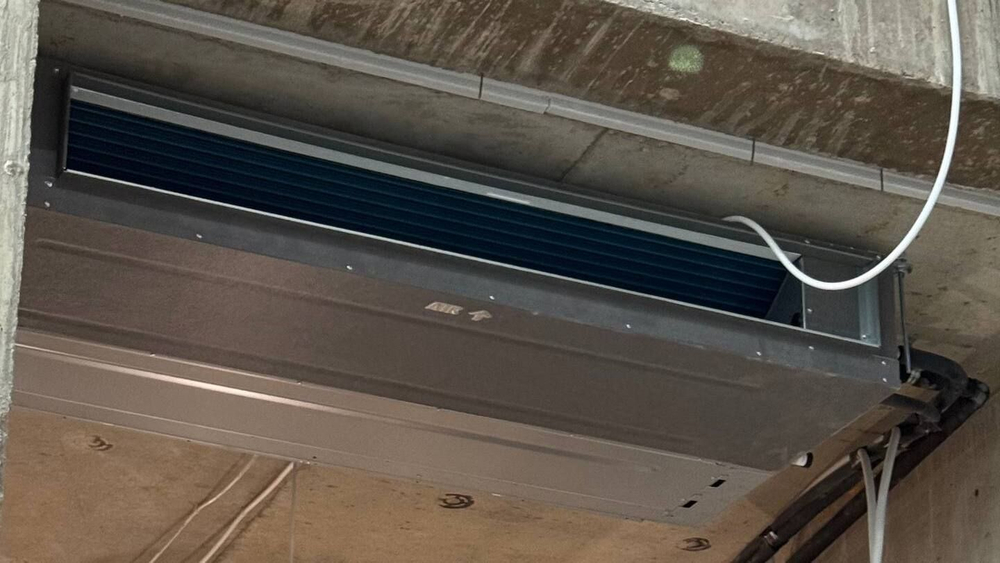

– Скрытый монтаж: Во всех помещениях установлены щелевые решётки Invisiline, благодаря чему само оборудование полностью скрыто за потолком, а в интерьере видны только лаконичные линии подающих решёток.

Результат

Создана автономная система зонального кондиционирования жилой части дома на базе VRF-системы Haier. В 8 зонах дома обеспечивается индивидуальный микроклимат, а все коммуникации и блоки канального типа полностью интегрированы в архитектуру здания без нарушения эстетики интерьера.

Чем VRF отличается от VRV?

По сути, это одна и та же система. VRV — бренд Daikin, VRF — название технологии у других.

Нужен ли отдельный расчет на обогрев?

Да, если VRV планируется как основной источник тепла при низких температурах.

Где заказать проект?

Заказывать проект лучше у компаний, имеющих опыт реализации подобных систем.

Тщательное проектирование под ключ – это безаварийная работа климата в будущем. В этом процессе важна каждая стадия: от первичного теплового расчета до выпуска финальной спецификации. Грамотный расчет экономит не только деньги при покупке, но и снижает рабочий износ компрессоров.
