Монтаж канальных систем кондиционирования под ключ в Санкт-Петербурге и Ленинградской области

Канальный кондиционер — это климатическая система скрытого типа, внутренний блок которой размещается в запотолочном пространстве, а охлажденный воздух подается в помещения по сети воздуховодов через декоративные решетки или щелевые диффузоры. Установка такого оборудования выполняется строго в процессе ремонта и делится на два основных этапа: монтаж блоков и воздуховодов до зашивки потолков (черновой этап) и установка воздухораспределительных элементов с последующим запуском системы после финишной отделки (чистовой этап).

В отличие от стандартной настенной сплит-системы, канальная сплит-система не может быть установлена без предварительных расчетов. Непрофессиональный подход на этапе планирования приводит к тому, что кондиционер либо не справляется с тепловой нагрузкой, либо создает сильный акустический дискомфорт. Поэтому так важен профессиональный инженерный расчет параметров на начальном этапе. Проектирование климатических систем рекомендуется заказывать еще до начала демонтажных и строительных работ.

Наша организация перед началом любых работ на объекте разрабатывает рабочий проект системы. При проектировании обязательно рассчитываются следующие параметры:

• Статическое давление: Внутренний блок должен преодолевать аэродинамическое сопротивление воздуховодов, адаптеров и решеток. Если напор вентилятора подобран неверно, охлажденный воздух просто не дойдет до конечных точек подачи.
• Сечение воздуховодов и расход воздуха: Чтобы исключить появление шума, скорость движения воздушного потока в магистрали должна находиться в пределах 2.5–4 м/с. Занижение сечений каналов неизбежно приводит к свисту на решетках.
• Акустические характеристики: Для снижения шума от вентилятора в схему закладываются гибкие шумоглушители и звукоизоляция адаптеров (пленумов).

Разработка проекта позволяет точно сопрягать инженерные трассы с дизайн-проектом и другими коммуникациями.

Окончательная смета на монтажные работы и материалы составляется индивидуально для каждого объекта. На общую стоимость влияют производительность климатического оборудования, суммарная длина фреонопроводов и сложность геометрии вентиляционных каналов.

На первом этапе выполняется основной объем общестроительных и монтажных операций. Сюда входит разметка трасс, штробление стен, укладка медных труб в термоизоляции, навеска наружного блока, монтаж внутреннего блока на виброизоляторах и сборка сети воздуховодов.

Сколько стоит этот этап в конкретном случае, зависит от конструктивных особенностей объекта — толщины стен, материала перекрытий и необходимости высотных работ. В среднем черновой этап составляет около 70% от общего бюджета проекта, так как именно на него приходится основной расходный материал.

Чистовой этап начинается после того, как завершены все отделочные работы, покрашены стены и смонтированы подвесные потолки. В этот период устанавливаются декоративные вентиляционные решетки или щелевые диффузоры, монтируется настенный пульт управления и проводится пусконаладка.

Инженер проверяет герметичность холодильного контура, тестирует дренажную помпу в экстремальных режимах и настраивает расход воздуха на каждой решетке с помощью балансировочных клапанов.

Создание скрытой системы кондиционирования — это строго последовательное производство технических операций, требующее координации с бригадой отделочников. Весь цикл работ от проекта до передачи ключей заказчику делится на четыре технологических шага.

• Этап 1: Проектирование и согласование с дизайн-проектом Началом работы служит подробный инженерный аудит. Наш технический специалист осуществляет выезд на объект, чтобы снять точные замеры, определить расположение несущих балок, перекрытий и зафиксировать точки подключения к общедомовой канализации. На основе этих данных рассчитываются сечения каналов и подбирается оборудование. Проект согласовывается с дизайнером интерьера, чтобы определить точное положение адаптеров и диффузоров.
• Этап 2: Закладка фреоновых трасс и монтаж воздуховодов (Черновой) На этом этапе наши монтажники прокладывают фреономагистрали в штробах или за потолком, монтируют сеть воздуховодов. Для магистральных участков используются жесткие оцинкованные каналы, а для финального подключения к адаптерам — гибкие изолированные воздуховоды. Все стыки обрабатываются герметиком и проклеиваются алюминиевым скотчем во избежание утечек воздуха.
• Этап 3: Установка адаптеров и внутренних блоков Внутренний блок кондиционера крепится к плитам перекрытия с помощью резьбовых шпилек и анкеров. Обязательно используются специализированные виброгасящие подвесы, предотвращающие передачу структурного шума на строительные конструкции. К блоку жестко присоединяются распределительные адаптеры из оцинкованной стали, и подводится дренажный трубопровод с обязательным уклоном.
• Этап 4: Монтаж диффузоров, решеток и пусконаладка (Чистовой) После финишной окраски потолков монтируются декоративные элементы. Проводятся пусконаладочные работы: система вакуумируется, заправляется расчетным количеством хладагента, после чего инженер выполняет запуск во всех рабочих режимах. С помощью анемометра проверяется скорость воздуха на выходе из решеток. По окончании испытаний подписывается двухсторонний договор, подтверждающий сдачу системы в эксплуатацию.

В канальных системах есть узлы, качество сборки которых напрямую влияет на надежность системы. Ниже приведены технические стандарты, которые мы применяем на объектах для исключения аварийных ситуаций.

• Отвод конденсата: Дренажная трасса укладывается с уклоном не менее 1 см на 1 метр длины. При невозможности организации самотека монтируется помпа. Подключение к канализации выполняется через сифон с сухим затвором, чтобы исключить проникновение запахов в квартиру.
• Теплоизоляция трасс: Все медные трубопроводы и адаптеры покрываются теплоизоляцией. Это предотвращает появление конденсата, который может испортить потолочную отделку.
• Сервисный доступ: В зоне расположения внутреннего блока и дренажной помпы обязательно предусматривается скрытый ревизионный люк. Минимальный размер люка должен обеспечивать свободный доступ к плате управления, вентилятору и фильтрующему элементу для регулярного обслуживания.

Канальные кондиционеры позволяют организовать подмес свежего воздуха с улицы, объединяя функции охлаждения и вентиляции. Это исключает необходимость установки отдельных приточных решеток и экономит запотолочное пространство.

Свежий воздух от компактной приточной установки заводится непосредственно в рециркуляционный адаптер канального кондиционера. Там он смешивается с воздухом из помещения, проходит фильтрацию, охлаждается или нагревается во внутреннем блоке, после чего распределяется по жилым зонам.

Для правильной работы такой системы требуется точный расчет баланса притока и вытяжки, чтобы не нарушить нормальное распределение давления в помещениях.

Вентиляция и кондиционирование загородного дома 250 м²

Объект: загородный дом, КП «Савоя» · Площадь: ~250 м²

Проблема

Просторная гостиная — самое сложное помещение для кондиционирования: настенный блок подходящей мощности создаёт ощутимый поток холодного воздуха на тех, кто сидит рядом, и всё равно не охлаждает объём равномерно. Кроме того, дом на 250 м² с постоянным воздухообменом без утилизации тепла заметно увеличивает счёт за отопление.

Задача

Организовать круглогодичный воздухообмен с возвратом тепла, обеспечить скрытое и равномерное охлаждение помещений и выделить отдельную мощность на гостиную большого объёма.

Решение

– Приточно-вытяжная установка Naveka с роторным рекуператором — постоянный приток и удаление отработанного воздуха с возвратом тепла.

– Мультисплит-система с четырьмя канальными внутренними блоками: охлаждённый воздух распределяется скрыто, без видимых блоков в интерьере.

– Для гостиной — отдельная сплит-система с канальным блоком увеличенной производительности.

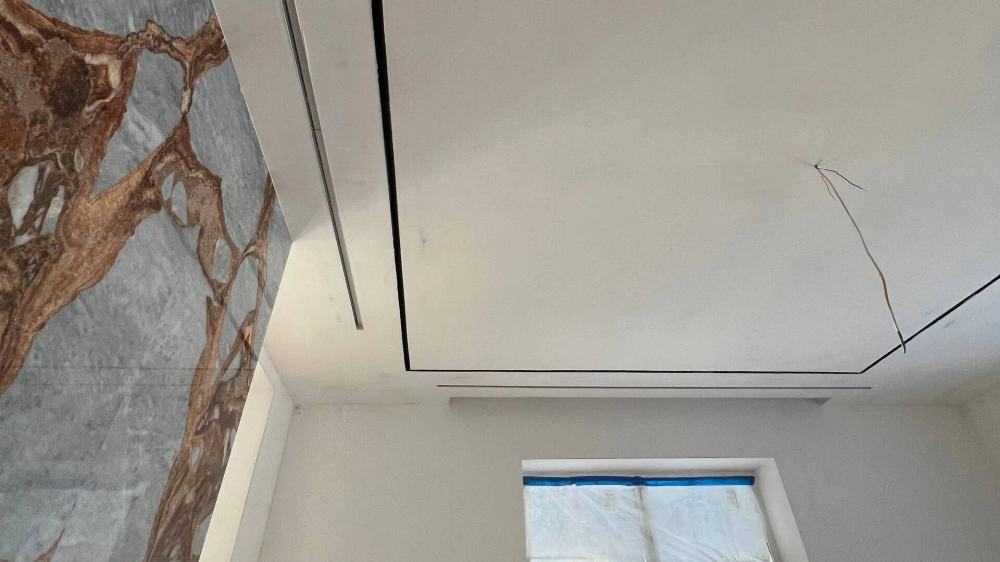

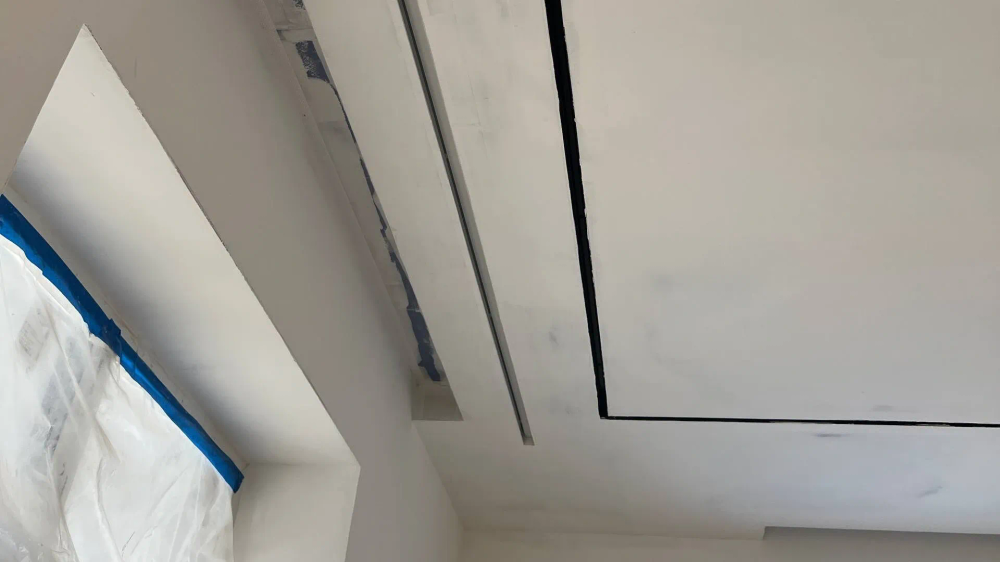

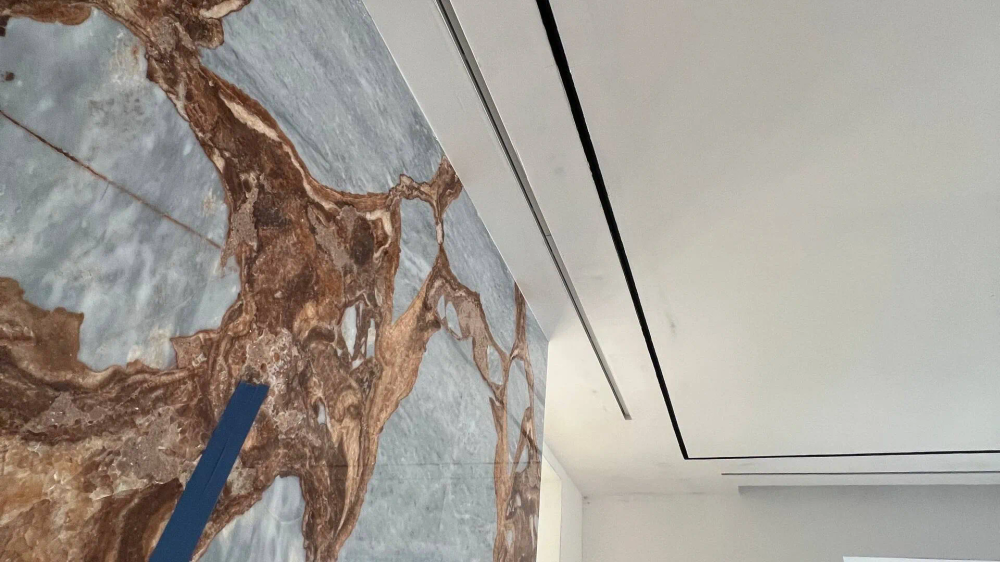

– Щелевые вентиляционные решётки Redvent для вентиляции и кондиционирования.

Результат

В доме нет ни одного видимого внутреннего блока, гостиная охлаждается равномерно и без сквозняка, а постоянный воздухообмен обходится дешевле за счёт рекуперации.

По нашему опыту исправления чужих ошибок на объектах в Ленинградской области, наиболее часто встречаются следующие нарушения технологии:

• Отсутствие виброизоляции: Жесткое крепление внутреннего блока шпильками прямо к бетону без резиновых виброгасителей приводит к передаче гула от двигателя на плиту перекрытия. Этот шум слышен не только владельцам квартиры, но и соседям.
• Зашивка потолков «наглухо»: Отказ от монтажа сервисных люков делает невозможной элементарную чистку фильтра или замену помпы. При первой же поломке владельцам приходится вскрывать дорогостоящий гипсокартонный потолок.
• Использование некачественного скотча на стыках воздуховодов: Со временем дешевая клейкая лента пересыхает и отклеивается. Воздух начинает уходить в межпотолочное пространство, из-за чего кондиционер охлаждает плиты перекрытия вместо комнат, а на потолке могут появиться следы сырости.

На сколько опустится потолок при монтаже канального кондиционера?

Для размещения стандартного внутреннего блока требуется от 200 до 250 мм свободного пространства в зависимости от его мощности. Наша компания практикует размещение самих блоков в нежилых зонах (санузлах, прихожих, гардеробных), где снижение высоты не критично. В жилые комнаты прокладываются только плоские воздуховоды, для которых достаточно опустить потолок всего на 120–150 мм.

Можно ли регулировать температуру в разных комнатах отдельно?

Базовая канальная сплит-система поддерживает одинаковую температуру во всех обслуживаемых помещениях. Чтобы регулировать параметры индивидуально, монтируется VAV-система. На ответвлениях воздуховодов устанавливаются клапаны с электроприводами, а в комнатах — индивидуальные настенные термостаты, которые регулируют подачу холодного воздуха в конкретную зону.

Где обычно размещают внутренний блок?

Внутренний блок рекомендуется монтировать в местах, где люди не находятся постоянно: в коридорах, гардеробных, кладовых или ванных комнатах. Это полностью исключает слышимость работы вентилятора в ночное время и облегчает доступ к оборудованию через сервисный люк для проведения обслуживания.

Как часто нужно обслуживать скрытую систему?

Профилактическое обслуживание необходимо проводить не менее двух раз в год — весной перед запуском на охлаждение и осенью перед началом отопительного сезона. В перечень работ входит очистка воздушных фильтров через ревизионные люки, дезинфекция испарителя, проверка работоспособности помпы и контроль давления хладагента в системе. Чтобы ознакомиться с регламентом сервисных работ, посетите страницу сервисное обслуживание кондиционеров.

Для успешной реализации проекта скрытого кондиционирования важно учитывать ключевые моменты:

• Своевременный заказ проекта: Проектирование канальной системы необходимо начинать одновременно с разработкой дизайн-проекта интерьера, до начала отделочных работ на объекте. Рекомендуется заказывать расчеты до возведения межкомнатных перегородок.
• Двухэтапный подход: Закладка трасс и воздуховодов выполняется во время чернового ремонта, а установка решеток и пусконаладка — строго после финишной отделки стен и потолков.
• Обязательное шумоглушение: Использование плавных переходов воздуховодов и установка шумоглушителей защитят систему от появления гула и свиста.
• Сохранение доступа: Наличие ревизионного люка в потолке — обязательное условие для долговечной работы климатической техники без необходимости демонтажа потолочных конструкций.
• Возможность вентиляции: Канальный кондиционер позволяет реализовать подмес свежего воздуха с улицы, обеспечивая полноценную циркуляцию и обновление воздушных масс.
