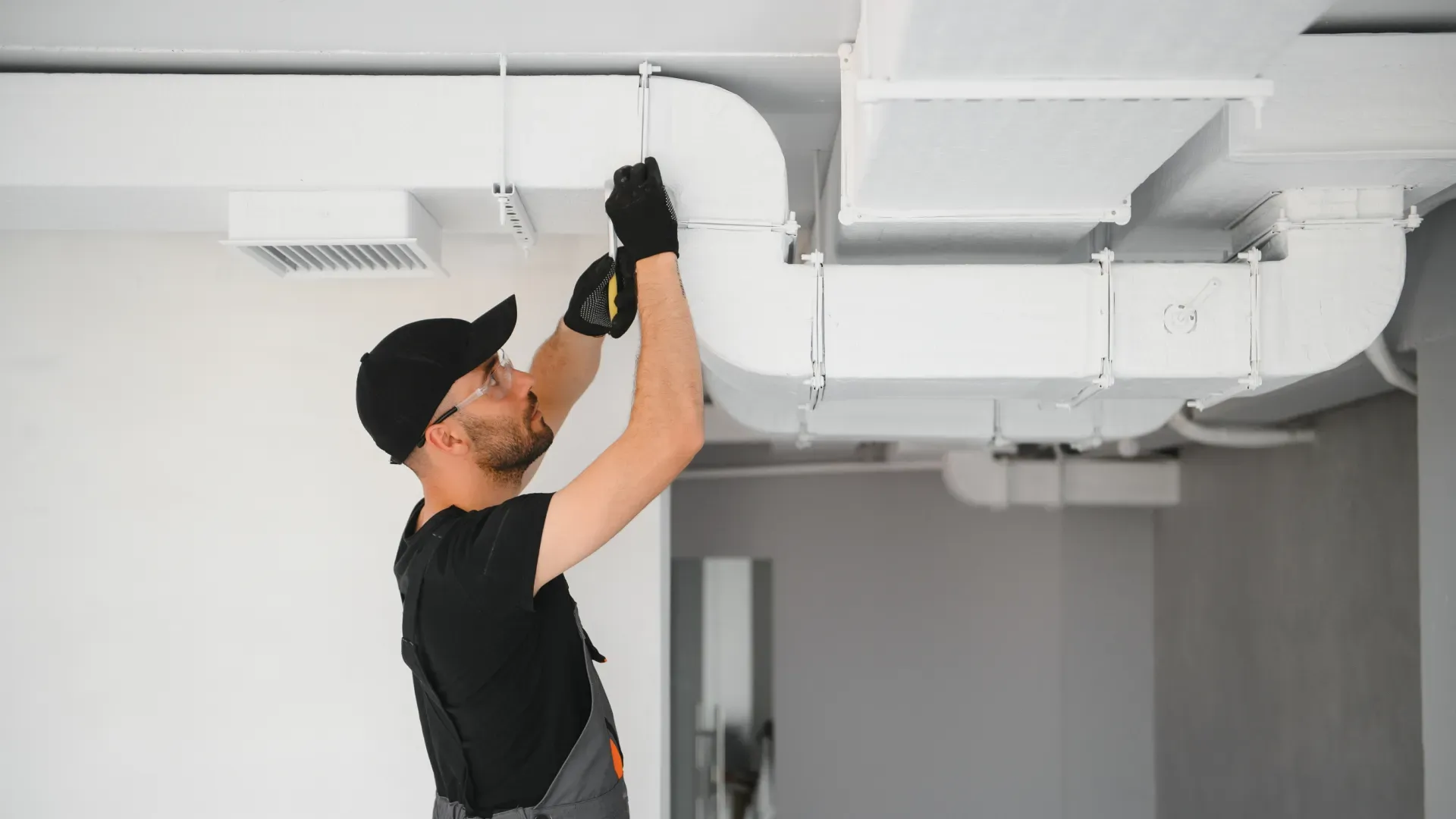

Монтаж приточной вентиляции: инженерные требования и практические особенности

Проект задает расчетные параметры системы: требуемые расходы воздуха, напоры, температурные режимы, принципиальную схему и логику управления. Монтаж же определяет, какими эти параметры станут в реальной эксплуатации. Именно на этапе монтажа формируются фактические аэродинамические сопротивления, акустические характеристики и стабильность работы системы.

Для приточной вентиляции особенно критичны следующие параметры, зависящие именно от монтажа:

• Уровень шума в помещениях и передача вибраций на строительные конструкции;
• Фактические потери давления в сети воздуховодов;
• Герметичность системы и неконтролируемые утечки воздуха;
• Корректность работы датчиков и исполнительных механизмов;
• Доступность элементов для обслуживания и регулировки.

Даже небольшие отклонения от проектной логики — сокращение прямых участков, изменение ориентации шумоглушителей, замена элементов на «аналогичные» — могут привести к тому, что система перестает работать в расчетной зоне. В результате вентиляция формально запущена, но не обеспечивает ни комфорт, ни предсказуемость режимов. В жилых и офисных помещениях такие отклонения особенно заметны, тогда как в технических зонах допустимы более широкие монтажные допуски.

Инженерно корректный монтаж невозможен без подготовленных исходных данных. До выхода монтажной бригады на объект должны быть определены и согласованы ключевые входные условия, влияющие на трассировку и размещение оборудования.

К таким условиям относятся:

1. Подтвержденные отметки чистовых потолков и полов;
2. Актуальная схема размещения других инженерных систем;
3. Точки подключения электропитания и автоматики;
4. Места установки оборудования с учетом обслуживания и замены узлов.

Распространенная ошибка — начало монтажа по архитектурным или предварительным чертежам без учета финальных решений по отделке и смежным системам. В результате воздуховоды оказываются зажаты конструкциями, установки смещаются в недоступные зоны, а часть элементов требует переделки уже после выполнения отделочных работ.

Отдельного внимания требуют объекты с существующей эксплуатацией. Здесь монтаж приточной вентиляции должен учитывать ограничения по шуму, пыли, времени проведения работ и возможности временного отключения инженерных систем. В таких условиях особенно важно заранее определить этапность и зоны производства работ, поскольку любые ошибки приводят не только к техническим, но и к эксплуатационным конфликтам.

С инженерной точки зрения монтаж приточной вентиляции представляет собой последовательное формирование работоспособной системы, а не набор независимых операций. Нарушение этой логики часто становится причиной скрытых проблем, которые выявляются только на этапе пусконаладки.

Первым формируется каркас системы: размещение приточной установки, прокладка магистральных участков, организация проходов через строительные конструкции. На этом этапе закладываются основные аэродинамические и акустические характеристики будущей системы.

Далее выполняется монтаж распределительной части: ответвлений, переходов, шумоглушителей, регулирующих элементов. Именно здесь критично соблюдение проектных длин прямых участков, ориентации элементов и условий их работы. Попытки упростить или ускорить этот этап часто приводят к неравномерному распределению воздуха и росту шума.

Завершающим этапом является подключение автоматики, датчиков, нагревателей и исполнительных механизмов. Эти работы нельзя рассматривать как второстепенные. Некорректно установленный датчик температуры или давления делает невозможной точную настройку системы и приводит к нестабильной работе в эксплуатации.

В приточной вентиляции есть узлы, где монтажные ошибки почти гарантированно приводят к эксплуатационным проблемам. Ниже разобраны наиболее критичные зоны и последствия некорректной установки — без ссылок на нормы, а через физику процессов.

• Крепление приточной установки: жесткое крепление к перекрытиям без виброразвязки → передача вибраций на конструкции, низкочастотный гул.
• Подключение воздуховодов: отсутствие или неправильная установка гибких вставок → рост шума, разрушение фланцевых соединений.
• Шумоглушители: недостаточная длина, неверная ориентация → свист, тональный шум в помещениях.
• Повороты и тройники: малые радиусы, острые углы → потери напора, «переток» воздуха в одни зоны за счет других.
• Клапаны и заслонки: отсутствие доступа для регулировки → невозможность балансировки и обслуживания.
• Проходы через конструкцию: отсутствие вибро- и огнезащиты → шум, претензии по безопасности, переделки.

Характерная особенность этих ошибок — они редко выявляются при визуальной приемке. Система может запускаться и «дуть», но работать на пределе возможностей или за пределами расчетных режимов.

Монтаж является связующим звеном между проектом и пусконаладкой. Если монтаж выполнен с отклонениями от инженерной логики, настройка системы превращается в компромисс.

Типовые ситуации:

• Фактические сопротивления сети выше расчетных, вентилятор работает в нерасчетной точке;
• Датчики температуры или давления установлены в зонах турбулентности и показывают некорректные значения;
• Исполнительные механизмы не имеют полного хода из-за ограниченного доступа.

В таких условиях пусконаладка сводится к попыткам «подстроить» автоматику под реальные ограничения, а не реализовать проектное решение. Фраза «потом настроим» в инженерной практике означает потерю части функциональности системы и рост рисков в эксплуатации.

Ошибки целесообразно рассматривать по группам, так как каждая из них имеет свои последствия.

1. Ошибки непосредственно монтажа → Нарушение геометрии трасс, негерметичные соединения, неправильное крепление оборудования. Итог — шум, утечки воздуха, повышенное энергопотребление.
2. Ошибки взаимодействия с другими системами → Конфликты с электрикой, слаботочкой, пожарными системами. Часто выявляются уже после ввода объекта и требуют локальных демонтажей.
3. Ошибки при передаче в эксплуатацию → Отсутствие фиксации регулировок, недоступные узлы, неполная исполнительная документация. Эксплуатация ведется без понимания реальных параметров системы, а любое вмешательство становится рискованным.

Важно, что большинство подобных проблем не связано с некачественным оборудованием — они формируются именно на этапе монтажа.

В инженерной практике Area+ монтаж приточной вентиляции рассматривается как продолжение проектирования, а не как отдельная механическая операция. Основной акцент делается на реализуемость проектных решений и контроль критичных узлов до закрытия конструкций.

Подход строится на нескольких принципах:

• Проверка проектных решений на предмет фактической реализуемости на объекте;
• Координация с другими подрядчиками до начала активных работ;
• Поэтапная приемка скрытых участков и узлов;
• Участие инженера в пусконаладке и передаче системы в эксплуатацию.

Такой формат позволяет выявлять отклонения на ранних стадиях и не переносить инженерные риски в период эксплуатации. Для area+ монтаж — это управляемый инженерный процесс, а не набор разрозненных операций.
