Проектирование систем вентиляции с рекуперацией тепла: инженерные принципы и практические решения

Система вентиляции с рекуперацией тепла предназначена для частичного возврата тепловой энергии удаляемого воздуха и передачи ее приточному воздуху. Основная инженерная задача — снизить теплопотери на вентиляцию без ухудшения качества воздухообмена.

Такие системы применяются:

1. В офисных и административных зданиях;
2. В жилых домах и апартаментах;
3. В общественных и образовательных объектах;
4. В коммерческих помещениях с длительным временем работы;
5. В зданиях с высокой стоимостью тепловой энергии.

Системы с рекуперацией не решают задачи кондиционирования и не заменяют корректный расчет воздухообмена. Их эффективность напрямую зависит от стабильности приточно-вытяжного баланса.

Распространенное заблуждение — считать рекуперацию универсальным решением. В ряде объектов затраты на усложнение системы и эксплуатацию превышают фактическую экономию энергии.

Работа системы с рекуперацией тепла основана на теплообмене между приточным и вытяжным воздухом без их смешения. В зависимости от типа рекуператора тепло передается через стенку теплообменника или посредством вращающегося элемента.

Ключевые инженерные параметры:

1. Эффективность рекуперации;
2. Аэродинамическое сопротивление теплообменника;
3. Риск обмерзания;
4. Влияние на баланс притока и вытяжки;
5. Режимы работы в холодный и переходный периоды.

В отличие от классической приточно-вытяжной вентиляции, система с рекуперацией добавляет в расчет еще один критичный элемент, который влияет на давление, температуру и устойчивость работы всей установки.

Системы с рекуперацией тепла оправданы, когда:

• Объект работает продолжительное время;
• Вентиляционные расходы значительны;
• Климатические условия предполагают длительный отопительный период;
• Требуется стабильное качество воздуха без проветриваний.

Типовые сценарии применения:

• Офисы с постоянным штатом;
• Образовательные учреждения;
• Жилые дома с высокой герметичностью;
• Коммерческие объекты с фиксированным графиком.

Проблемы возникают, когда рекуперация применяется:

• При нерегулярной эксплуатации объекта;
• При малых расходах воздуха;
• Без учета обмерзания и режимов оттайки;
• Без корректной автоматики управления.

Инженерный компромисс системы с рекуперацией — усложнение конструкции и повышение требований к проектированию и эксплуатации.

Нормативные документы рассматривают рекуперацию тепла как допустимый и рекомендованный способ снижения теплопотерь, однако не задают обязательных значений эффективности или конкретных схем реализации.

Нормативно учитываются:

• требования к воздухообмену помещений;
• Санитарные ограничения по смешению потоков;
• Допустимые перепады давления;
• Условия эксплуатации в холодный период.

При этом нормативы не описывают:

• Риски обмерзания;
• Реальные тепловые балансы;
• Экономическую целесообразность;
• лияние рекуперации на надежность системы.

Укрупненные расчетные ориентиры для систем с рекуперацией тепла:

• Эффективность рекуперации: 50–75% (зависит от типа теплообменника и режимов работы)
• Рост сопротивления системы: +150–400 Па (критично для подбора вентиляторов)
• Температура обмерзания: от −5 до −10 °С (требует расчета защиты и автоматики)
• Экономия тепла: индивидуально (определяется расчетом теплового баланса)

Эти значения являются ориентировочными и не заменяют полноценный инженерный расчет.

Проектирование систем с рекуперацией тепла требует расширенных исходных данных по сравнению с обычной приточно-вытяжной вентиляцией.

Исходные данные

Для корректного проекта необходимы:

• Расчетные расходы приточного и вытяжного воздуха;
• Климатические параметры региона;
• Режимы эксплуатации объекта;
• Требования по шуму;
• Ограничения по размещению оборудования;
• Данные по системе отопления и кондиционирования.

Отсутствие этих данных делает невозможной корректную оценку эффективности рекуперации и устойчивости системы.

Основные расчетные этапы

1. Расчет воздухообмена и баланса

Определяется стабильность приточно-вытяжного контура.

2. Теплотехнический расчет рекуперации

Оценивается возврат тепла и остаточная нагрузка на нагрев.

3. Проверка обмерзания

Анализируются температурные режимы и необходимость оттайки.

4. Аэродинамический расчет

Учитывается дополнительное сопротивление теплообменника.

5. Проверка режимов эксплуатации

Анализируется работа системы при частичных нагрузках и в межсезонье.

В практике Area+ системы с рекуперацией проектируются только после проверки реальной эксплуатационной целесообразности, а не исходя из формального требования «энергоэффективности».

Подбор оборудования для систем вентиляции с рекуперацией тепла требует более внимательного подхода, чем для классических приточно-вытяжных установок. Помимо расчетных расходов воздуха необходимо учитывать влияние теплообменника на аэродинамику, режимы обмерзания и работу автоматики.

Выбор типа рекуператора

В инженерной практике применяются следующие типы рекуператоров:

• Пластинчатые — простая конструкция, высокая надежность, но ограниченная работа при низких температурах;
• Роторные — стабильная эффективность в холодный период, но повышенные требования к обслуживанию;
• Гликолевые — разнесенные приток и вытяжка, высокая гибкость, но сложность и дополнительные потери.

Выбор типа рекуператора зависит от:

• Климатических условий;
• Требований к разделению потоков;
• Допустимого роста сопротивления;
• Эксплуатационных ограничений объекта.

Частая ошибка — выбор рекуператора исключительно по заявленной эффективности без учета условий эксплуатации и надежности в холодный период.

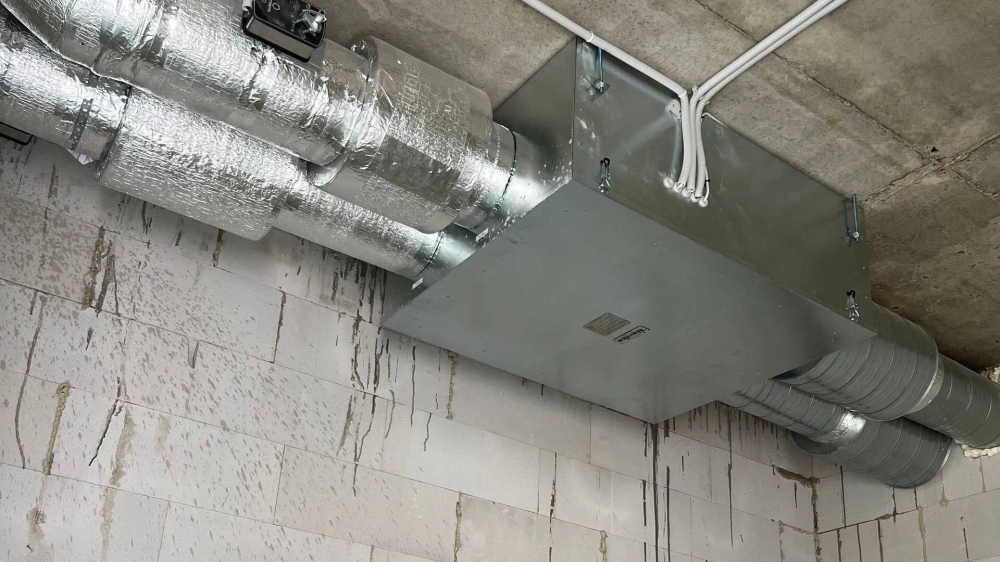

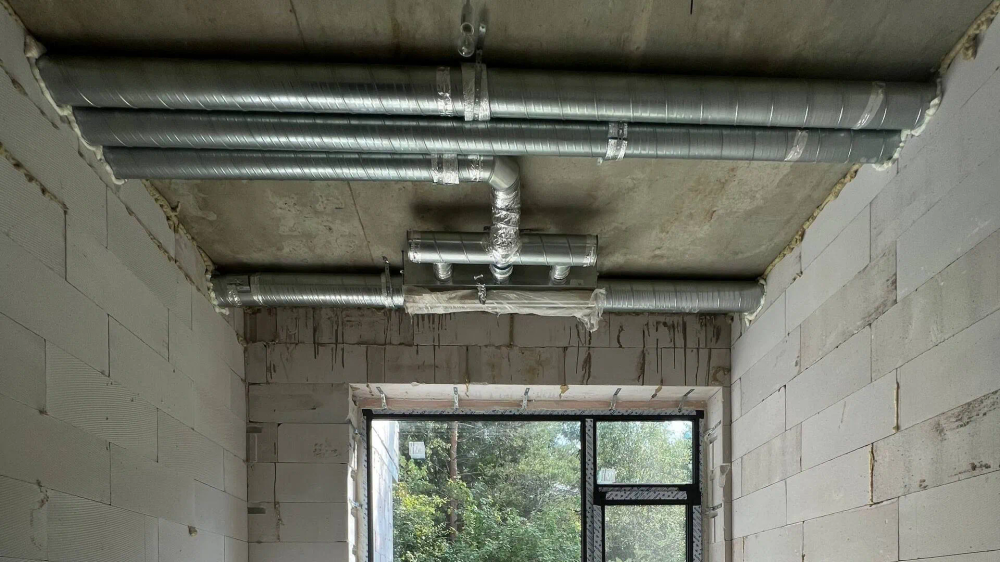

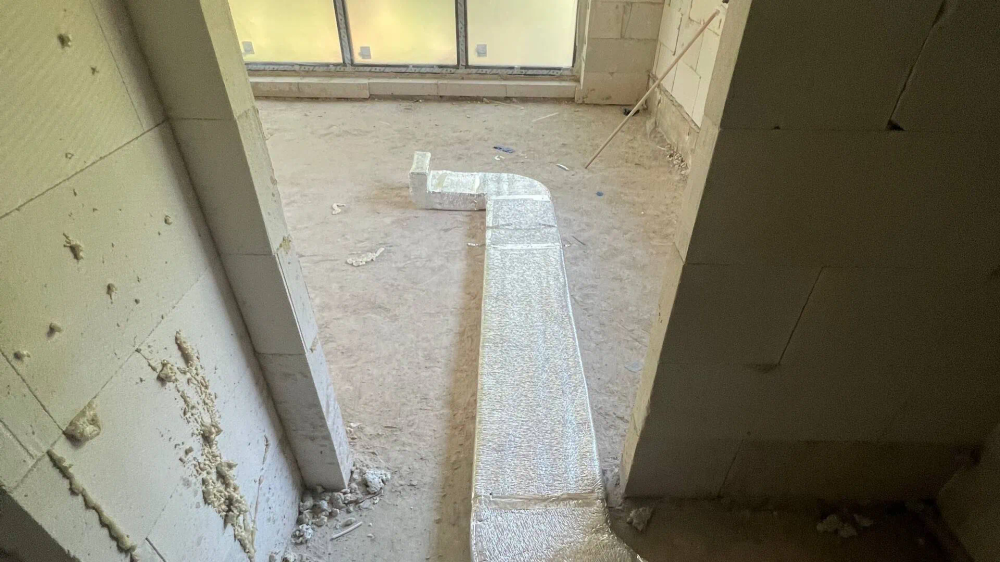

Компоновка установки и трасс

Компоновка системы должна учитывать:

• Равномерность распределения потоков через теплообменник;
• Минимизацию локальных сопротивлений;
• Возможность обслуживания теплообменника и фильтров;
• Размещение узлов защиты от обмерзания.

Особое внимание уделяется расположению рекуператора относительно нагревателя и автоматики. Неправильная компоновка приводит к частым аварийным остановкам и снижению эффективности системы.

Эксплуатационные аспекты

На этапе проектирования необходимо предусмотреть:

• Доступ для чистки теплообменника;
• Возможность ручного и автоматического управления режимами оттайки;
• Контроль перепадов давления;
• Работу системы в переходных режимах.

Игнорирование этих вопросов приводит к росту эксплуатационных затрат и снижению фактической энергоэффективности системы.

Системы с рекуперацией тепла особенно чувствительны к ошибкам проектирования. Даже незначительные просчеты могут привести к остановке системы в холодный период.

Ошибки заказчиков

• Установка рекуперации без анализа экономической целесообразности;
• Ожидание быстрой окупаемости без учета эксплуатации;
• Игнорирование требований к обслуживанию;
• Отказ от автоматики или ее упрощение.

Ошибки проектирования

• Недооценка риска обмерзания;
• Отсутствие резервных режимов работы;
• Расчет только по максимальной эффективности;
• Игнорирование дополнительных потерь давления;
• Отсутствие сценариев частичной загрузки.

Ошибки монтажа и эксплуатации

• Нарушение герметичности теплообменника;
• Неправильная установка датчиков температуры и давления;
• Отключение систем защиты от обмерзания;
• Эксплуатация без регулярного обслуживания.

Инженерный подход Area+ основан на предварительной оценке целесообразности рекуперации, расчетной проверке режимов работы и выборе решений, устойчивых в реальных условиях эксплуатации. Это позволяет избежать ситуаций, когда система формально энергоэффективна, но практически неработоспособна.
