Монтаж приточно-вытяжной вентиляции: инженерные требования и практические особенности

В приточно-вытяжной вентиляции монтаж определяет не только реализацию расчетных расходов, но и их взаимосвязь. Если в отдельных системах приток или вытяжка могут «жить своей жизнью», то здесь они образуют единую аэродинамическую систему.

На этапе монтажа формируются следующие критичные параметры:

• Фактический баланс приточного и вытяжного воздуха;
• Устойчивость системы при изменении режимов работы;
• Распределение давления между помещениями;
• Корректность работы рекуперации и автоматики;
• Акустическая взаимосвязь приточных и вытяжных трактов.

Даже небольшие монтажные отклонения — различие фактических сопротивлений приточного и вытяжного контуров, несоосность узлов, ошибки в размещении датчиков — приводят к тому, что система выходит из баланса. В результате приточно-вытяжная установка может работать на предельных режимах, а фактический воздухообмен в помещениях перестает соответствовать расчетному.

Особенность таких систем в том, что проблемы редко локализуются в одном месте. Жалобы пользователей могут касаться сквозняков, шумов или запахов, тогда как первопричина находится в другом контуре или узле.

Для приточно-вытяжной вентиляции требования к подготовке объекта выше, чем для раздельных систем. Здесь важно учитывать не только трассировку и размещение оборудования, но и взаимное влияние всех элементов.

До начала монтажа должны быть зафиксированы:

1. Окончательные архитектурные и конструктивные решения;
2. Размещение всех инженерных систем, влияющих на трассировку;
3. Зоны обслуживания установки и доступы к ключевым узлам;
4. Сценарии эксплуатации и режимы работы системы.

Типовая ошибка — начинать монтаж приточно-вытяжной установки без окончательного понимания, как будет организован баланс воздуха. Например, приточные и вытяжные трассы прокладываются «по месту», без учета равенства сопротивлений и симметрии системы. В результате баланс приходится «ловить» уже на пусконаладке, часто с потерей расчетных параметров.

Отдельного внимания требует монтаж в действующих зданиях. Здесь любое изменение в одном контуре автоматически влияет на другой. Если входные условия не зафиксированы заранее, приточно-вытяжная система может начать конфликтовать с существующими вентиляционными или дымоудаляющими системами.

Монтаж приточно-вытяжной вентиляции должен рассматриваться как единый инженерный процесс, а не как параллельная установка притока и вытяжки. Попытка разделить эти работы почти всегда приводит к дисбалансу.

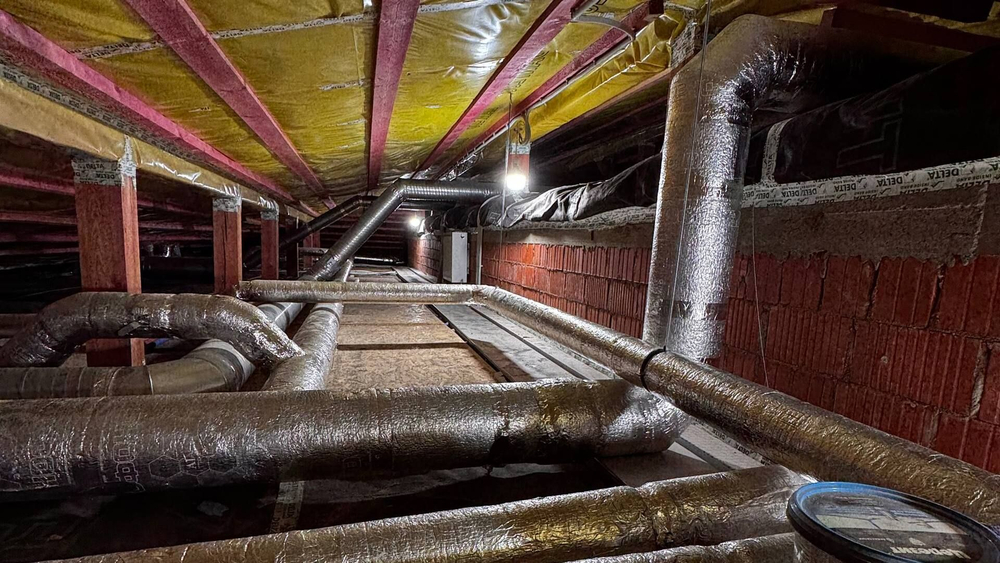

Первым этапом формируется базовая компоновка системы: размещение установки, ориентация приточных и вытяжных трактов, организация проходов через конструкции. На этом этапе закладывается принципиальная симметрия системы и возможность балансировки расходов.

Далее выполняется монтаж магистральных участков обоих контуров с учетом их взаимного влияния. Критично, чтобы сопротивления приточного и вытяжного трактов соответствовали расчетной логике. Упрощения в одном контуре автоматически отражаются на работе второго.

Завершающим этапом является монтаж распределительной части, автоматики и элементов рекуперации. Здесь особенно важно корректное размещение датчиков, заслонок и теплообменников. Ошибки на этом этапе приводят к тому, что система формально запускается, но не может стабильно работать во всех режимах.

В приточно-вытяжных системах есть узлы, где монтажные ошибки приводят не просто к локальным дефектам, а к нарушению баланса всей установки. Эти узлы требуют иной точности, чем в раздельных системах.

• Приточно-вытяжная установка: несоосность трактов, перекос корпуса → рост внутренних утечек, шум, снижение эффективности
• Рекуператор: подсос между притоком и вытяжкой → перенос запахов, потеря КПД
• Балансировочные элементы: установка «по месту» без доступа → невозможность устойчивой балансировки
• Шумоглушители: разная эффективность на притоке и вытяжке → акустический дисбаланс между помещениями
• Датчики давления и температуры: установка в зоне турбулентности → некорректная работа автоматики
• Обходные линии и байпас: неправильная ориентация → срыв режимов рекупераци

Ключевая особенность: система может быть собрана аккуратно, но работать нестабильно. Причина чаще всего не в одном узле, а в их взаимном влиянии.

В приточно-вытяжной вентиляции монтаж напрямую определяет возможность пусконаладки как инженерного этапа, а не как «подстройки». Автоматика здесь управляет сразу двумя потоками, и любые асимметрии монтажа усиливаются логикой управления.

Типовые конфликтные ситуации:

• Приточный и вытяжной контуры выходят на разные рабочие точки вентиляторов;
• Автоматика постоянно корректирует обороты, но не может стабилизировать баланс;
• Рекуперация работает не в расчетной зоне из-за некорректных датчиков.

В результате пусконаладка превращается в подбор компромиссов: снижать расходы, ограничивать режимы или отключать отдельные функции. Формально система работает, но теряет часть заложенных возможностей.

Ошибки в приточно-вытяжных системах удобно рассматривать через призму их системных последствий.

1. Ошибки балансировки контуров

Разные сопротивления притока и вытяжки, отсутствие симметрии. Итог — нестабильное давление в помещениях, сквозняки, шум.

2. Ошибки интеграции рекуперации

Подсосы, неправильные уклоны, ошибки в байпасах. Итог — запахи, обмерзание, потеря энергоэффективности.

3. Ошибки при передаче в эксплуатацию

Не зафиксированы регулировки, отсутствуют реальные рабочие параметры. Любое вмешательство в систему приводит к потере баланса.

Важно, что такие ошибки редко устраняются настройками. Чаще требуется вмешательство в монтажную часть.

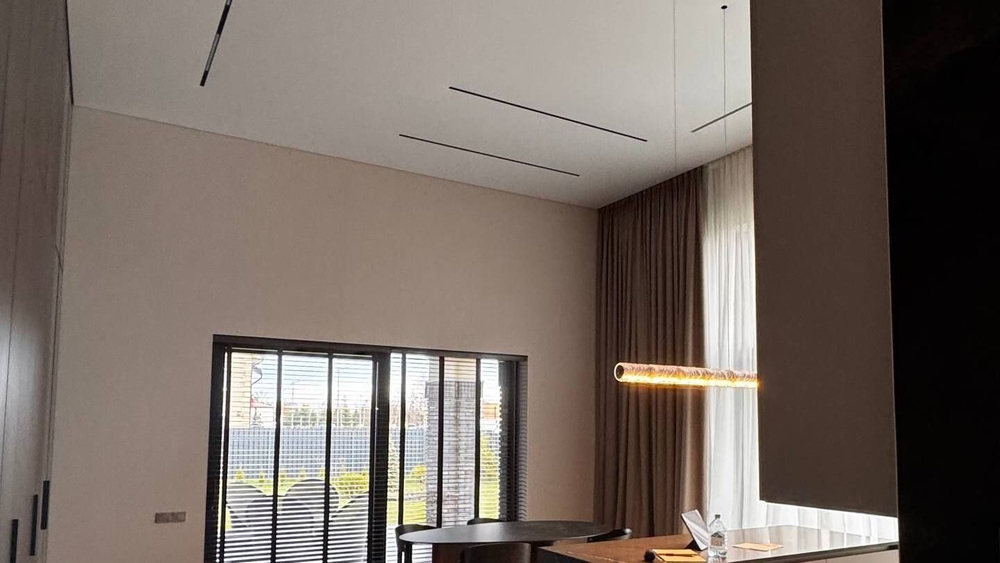

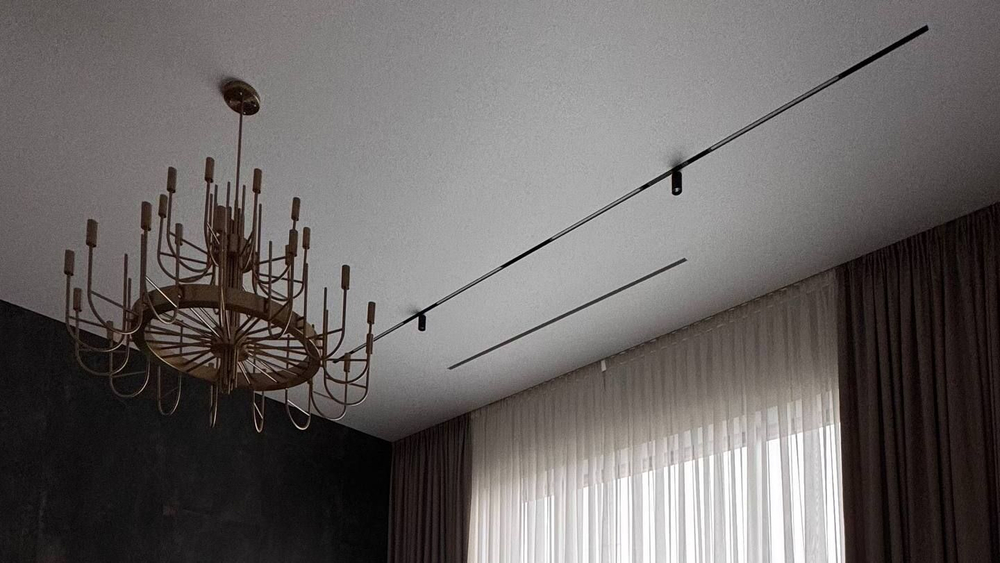

В инженерной практике Area+ приточно-вытяжная вентиляция рассматривается как единый балансируемый механизм. Монтаж выстраивается не по принципу «сначала приток, потом вытяжка», а как параллельное формирование взаимосвязанных контуров.

Подход включает:

1. Педварительную проверку симметрии и реализуемости проектных решений;
2. Контроль критичных узлов до закрытия конструкций;
3. Поэтапную балансировку еще на стадии монтажа;
4. Участие инженера при пусконаладке и фиксации рабочих режимов.

Это позволяет избежать ситуации, когда система формально смонтирована, но фактически неуправляема в эксплуатации.
