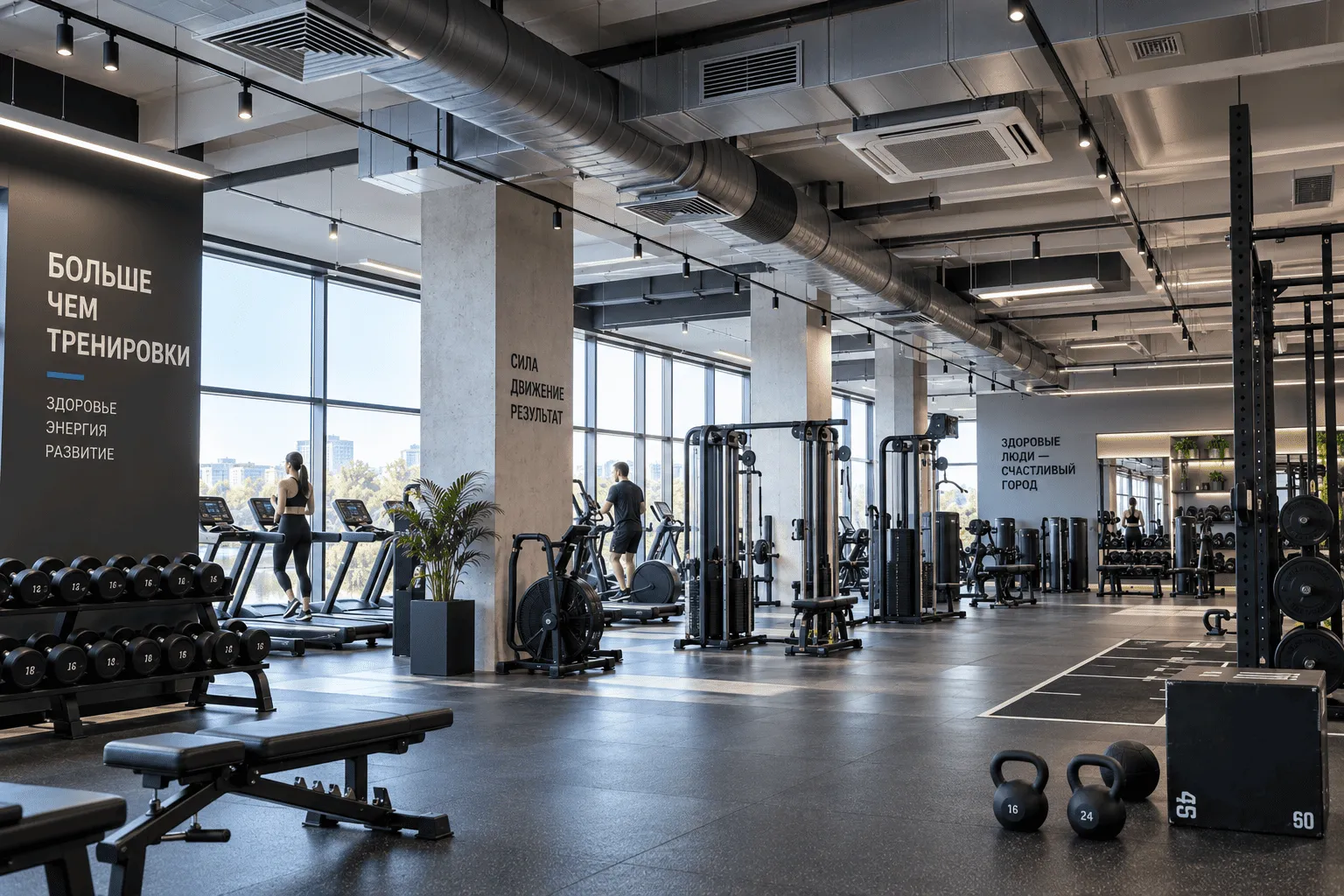

Вентиляция фитнес клуба и кондиционирование спортивных объектов под ключ

Независимо от того, строится ли крупный центр с нуля, открывается ли компактная студия фитнеса или проводится капитальный ремонт действующего здания, ошибки в расчетах приводят к духоте, образованию конденсата и плесени, неприятным запахам и оттоку клиентов. Если тренажерный зал плохо проветривается, выносливость спортсменов падает. Качественный спортивный микроклимат поддерживает высокую активность атлетов и продлевает срок службы отделки.

Инжиниринговая компания Area+ реализует проектирование ОВиК и профессиональный монтаж климатических систем для фитнес-клубов, спортзалов и велнес-комплексов любого масштаба в Санкт-Петербурге и Ленинградской области.

Инженерный расчет вентиляции фитнес-клуба опирается на действующую нормативно-правовую базу РФ. Офисные или торговые нормы кратности воздухообмена здесь неприменимы: при интенсивных физических нагрузках потребление кислорода и выделение CO₂ человеком возрастают в 3–5 раз по сравнению с состоянием покоя. Любой спортивный объект имеет свои сценарии пиковой загрузки.

При проектировании климатических систем специалисты Area+ руководствуются следующими документами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 118.13330.2012 «Общественные здания и сооружения»;
• СанПиН 2.1.2.1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды».

Расчетные нормы воздухообмена (СП и СанПиН)

Главный параметр для тренировочных зон — приточный объем наружного воздуха на одного человека, поэтому для подачи свежего потока проектируется мощная приточная вентиляция.

С точки зрения аэродинамики и санитарных норм, фитнес-клуб запрещено обслуживать одной единой приточно-вытяжной системой. Зонирование — главный принцип проектирования ОВиК. Учитывается профиль помещений: например, современная студия кроссфита требует иных параметров, чем зона отдыха.

1. Изоляция влажных и санитарных зон. Раздевалки, душевые, санузлы, сухая сауна и хамам объединены в автономные контуры вытяжной вентиляции. Приток в раздевалки организуется компенсационным способом из смежных чистых зон, а из душевых и санузлов производится жесткий забор воздуха с отрицательным дисбалансом.
2. Разделение тренировочных пространств. Тренажерный зал и залы групповых занятий имеют различные графики и интенсивность тепловыделений. Каждый спортивный зал проектируется индивидуально: например, залы групповых программ и танцевальная студия требуют быстрого снижения температуры перед началом динамичного занятия.
3. Особый режим аква-зоны. Вентиляция аква-комплексов организуется как полностью самостоятельная система, исключающая попадание влажного хлорированного воздуха в основной объем клуба.

Выбор инженерных решений определяет не только комфорт гостей, но и ежемесячные коммунальные платежи владельца бизнеса. В условиях климата Санкт-Петербурга нагрев притока зимой требует огромных энергозатрат.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка (ПВУ) с рекуператором — базовый элемент современной системы. Рекуперация позволяет использовать тепло вытяжного воздуха для нагрева холодного приточного потока с улицы без смешивания потоков.

• Роторные рекуператоры: обладающие высоким КПД (до 75–85%), подходят для основных тренировочных пространств.
• Пластинчатые рекуператоры: исключают перенос влаги и запахов, применяются в системах для раздевалок и вспомогательных зон.

Применение систем с рекуперацией сокращает затраты на отопление и нагрев притока в холодный период на 50–70%, обеспечивая окупаемость оборудования за 1,5–3 года.

Системы кондиционирования: VRF/VRV и Чиллер-Фанкойл

Вентиляция подает кислород, а кондиционирование снимает явные теплопритоки от людей, тренажеров и освещения. В системе закладывается точный контроль температуры для каждого помещения. За счет этого персональная студия или зал единоборств получают комфортный климат в автономном режиме.

• Мультизональные VRF/VRV-системы: позволяют к одному внешнему блоку подключать десятки внутренних блоков. Обеспечивают индивидуальный микроклимат в каждом зале.
• Системы Чиллер-Фанкойл: применяются на крупных спортивных объектах (от 2000 м²). В качестве хладагента используется вода или незамерзающий раствор.

Подачу охлажденного воздуха мы организуем через щелевые или вихревые диффузоры в верхней зоне, чтобы исключить сквозняки. Грамотно выстроенный приточный контур распределяет охлажденный воздух равномерно, сохраняя скорость движения воздуха в рабочей зоне не более 0,2–0,3 м/с.

Современный крытый бассейн в фитнес-клубе — источник повышенной влажности. Высокое влаговыделение с зеркала воды при отсутствии правильной обработки воздуха приводит к выпадению конденсата на витражах, разрушению конструкций и появлению плесени.

Для климатизации зоны бассейна и гидромассажа Area+ применяет:

• Специализированные ПВУ с двухступенчатой рекуперацией и встроенным тепловым насосом;
• Настенные и напольные прецизионные осушители воздуха;
• Автоматику поддержания целевой относительной влажности (50–60%) и температуры воздуха на 1–2 °C выше температуры воды.

Качественное осушение и поддержание правильного баланса воздуха гарантируют долгий срок службы отделки и комфорт посетителей.

Создание климатической системы спортивного центра проходит по строгому регламенту:

1. Сбор данных и инженерный аудит. Выезд инженера на объект в СПб или ЛО, проверка электрических и тепловых мощностей, оценка высоты потолков.
2. Проектирование раздела ОВиК. Выполнение теплотехнических и аэродинамических расчетов, 3D-моделирование трасс в BIM/AutoCAD, подбор оборудования.
3. Поставка климатического оборудования. Прямые поставки установок, мультизональных систем, шумоглушителей и автоматики.
4. Монтаж и интеграция. Прокладка воздуховодов (скрытая или открытая лофт-трассировка с окраской по RAL), монтаж фреоновых и водяных трасс, сборка щитов автоматики.
5. Пусконаладочные работы (ПНР). Инструментальный замер расходов воздуха, аэродинамическая балансировка, настройка сценариев автоматики по CO₂, оформление паспортов вентиляционных установок.

Эксплуатация вентиляции в фитнес-клубах протекает в жестком режиме. Высокая запыленность от спортивной магнезии и текстильная пыль приводят к быстрому загрязнению фильтров.

Распространенные ошибки проектирования и монтажа:

• Использование офисных стандартов: подача 30–40 м³/ч на человека ведет к катастрофической духоте в час пик.
• Отсутствие акустического расчета: высокие скорости воздуха в каналах (более 4–5 м/с) и отсутствие шумоглушителей создают гул.
• Дисбаланс притока и вытяжки: избыток вытяжки создает подсос холодного воздуха с улицы, а избыток притока заклинивает двери.
• Экономия на автоматике: отсутствие датчиков CO₂ и частотных преобразователей приводит к перерасходу электроэнергии в утренние часы.

Регулярная замена фильтров (раз в 2–3 месяца) и чистка теплообменников — обязательные условия сохранения гарантии и стабильного микроклимата.

Итоговая цена реализации проекта зависит от площади объекта, выделенной мощности, архитектуры здания и класса оборудования. Ниже представлены базовые ориентиры стоимости услуг Area+ в Санкт-Петербурге и Ленинградской области.

• Проблема: спортивный зал имел резко переменную нагрузку и высокие тепловыделения. Зимой требовался большой расход энергии на нагрев воздуха, а зашивать коммуникации потолком было нельзя из-за потери высоты.

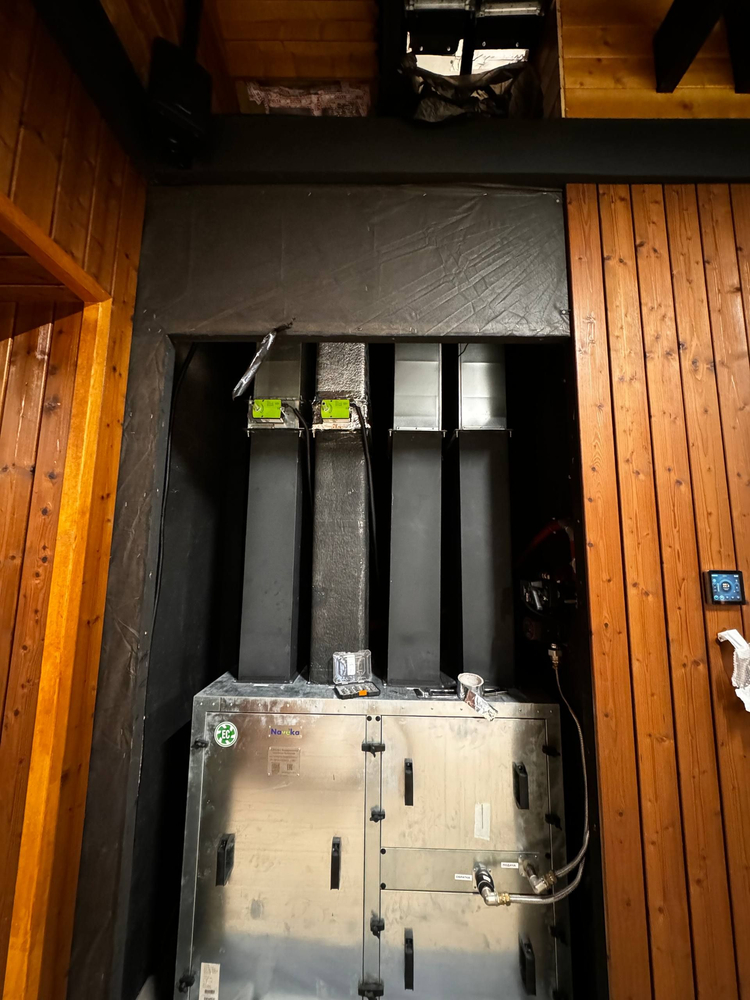

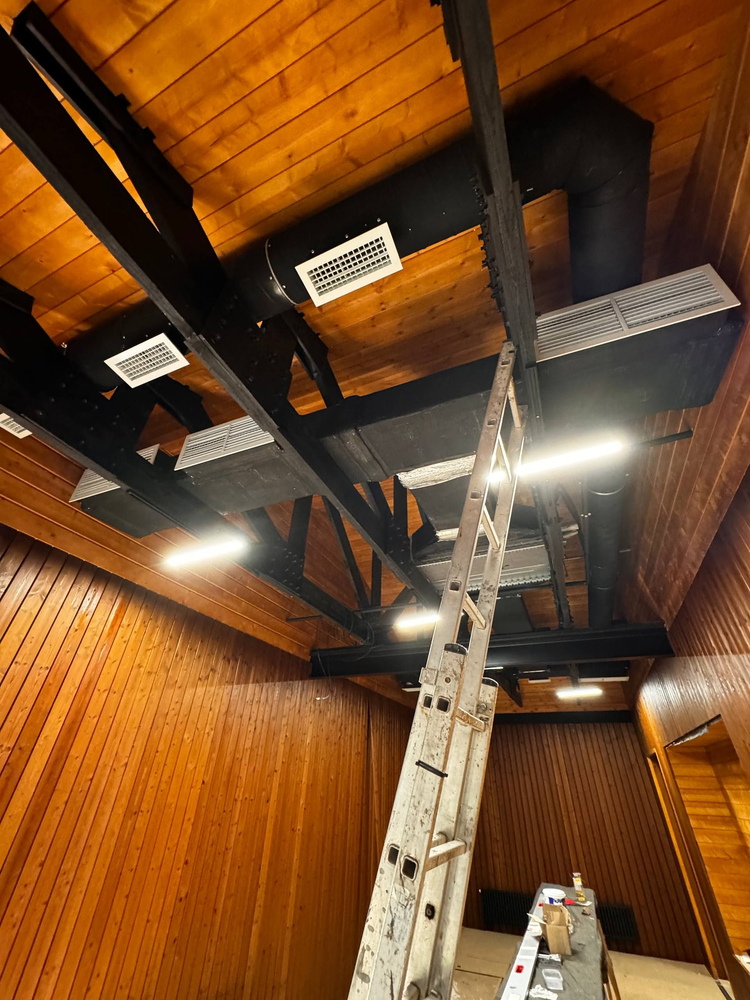

• Решение: установлена приточно-вытяжная система Naveka с роторным рекуператором и водяным нагревателем. Кондиционирование реализовано на канальных блоках Haier. Воздуховоды проложены открытым способом и окрашены в черный цвет (стиль Loft). Из санузлов и гаража организованы отдельные вытяжные контуры.
• Результат: объект сохраняет комфортные параметры воздуха даже при пиковых нагрузках, а затраты на нагрев притока зимой снизились на 60%.

1. Можно ли объединить вытяжку из душевых, санузлов и тренировочного зала в одну систему?

Нет, это категорически запрещено СП 60.13330.2020. Вытяжка из санузлов, душевых и саун должна быть автономной, чтобы исключить переток влаги и запахов.

2. Чем отличается работа кондиционера от работы вентиляции в фитнес-клубе?

Вентиляция подает свежий воздух с улицы и удаляет CO₂. Кондиционер только охлаждает или нагревает имеющийся в помещении воздух. Обе системы должны работать совместно.

3. Допускается ли открытая прокладка воздуховодов в спортивном зале?

Да, это популярное решение в стиле Loft. Открытая прокладка сохраняет высоту потолков, что важно для прыжковых зон и кроссфита. Воздуховоды окрашиваются порошковой краской в любой цвет по шкале RAL.
