Вентиляция бассейнов, SPA и больших домов: сложные проекты Area+
/Вентиляция и кондиционирование частного SPA-комплекса со спортзалом и баней
Объект: частный SPA-комплекс со спортивным залом и банной зоной · Локация: КП «Ленинское»
SPA-комплекс объединяет под одной крышей помещения с несовместимыми режимами эксплуатации: жилые и общественные зоны, спортивный зал с пиковыми нагрузками и банная зона с высокой температурой и влажностью. Единый контур вентиляции здесь не работает. Отдельная проблема бани — материалы: оцинкованные воздуховоды и стандартное оборудование в такой среде быстро выходят из строя. При этом объект жилой, и постоянный гул вытяжных вентиляторов в зоне отдыха неприемлем.
Задача
Разделить системы по режимам эксплуатации, подобрать для банной зоны термо- и влагостойкое исполнение, обеспечить комфортную температуру в помещениях разного объёма и удержать низкий уровень шума и высокий уровень отделки.
Решение
- Приточная установка Naveka с водяным нагревателем для общественных и жилых зон; удаление воздуха — отдельными вытяжными системами на малошумных вентиляторах Silent.

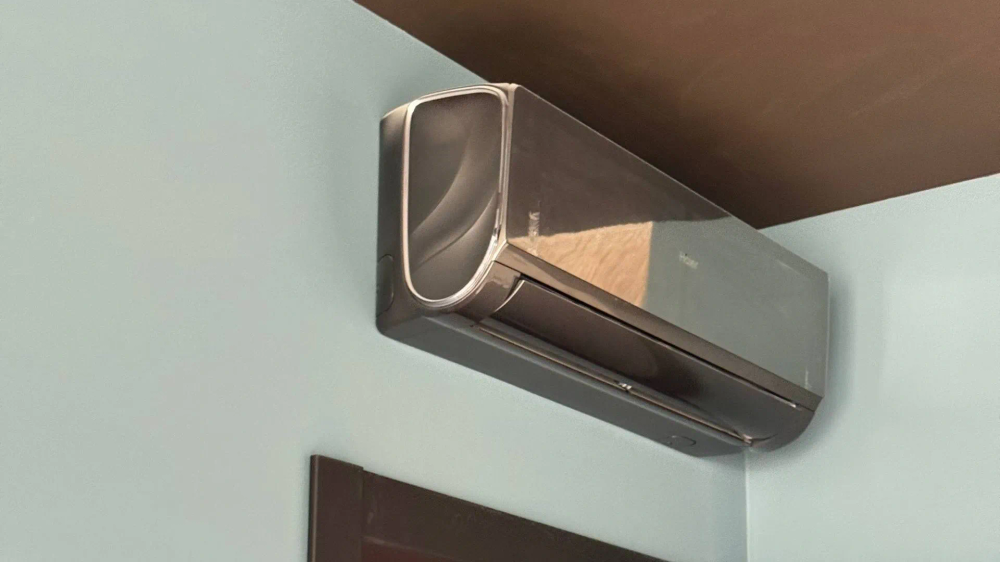

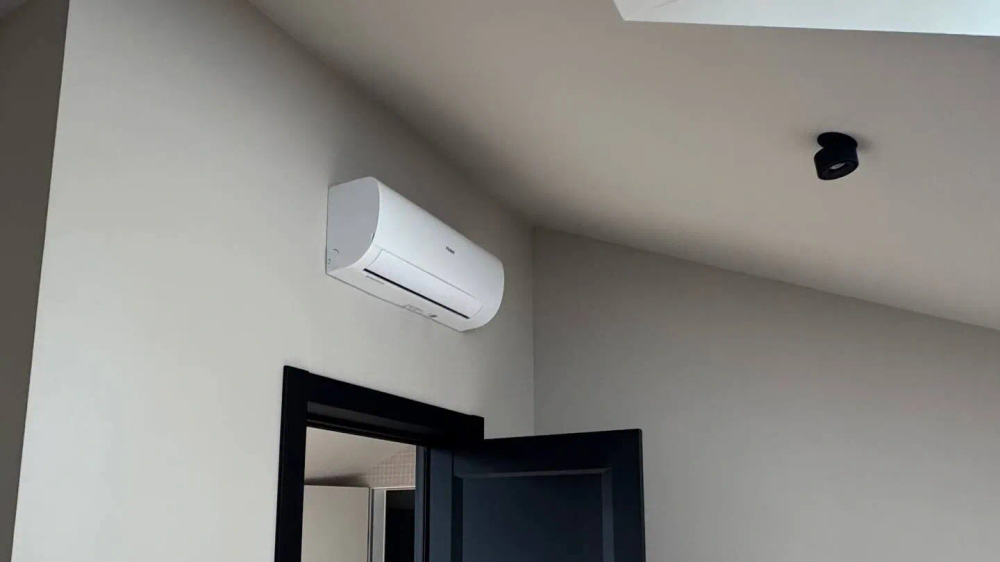

- Кондиционирование несколькими независимыми системами: мощный канальный внутренний блок в гостиной большого объёма и три настенные сплит-системы на отдельные комнаты и спортивный зал.
- Для бани — отдельная система с естественным притоком и вытяжкой; все воздуховоды и элементы вентиляционного оборудования в банной зоне выполнены из нержавеющей стали.
- Воздухораспределение на решётках Airgrille, включая декоративные модели с латунной отделкой.
Результат
Каждая зона комплекса получила систему под свой режим эксплуатации: банная — стойкую к температуре и влажности, спортивная — с отдельным охлаждением, жилая и общественная — с подогретым притоком и тихой вытяжкой. Вентиляционные элементы при этом стали частью интерьера.
/Вентиляция и кондиционирование частного спортивного зала 180 м²
Объект: частный спортивный зал · Локация: Всеволожск · Площадь: ~180 м²
Спортивный зал — помещение с резко переменной нагрузкой: во время тренировки тепло- и влаговыделение вырастают в разы, и воздухообмена, достаточного для пустого зала, не хватает уже через двадцать минут. При этом кратный воздухообмен зимой означает большой объём холодного наружного воздуха, который нужно нагреть. Дополнительно: зашивать воздуховоды подвесным потолком в зале — терять высоту, а гараж и санузлы требуют собственного удаления воздуха.
Задача
Обеспечить высокий воздухообмен под пиковую нагрузку без роста затрат на нагрев, разделить охлаждение по залам и решить вентиляцию вспомогательных помещений.
Решение
- Приточно-вытяжная установка Naveka с алюминиевым рекуператором и водяным нагревателем — постоянный приток и удаление воздуха с возвратом тепла и подогревом в холодный период.
- Кондиционирование разделено на две зоны: отдельные канальные внутренние блоки Haier в большом и малом залах с независимой регулировкой.
- Воздуховоды проложены открыто и окрашены в чёрный цвет — высота помещения сохранена, коммуникации вписаны в интерьер спортивного пространства.
- Ламельные вентиляционные решётки «Арктика».
- Отдельные вытяжные системы из санузлов и гаража, приток в эти зоны — через стеновые устройства КИВ.
Результат
Зал сохраняет комфортные параметры воздуха на пике тренировки, температура в большом и малом залах настраивается независимо, а рекуперация удерживает затраты на нагрев приточного воздуха в разумных пределах.
/Единый инженерный комплекс дома 1 000 м²: вентиляция, кондиционирование, увлажнение
Объект: частный дом · Локация: Лисий Нос · Площадь: ~1 000 м²
Дом на 1 000 м² с постоянным воздухообменом зимой сталкивается с эффектом, о котором вспоминают не сразу: наружный воздух при нагреве резко теряет относительную влажность, и в помещениях становится сухо — это ощущается и по самочувствию, и по деревянной отделке и мебели. Дополнительно на объекте есть зоны со своими режимами: два гаража и гриль-зона, где при работе вытяжного зонта удаляется большой объём воздуха и без компенсации возникает разрежение. И чем больше отдельных систем, тем выше риск получить дом с пятью разными пультами, которыми никто не пользуется.
Задача
Свести все инженерные системы дома в единый контур управления, поддерживать комфортную влажность зимой, обеспечить компенсацию воздуха в гриль-зоне, вынести оборудование за пределы жилых помещений и сохранить скрытую раздачу воздуха, включая зону второго света.
Решение
- Приточно-вытяжная установка Naveka производительностью около 1 800 м³/ч с водяным нагревателем; остальные приточные системы также с водяным нагревом; оборудование размещено в отдельной вентиляционной камере.
- Канальный адиабатический увлажнитель Turkov, интегрированный в систему вентиляции.
- Семь канальных кондиционеров Haier с раздачей через единую систему щелевых решёток Optimalvent; в зоне второго света использованы решётки длиной до 10 метров на отдельных участках.
- Для двух гаражей — отдельные приточные и вытяжные системы без рекуперации, заведённые в общее управление с основным пультом Naveka.
- Для гриль-зоны — собственные приток и вытяжка с вытяжным зонтом; система подключена к общему приточному пульту и обеспечивает компенсацию удаляемого воздуха при работе гриля, вытяжной вентилятор вынесен на кровлю.
- Наружные блоки кондиционирования и вытяжное оборудование размещены на кровле.
- Малошумная вытяжка от варочной поверхности.
Результат
Вентиляция, кондиционирование, увлажнение и локальные системы гаражей и гриль-зоны работают как один комплекс с общим управлением. Оборудование вынесено из жилых помещений в венткамеру и на кровлю, воздухораспределение скрыто в интерьере, а зимой влажность поддерживается на комфортном уровне.
/ Комплекс вентиляции и кондиционирования дома 1 000 м² с бассейном 300 м²
Объект: частный дом с бассейном · Локация: Зеленогорск · Площадь дома: ~1 000 м², бассейна: ~300 м² (всего ~1 300 м²)
Бассейн площадью около 300 м² — это непрерывное испарение воды. Без контроля влажности избыточная влага конденсируется на окнах и конструкциях, и последствия проявляются не сразу, а через сезон — на отделке и несущих элементах. При этом зона бассейна и жилая часть дома не могут обслуживаться одной системой: у них разные требования по влажности и температуре. Отдельный пласт сложностей дала архитектура: в зоне второго света высота достигает 8–9 метров, объёмы воздуха большие, а трассы к кровле проходят через этажи и попадают под требования пожарной безопасности.
Задача
Развести вентиляцию жилой части и зоны бассейна, обеспечить контроль влажности в бассейне, организовать зональное кондиционирование дома площадью около 1 000 м² и вписать воздуховоды большого сечения в конструктив здания с соблюдением противопожарных требований.
Решение
- Для основного здания — три приточно-вытяжные установки Naveka с водяными нагревателями и три отдельные вытяжные системы под назначение разных групп помещений.
- Кондиционирование дома на базе VRF-системы Haier с восемью канальными внутренними блоками — зонирование климата по частям здания.
- Для бассейна — отдельная приточно-вытяжная установка Naveka производительностью около 7 000 м³/ч со встроенной системой осушения: одновременно воздухообмен и контроль влажности.

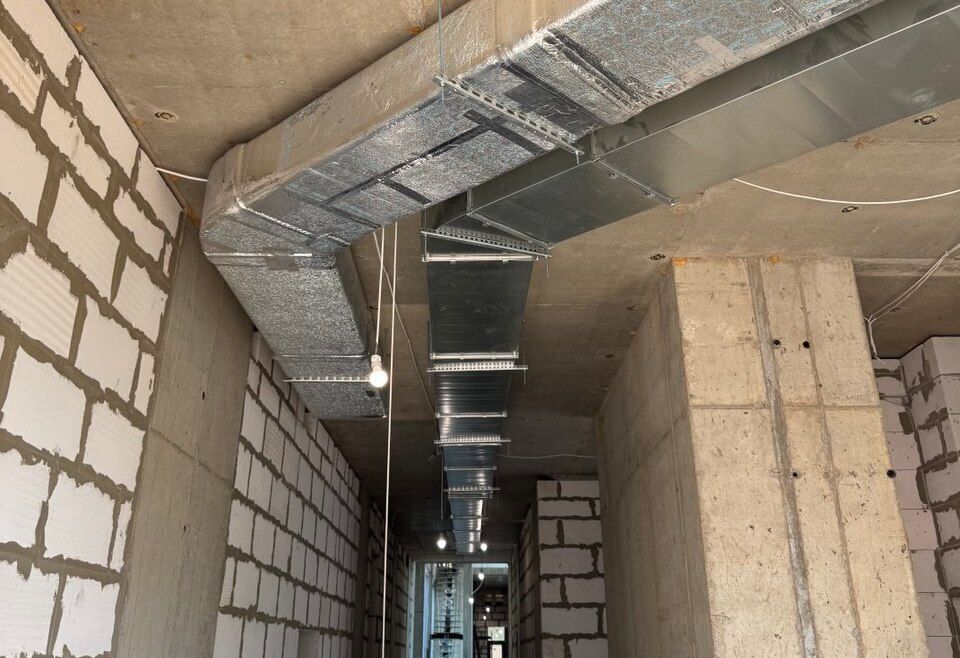

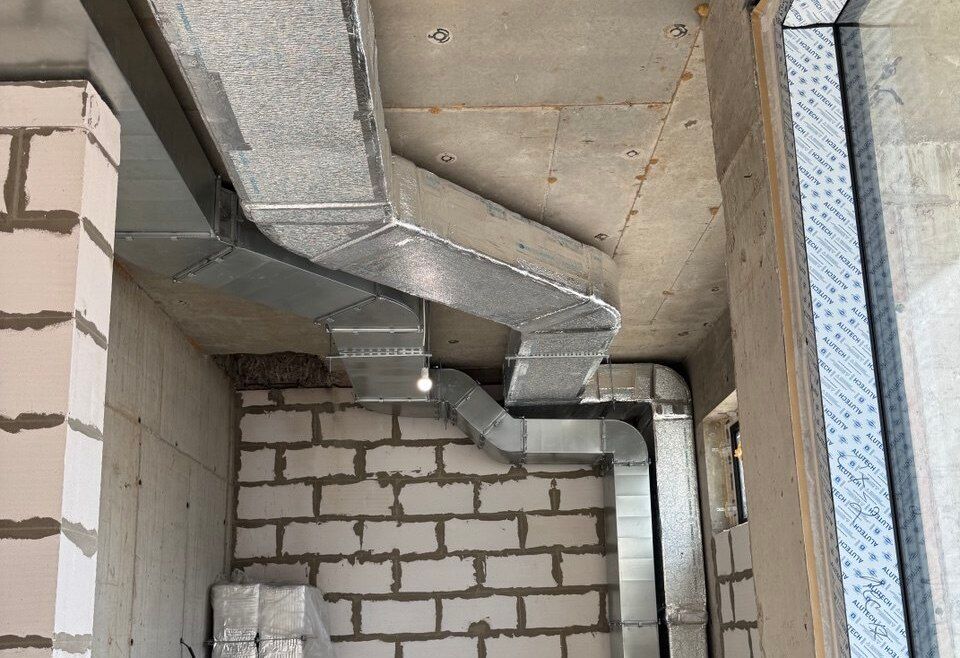

- Воздуховоды большого сечения и детально проработанная трассировка с учётом высоты помещений 8–9 метров.
- Вертикальные вентиляционные шахты с огнезащитной изоляцией для вывода систем на кровлю.
- Щелевые решётки Invisiline во всех помещениях.
Результат
Создана комплексная климатическая система на объект общей площадью около 1 300 м²: жилая часть с зональным кондиционированием, бассейн с контролем влажности, инженерные трассы интегрированы в конструктив с соблюдением требований пожарной безопасности.
