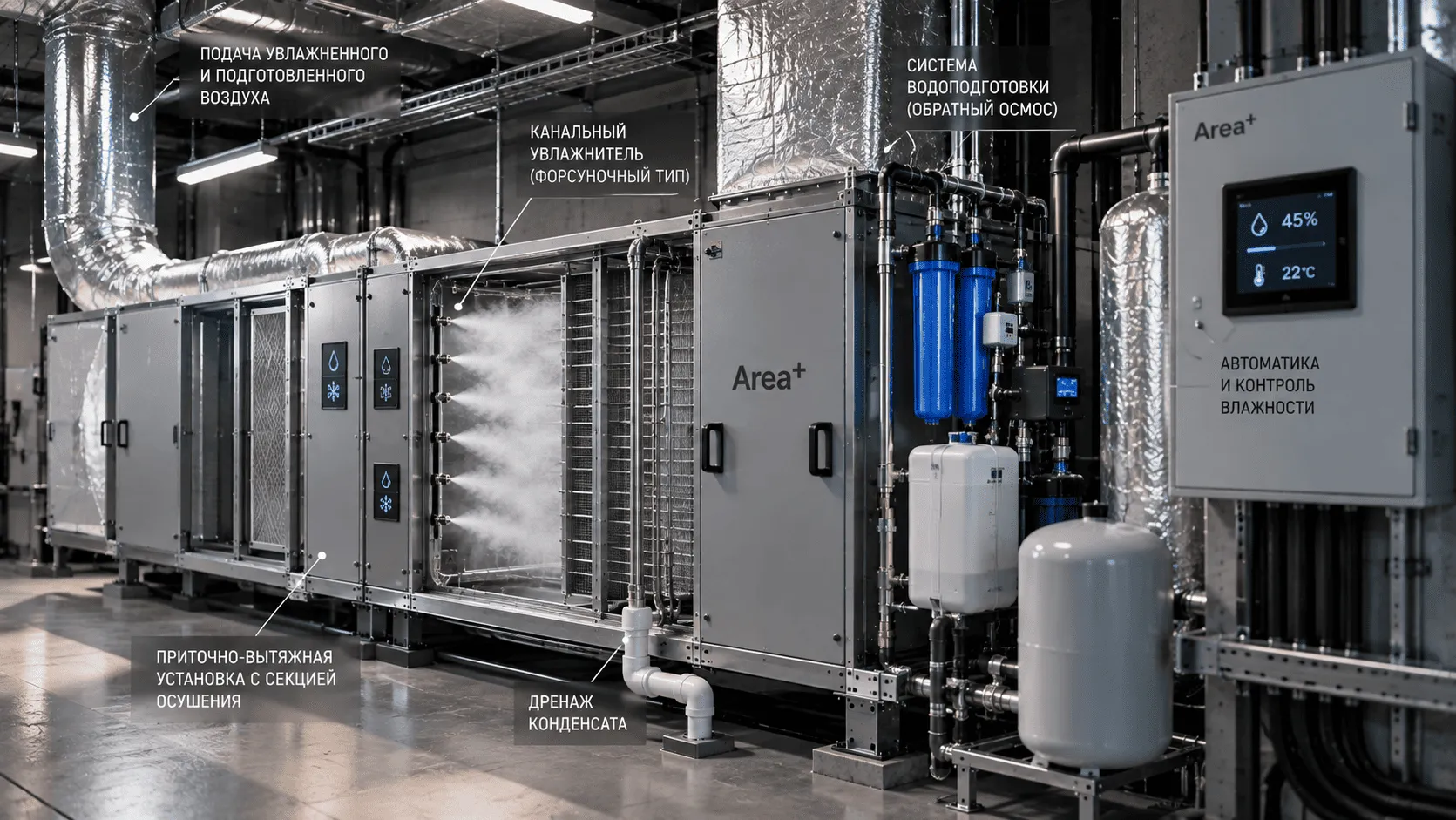

Монтаж систем вентиляции с увлажнением и осушением воздуха под ключ

Работа инженерных систем вентиляции и кондиционирования регламентируется нормами СП 60.13330.2020 («Отопление, вентиляция и кондиционирование воздуха»). Согласно стандарту, допустимая относительная влажность в жилых помещениях в холодный период должна находиться в пределах 30–45% (оптимальная — 45–60%). В летний период показатель не должен превышать 60–65%.

Обычные бытовые приборы не способны равномерно поддерживать эти параметры на больших площадях. Чтобы решить эту задачу, в вентиляционные каналы монтируют центральные увлажнители и осушители, сопряженные с автоматикой приточно-вытяжной установки (ПВУ).

Центральное увлажнение воздуха в приточно-вытяжной вентиляции

В холодное время года уличный воздух содержит минимальное количество влаги. При его нагревании внутри помещения относительная влажность падает до критических 10–15%, что негативно сказывается на здоровье людей, состоянии деревянной мебели и паркета. Центральный канальный увлажнитель решает эту проблему, насыщая приточный поток влагой непосредственно перед его подачей в распределительные воздуховоды.

В инженерной практике используются два основных типа центрального увлажнения:

1. Изотермическое (паровое) увлажнение. В основе лежит генерация пара. Используется электродный парогенератор или ТЭНовый прибор. Пар под давлением подается через парораспределительную трубку, смонтированную внутри воздуховода.
   Плюсы: Бактерицидная безопасность (пар стерилен), высокая точность регулирования, отсутствие белого налета на мебели.
   Особенности: Требует значительного расхода электроэнергии на нагрев воды.
2. Адиабатическое увлажнение. Насыщение влагой происходит за счет распыления мелкодисперсной водяной пыли. В современных премиум-системах применяется форсуночная система увлажнения высокого давления (рабочее давление около 70 бар), создающая облако с размером капель до 5–10 микрон.
   Плюсы: Минимальное энергопотребление, дополнительный эффект охлаждения воздуха в летний период.
   Особенности: Необходима глубокая водоподготовка. Питающая вода должна пройти через систему обратного осмоса, чтобы стать деминерализованной. В противном случае соли жесткости осядут на элементах вентиляции и мебели. Для обеззараживания используются встроенные серебряные стержни (ультрафиолетовые лампы) и регулярная автоматическая промывка системы.

Избыточная влажность приводит к образованию конденсата на окнах, появлению плесени и разрушению отделочных материалов. Проблема особенно актуальна летом при высокой влажности наружного воздуха, а также круглогодично в зонах бассейнов и спа-комплексов.

Для удаления избыточной влаги применяется канальный осушитель воздуха конденсационного типа, встраиваемый в систему рециркуляции или притока.

1. Принцип работы: Влажный воздух проходит через испаритель, где хладагент охлаждает его ниже точки росы. Влага конденсируется и выводится в дренаж. Затем осушенный воздух проходит через конденсатор, где нагревается до комфортной температуры и подается обратно в помещение.
2. Компоненты: Компрессорно-конденсаторный блок, компрессор, хладагент, поддон для сбора конденсата.
3. Показатели: Основной характеристикой системы является влагосъем (измеряется в л/сутки).

Альтернатива: Для помещений с низкими температурами (ниже +15°C) используется адсорбционный метод осушения, где влагу поглощает вращающийся ротор с силикагелем, а для восстановления его свойств применяется непрерывная регенерация ротора потоком горячего воздуха.

Инженерные решения по контролю влажности проектируются индивидуально под каждый объект, так как архитектурные особенности существенно влияют на трассировку воздуховодов и размещение оборудования.

Вентиляция с контролем влажности для загородных домов и квартир премиум-класса

Принцип работы систем один и тот же, различаются компоновка оборудования и требования к его габаритам.

В частных домах площадью от 150 до 1000 кв. м места под оборудование обычно достаточно, поэтому монтируется комплексная приточно-вытяжная вентиляция с увлажнением на базе адиабатических систем высокого давления. Форсунки могут располагаться как непосредственно в комнатах (прямое распыление), так и внутри вентиляционных каналов.

В квартирах основные ограничения — дефицит запотолочного пространства и жесткие требования к уровню шума:

• Компактность. Выбираются плоские ПВУ с интегрированным сотовым или ультразвуковым увлажнителем. Прибор размещается за подвесным потолком в коридоре или санузле.
• Шумоглушение. Сразу после вентиляционной установки монтируются эффективные пластинчатые или трубчатые шумоглушители, чтобы исключить передачу гула от вентиляторов и шума распыления воды в жилые комнаты.

Вентиляция и осушение воздуха в крытых бассейнах

Проектирование вентиляции бассейнов — технически сложная задача. Здесь воздухообмен рассчитывается не по кратности или количеству людей, а по объему испаряющейся воды с зеркала бассейна. Расчет влаговыделения производится по немецкому стандарту VDI 2089.

Наши специалисты при расчете учитывают:

• Площадь зеркала воды.
• Температуру воды и воздуха (обычно +28°C и +30°C соответственно).
• Наличие и тип защитного покрывала для воды.
• Интенсивность использования бассейна.

Для таких объектов мы применяем специализированные осушители воздуха, которые работают совместно с приточно-вытяжной установкой. Воздухораспределители проектируются так, чтобы сухой теплый воздух обдувал окна вдоль стен, предотвращая их запотевание, но не направлялся непосредственно на зеркало воды, увеличивая испарение.

Итоговая стоимость реализации проекта рассчитывается на основании теплотехнического расчета, спецификации оборудования и сложности монтажных работ. Наша компания составляет подробное коммерческое предложение, в котором фиксируется, сколько стоят материалы и монтаж, еще до подписания договора.

Цены на проектирование систем ОВК с контролем влажности

Качественный монтаж системы увлажнения воздуха невозможен без детального проекта. Мы выполняем профессиональное проектирование систем ОВК, учитывая архитектурные особенности каждого объекта, требования СП и пожелания заказчика к автоматизации.

• Проектирование системы вентиляции и контроля влажности для квартир (до 150 кв. м): от 25 000 руб.
• Проектирование для загородных домов (от 200 до 500 кв. м): от 45 000 руб.
• Проектирование вентиляции и осушения бассейна: от 35 000 руб.

Ниже приведены ориентировочные цены на основные виды работ по установке систем поддержания влажности в Санкт-Петербурге и Ленинградской области:

Мы осуществляем весь комплекс работ по принципу «одно окно» — от первой консультации до последующего обслуживания установленного оборудования. Профессиональный подход к каждому этапу гарантирует надежную работу системы в течение многих лет.

1. Расчет и проектирование. Наш инженер проводит аудит объекта, определяет параметры воздухообмена, рассчитывает необходимый влагосъем для лета и производительность увлажнения для зимы.
2. Подбор и поставка оборудования. На основе проекта подбираются вентиляционная установка, увлажнитель, осушитель и система водоподготовки. Оборудование и расходный материал доставляются на объект.
3. Монтажные работы. Наши квалифицированные монтажники прокладывают воздуховоды, интегрируют секции увлажнения и осушения, монтируют трассы высокого давления, подключают водопровод и дренажную систему.
4. Пусконаладка. Ведущий инженер проводит гидравлические испытания трасс под давлением, проверяет герметичность всех соединений, настраивает работу датчиков влажности и программирует логические контроллеры.
5. Сдача объекта. Подписывается акт выполненных работ, заказчику выдается исполнительная документация. Предоставляется официальная гарантия на оборудование и монтажный процесс.
6. Регулярный сервис. Профессиональный уход критически важен для сохранения гигиеничности систем. Вы можете заказать у нас сервисное обслуживание систем увлажнения, которое включает дезинфекцию баков, замену форсунок, чистку фильтров осмоса и замену электродов в парогенераторах.

При монтаже систем контроля влажности необходимо строго соблюдать технологические регламенты, чтобы избежать протечек воды и порчи отделки помещений.

• Участок испарения (длина смешения). При установке канального парораспределителя или форсунки в воздуховоде образуется зона «мокрого» воздуха, где влага еще не успела полностью испариться. Длина этого участка может составлять от 0,5 до 2 метров. В этой зоне внутри воздуховода не должно быть поворотов, ответвлений, фильтров или шумоглушителей. Сам воздуховод на этом отрезке выполняется из нержавеющей стали и теплоизолируется во избежание образования конденсата.
• Подключение дренажа. Любой увлажнитель и осушитель сбрасывает дренажную воду. Слив конденсата должен осуществляться через специальный сифон с разрывом струи (гидрозатвор), чтобы исключить попадание запахов из канализации в приточную систему вентиляции. Трубопровод прокладывается с уклоном не менее 1–2 см на каждый метр длины.
• Качество подаваемой воды. Для адиабатических систем требуется деминерализованная вода. Показатель общей жесткости должен быть близок к нулю. Без системы обратного осмоса форсунки быстро забьются солями жесткости, а распыляемая вода оставит белый налет на мебели и внутренних поверхностях вентиляционных каналов.

Непрофессиональный монтаж климатического оборудования часто приводит к серьезным авариям и некорректной работе всей системы вентиляции. На основе анализа сторонних объектов мы выделили основные ошибки, совершаемые неопытными монтажниками:

• Отсутствие или некорректный монтаж системы водоподготовки.
  Результат: Быстрый выход из строя форсунок высокого давления, налет солей жесткости на лопатках вентиляторов и элементах мебели в комнатах.
• Неправильный выбор места для датчиков влажности. Если комнатный гигростат установлен слишком близко к распределительной решетке приточного воздуха, он будет фиксировать завышенную влажность и отключать увлажнитель раньше времени. В комнатах при этом воздух останется сухим.
• Игнорирование требований к длине участка испарения. Распыление влаги слишком близко к поворотам воздуховодов приводит к выпадению капель на стенках канала. Это вызывает коррозию металла, размокание строительных конструкций и появление грибка.
• Неправильное обустройство дренажной линии. Прокладка дренажной трубы без уклона или подключение к канализации без сифона с разрывом струи приводит к застою воды, появлению неприятных запахов и риску размножения бактерий типа Legionella.

Единый инженерный комплекс дома 1 000 м²: вентиляция, кондиционирование, увлажнение

Объект: частный дом · Локация: Лисий Нос · Площадь: ~1 000 м²

Проблема

Дом на 1 000 м² с постоянным воздухообменом зимой сталкивается с эффектом, о котором вспоминают не сразу: наружный воздух при нагреве резко теряет относительную влажность, и в помещениях становится сухо — это ощущается и по самочувствию, и по деревянной отделке и мебели. Дополнительно на объекте есть зоны со своими режимами: два гаража и гриль-зона, где при работе вытяжного зонта удаляется большой объём воздуха и без компенсации возникает разрежение. И чем больше отдельных систем, тем выше риск получить дом с пятью разными пультами, которыми никто не пользуется.

Задача

Свести все инженерные системы дома в единый контур управления, поддерживать комфортную влажность зимой, обеспечить компенсацию воздуха в гриль-зоне, вынести оборудование за пределы жилых помещений и сохранить скрытую раздачу воздуха, включая зону второго света.

Решение

– Приточно-вытяжная установка Naveka производительностью около 1 800 м³/ч с водяным нагревателем; остальные приточные системы также с водяным нагревом; оборудование размещено в отдельной вентиляционной камере.

– Канальный адиабатический увлажнитель Turkov, интегрированный в систему вентиляции.

– Семь канальных кондиционеров Haier с раздачей через единую систему щелевых решёток Optimalvent; в зоне второго света использованы решётки длиной до 10 метров на отдельных участках.

– Для двух гаражей — отдельные приточные и вытяжные системы без рекуперации, заведённые в общее управление с основным пультом Naveka.

– Для гриль-зоны — собственные приток и вытяжка с вытяжным зонтом; система подключена к общему приточному пульту и обеспечивает компенсацию удаляемого воздуха при работе гриля, вытяжной вентилятор вынесен на кровлю.

– Наружные блоки кондиционирования и вытяжное оборудование размещены на кровле.

– Малошумная вытяжка от варочной поверхности.

Результат

Вентиляция, кондиционирование, увлажнение и локальные системы гаражей и гриль-зоны работают как один комплекс с общим управлением. Оборудование вынесено из жилых помещений в венткамеру и на кровлю, воздухораспределение скрыто в интерьере, а зимой влажность поддерживается на комфортном уровне.

Какая оптимальная влажность должна быть в доме зимой и летом?

Согласно санитарным нормам и правилам проектирования, комфортный диапазон относительной влажности для человека составляет от 40% до 60%. В зимний период из-за работы системы отопления влажность падает ниже 20%, что требует принудительного увлажнения. Летом, особенно в дождливую погоду, влажность может подниматься до 70–80%, вызывая духоту, поэтому может стоять задача осушения воздуха до комфортных 50%.

Сколько электроэнергии потребляет форсуночное увлажнение по сравнению с паровым?

Паровое увлажнение (изотермическое) нагревает воду до кипения и подает готовый пар в вентиляционный канал. Оно требует значительных ресурсов (около 750 Вт на 1 литр испаренной воды), но не нуждается в сложной многоступенчатой очистке воды и работает тише в жилых зонах. Форсуночное увлажнение (адиабатическое) распыляет воду под высоким давлением в виде микропыли непосредственно в воздух, потребляя минимум энергии (около 10 Вт на литр), но требует обязательного монтажа системы обратного осмоса и регулярного обслуживания форсунок.

Нужна ли водоподготовка для систем центрального увлажнения?

Да, водоподготовка обязательна для систем любого типа. Для форсуночного адиабатического увлажнения необходима деминерализованная вода высокой степени очистки (обратный осмос), иначе форсунки быстро забьются солями, а на мебели появится белый налет. Для паровых увлажнителей водоподготовка также рекомендуется: она снижает интенсивность образования накипи на ТЭНах или электродах, что значительно увеличивает межсервисный интервал работы оборудования.
