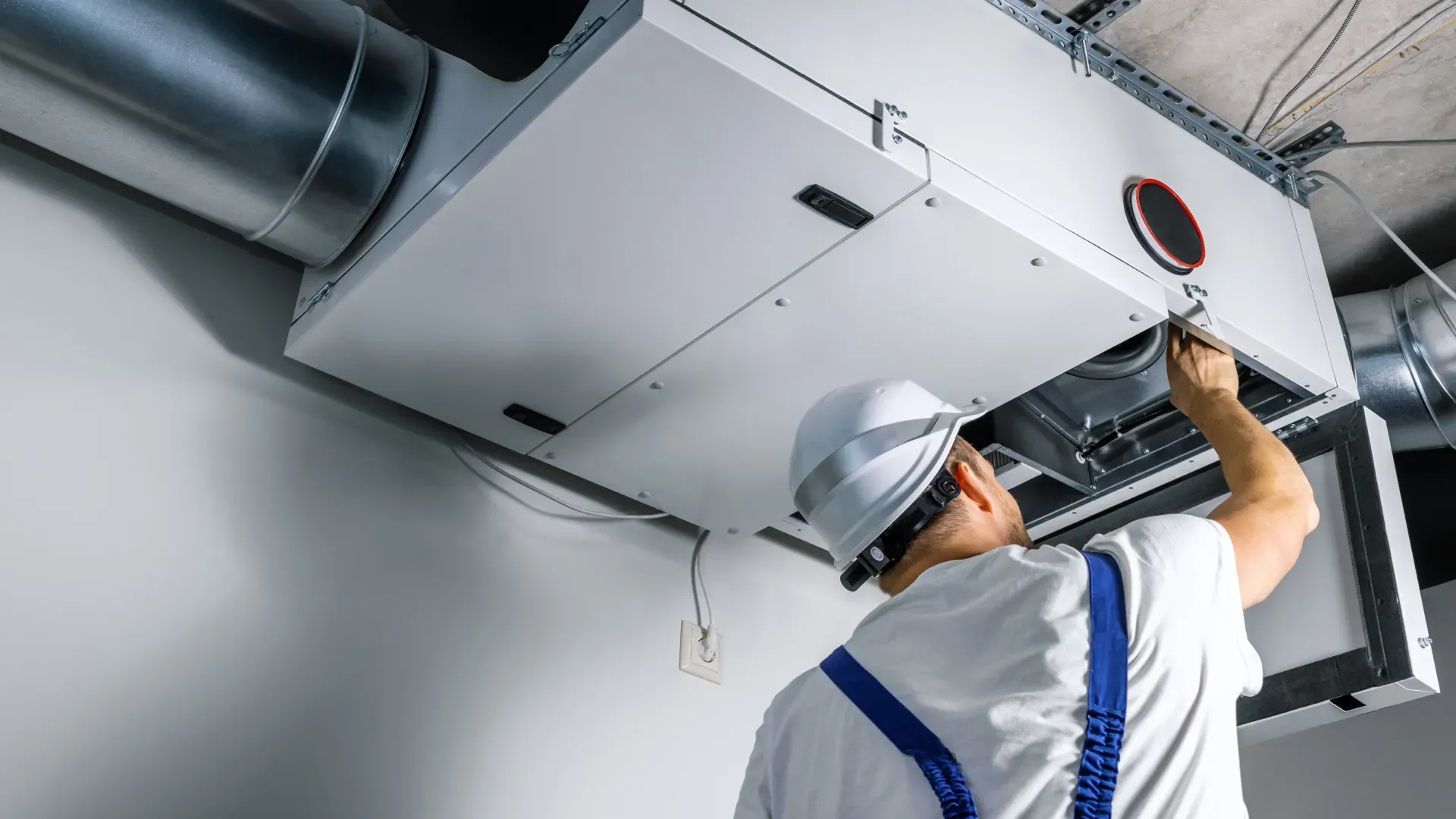

Монтаж систем вентиляции с рекуперацией тепла под ключ в СПб и ЛО

Рекуперация — это процесс передачи тепловой энергии от вытягиваемого из помещения воздуха приточному (свежему) воздуху без их прямого смешивания. В холодный период времени теплый вытяжной воздух проходит через теплообменник (рекуператор) и нагревает холодный воздух с улицы. Летом система работает в обратном направлении, помогая сохранять прохладу внутри помещений и снижая нагрузку на систему кондиционирования.

Согласно своду правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», применение энергоэффективных технологий, таких как рекуперация, позволяет снизить эксплуатационные затраты на нагрев вентиляционного воздуха до 80%. Благодаря этому в помещениях поддерживается здоровый микроклимат с оптимальным уровнем влажности и минимальной концентрацией углекислого газа (для контроля которого часто монтируются дополнительные CO2-датчики).

Однако стабильность этой технологии напрямую зависит от качества сборки. Некачественный монтаж рекуператора воздуха или нарушение герметичности воздуховодов приводит к перетоку запахов из вытяжного контура в приточный, образованию наледи и падению КПД теплообменника. Грамотная организация монтажных работ позволяет избежать этих проблем. Установка рекуператора требует точной настройки баланса воздушных потоков, герметизации всех соединений и соблюдения правил уклона для отвода конденсата.

При подборе оборудования важно учитывать физические особенности различных типов теплообменников, так как они диктуют специфические монтажные требования.

1. Пластинчатые (перекрестноточные и противоточные) рекуператоры
   Пластинчатые установки отличаются простотой конструкции и относительно невысокой стоимостью. Потоки воздуха разделены тонкими пластинами из алюминия или пластика. Главная особенность монтажа таких систем — обязательное образование конденсата при встрече теплого влажного воздуха с холодным. Надежная организация дренажа с уклоном не менее 1–2% и установка сифона с водяным затвором (или сухой сифон) исключат появление неприятных запахов.
2. Роторные рекуператоры
   В основе конструкции лежит вращающийся барабан из гофрированной ленты. Такие устройства обладают повышенным коэффициентом полезного действия (КПД) и практически не подвержены обмерзанию в зимний период, так как влага частично возвращается обратно в помещение. Монтаж роторного рекуператора чаще всего выполняется в больших загородных домах и объектах коммерческого назначения. Рекомендуется заказывать оборудование этого типа на этапе проектирования здания. Из-за наличия вращающихся деталей установка требует строго горизонтального позиционирования по уровню во избежание перекоса ротора и преждевременного износа подшипников.
3. Энтальпийные рекуператоры (с возвратом влаги)
   Энтальпийные теплообменники используют специальную мембрану, которая пропускает через себя не только тепло, но и молекулы водяного пара. Это оптимальное решение для квартир, так как зимой воздух в жилых помещениях не пересушивается. Важное преимущество при монтаже — отсутствие образования свободного конденсата, что позволяет монтировать установку без подключения к дренажу. Это значительно упрощает выбор места установки (например, при монтаже в гардеробной или за подвесным потолком в коридоре).

Финальная стоимость монтажа вентиляции с рекуперацией рассчитывается индивидуально и фиксируется в договоре. На цену влияют объем производительности оборудования (м³/ч), общая длина трасс, тип используемых воздуховодов и сложность интеграции автоматики. Чтобы сориентироваться, сколько стоит реализация проекта, ознакомьтесь с таблицей цен.

Ниже представлена подробная смета на основные виды выполняемых работ.

Требования к вентиляционной системе зависят от типа объекта и его планировки.

Монтаж с рекуперацией в квартире

Основной вызов при работе в квартирах — жесткий дефицит свободного пространства и строгие требования к уровню шума. Установку ПВУ обычно располагают на застекленном балконе, лоджии или под потолком во вспомогательных помещениях (гардеробные, санузлы).

Тип и сечение воздуховодов подбираются под конкретный объект: чаще это круглая разводка за подвесным потолком, реже — плоские полужесткие каналы диаметром 75 или 90 мм, которые можно спрятать в стяжку пола. Особое внимание монтажная бригада уделяет установке эффективных шумоглушителей на приточный и вытяжной контуры сразу после вентиляционной установки, чтобы минимизировать аэродинамический шум. Смонтировать систему вентиляции недорого без потери качества в квартире возможно при правильном подборе сечения воздуховодов и отказе от избыточных систем догрева. Оформить заказ на предварительный расчет параметров квартиры можно на нашем сайте.

Установка системы в загородном доме и коттедже

В частных домах монтажные работы часто увязываются со смежными инженерными системами. Приточно-вытяжная вентиляция с рекуперацией может интегрироваться с канальными нагревателями (водяными или электрическими) для догрева воздуха в сильные морозы, а также с централизованными системами увлажнения воздуха.

При монтаже в коттедже критически важно правильно организовать проход через кровлю для выброса отработанного воздуха и спроектировать приточную шахту на безопасном расстоянии от дымоходов, фановых стояков и мест парковки автомобилей во избежание засасывания посторонних запахов.

Проектирование и монтаж в офисах и коммерческих помещениях

Для офисов, ресторанов и спортивных залов характерны высокие показатели расхода воздуха (от 1000 до 5000+ м³/ч) и высокая плотность людей. В части коммерческих объектов — например, в крупных офисных зданиях — может быть оправдано зонирование с применением VAV-систем (вентиляция с переменным расходом воздуха на основе датчиков CO₂). Это решение не является обязательным: его целесообразность определяется расчётом срока окупаемости для конкретного объекта.

Профессиональный монтаж на таких объектах предполагает использование оцинкованных спирально-навивных воздуховодов большого диаметра, монтаж массивных приточно-вытяжных машин в специализированных венткамерах или на кровле здания с обязательным проведением шефмонтажа от представителей завода-изготовителя. Мы выполняем комплексный аудит проекта перед поставкой оборудования.

Качественный монтаж систем вентиляции с рекуперацией тепла под ключ требует последовательного выполнения всех технологических этапов. Нельзя приступать к сборке без предварительных расчетов.

1. Выезд инженера и замеры. Специалист оценивает архитектурные особенности здания, места возможных проходов трасс, возможности по выделенной электрической мощности и условия отвода конденсата.
2. Разработка проекта. На этом этапе выполняется расчет воздухообмена, подбираются сечения воздуховодов, выполняется акустический расчет. Наша компания разрабатывает индивидуальный проект вентиляции с рекуперацией под конкретное помещение и его планировку.
3. Поставка оборудования и материалов. На объект доставляется приточно-вытяжная установка, воздуховоды, распределительные коллекторы, диффузоры, анемостаты и крепежные материалы. После того как ваш заказ поступает в работу, за объектом закрепляется ведущий инженер.
4. Монтажные работы. Проводится алмазное бурение технологических отверстий во внешних стенах, сборка вентиляционных трасс, монтаж ПВУ на виброизолирующие опоры или подвесы, подключение воздуховодов и автоматики.
5. Пусконаладка (ПНР). Монтажники и инженеры выполняют балансировку воздухораспределительной сети при помощи анемометра, регулируют расходы воздуха на диффузорах, проверяют работу байпаса (обходного канала) и настраивают сценарии управления на пульте.

В отличие от классических приточно-вытяжных систем, рекуператоры чувствительны к локальным ошибкам сборки. Ниже приведены основные узлы, где неточности монтажа приводят к снижению эффективности вентиляции:

Качество и долговечность вентиляции во многом зависят от надежности самой приточно-вытяжной машины. Мы не привязаны к одному производителю, а подбираем оборудование под конкретные задачи и бюджет клиента. Мы монтируем установки следующих проверенных брендов:

• Breezart — отечественные системы вентиляции с функциональной встроенной автоматикой для точного контроля параметров воздуха.
• Komfovent — европейские установки, известные своей энергоэффективностью и надежными роторными рекуператорами.
• Naveka — практичное российское оборудование, сочетающее в себе компактность конструкции и ценовую доступность.
• Turkov — российские установки с энтальпийными рекуператорами, эффективно сохраняющие тепло и влагу даже в холодном климате.
• Nevatom — стабильное отечественное оборудование широкого спектра применения, подходящее для жилых и коммерческих объектов.
• Rowen — надежные вентиляционные системы и комплектующие с хорошим соотношением цены и технических характеристик.

Вентиляция и кондиционирование частного спортивного зала 180 м²

Объект: частный спортивный зал · Локация: Всеволожск · Площадь: ~180 м²

Спортивный зал — помещение с резко переменной нагрузкой: во время тренировки тепло- и влаговыделение вырастают в разы, и воздухообмена, достаточного для пустого зала, не хватает уже через двадцать минут. При этом кратный воздухообмен зимой означает большой объём холодного наружного воздуха, который нужно нагреть. Дополнительно: зашивать воздуховоды подвесным потолком в зале — терять высоту, а гараж и санузлы требуют собственного удаления воздуха.

Задача

Обеспечить высокий воздухообмен под пиковую нагрузку без роста затрат на нагрев, разделить охлаждение по залам и решить вентиляцию вспомогательных помещений.

Решение

– Приточно-вытяжная установка Naveka с алюминиевым рекуператором и водяным нагревателем — постоянный приток и удаление воздуха с возвратом тепла и подогревом в холодный период.

– Кондиционирование разделено на две зоны: отдельные канальные внутренние блоки Haier в большом и малом залах с независимой регулировкой.

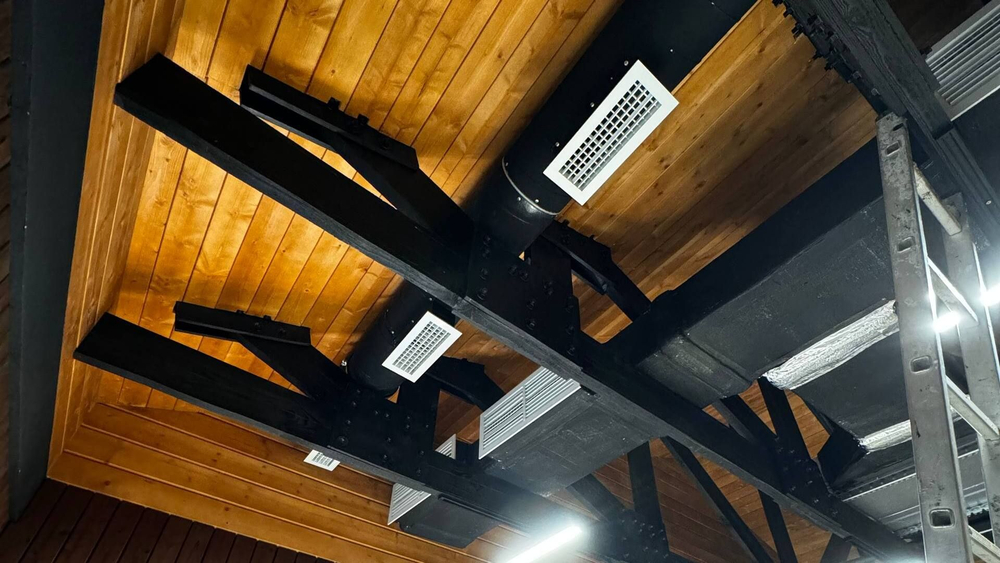

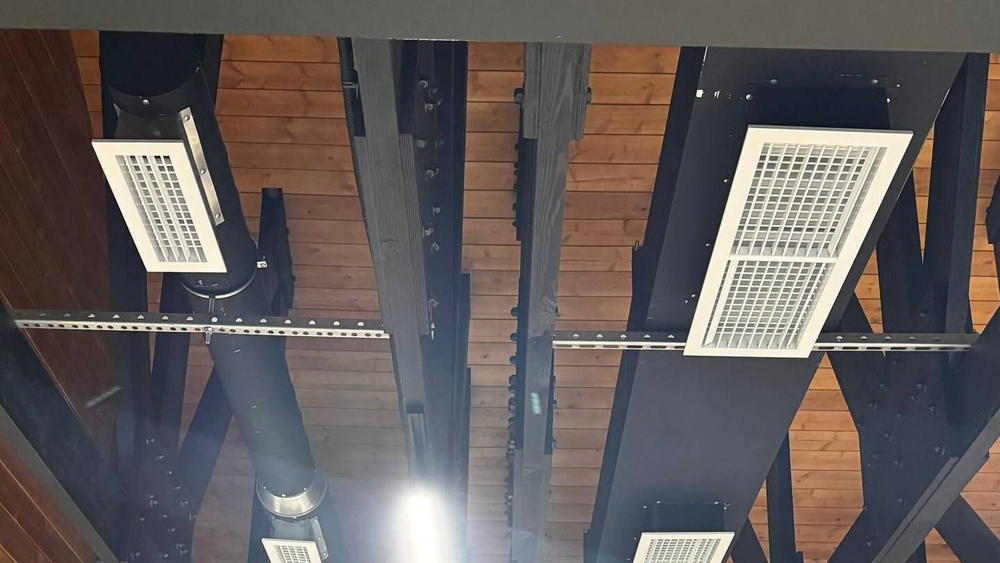

– Воздуховоды проложены открыто и окрашены в чёрный цвет — высота помещения сохранена, коммуникации вписаны в интерьер спортивного пространства.

– Ламельные вентиляционные решётки «Арктика».

– Отдельные вытяжные системы из санузлов и гаража, приток в эти зоны — через стеновые устройства КИВ.

Результат

Зал сохраняет комфортные параметры воздуха на пике тренировки, температура в большом и малом залах настраивается независимо, а рекуперация удерживает затраты на нагрев приточного воздуха в разумных пределах.

Ошибки, допущенные неквалифицированными монтажниками при установке рекуператора, обычно проявляются не сразу, а в первый же холодный сезон.

• Игнорирование балансировки потоков: Если объем вытяжного воздуха значительно превышает объем приточного (или наоборот), эффективность рекуперации резко снижается. Разбалансировка приводит к тому, что теплообменник не может забрать достаточно тепла из уходящего воздуха, а в помещениях создается избыточное давление или разрежение.
• Некачественная теплоизоляция «холодных» участков: Воздуховоды, по которым холодный уличный воздух идет к рекуператору, и те, по которым охлажденный воздух выбрасывается на улицу, должны быть тщательно изолированы. Если этого не сделать, на внешней поверхности труб будет выпадать конденсат, что приведет к порче отделки потолков и стен, появлению грибка.
• Отсутствие сервисного доступа: ПВУ с рекуперацией требует регулярного обслуживания. Минимум два раза в год необходимо очищать или менять воздушные фильтры, а также раз в 1–2 года промывать сам теплообменник. Если зашить установку гипсокартоном без ревизионного люка достаточного размера, для банальной замены фильтра придется ломать потолок.

Нужно ли штробить стены под воздуховоды для системы вентиляции?

Нет, несущие стены под вентиляционные воздуховоды обычно не штробят, так как диаметр труб (даже плоских или полужестких) составляет от 75 до 160 мм, что нарушит несущую способность конструкций. Трассы прокладывают открытым способом под потолком, закрывая их затем подвесными или натяжными конструкциями, декоративными коробами из гипсокартона, либо укладывают полужесткие каналы в стяжку пола. Штробление выполняется только для локальных выпусков под настенные решетки или пульты управления.

Как часто нужно менять фильтры в рекуператоре?

В условиях Санкт-Петербурга и Ленинградской области стандартная периодичность замены или очистки фильтров составляет 2–3 раза в год. В периоды активного цветения растений весной и в пыльный летний период фильтры забиваются быстрее. Большинство современных пультов управления автоматически сигнализируют о необходимости обслуживания по таймеру наработки часов или по датчику дифференциального давления. Для долгосрочной эксплуатации мы рекомендуем выполнять регулярное обслуживание и замену фильтров ПВУ силами специалистов.

Будет ли слышен шум от работы приточно-вытяжной установки?

При правильном проектировании и монтаже система работает практически бесшумно для человека в жилых зонах. Основной шум генерирует сам вентилятор установки. Чтобы изолировать этот шум, ПВУ монтируют во вспомогательных помещениях, используют гибкие виброизолирующие вставки между установкой и воздуховодами, а также устанавливают трубчатые или пластинчатые шумоглушители длиной не менее 600–900 мм на приточном и вытяжном трактах.

Можно ли использовать рекуператор летом?

Да, но важно, чтобы теплообменник можно было отключить. В жаркие дни при работающем кондиционере рекуперация полезна — прохладный вытяжной воздух охлаждает приточный. А вот когда на улице прохладнее, чем в доме, теплообменник начинает мешать: он подогревает поступающий воздух. Для таких ситуаций нужен автоматический байпас, который пропускает воздух мимо теплообменника (фрикулинг), либо летняя вставка — сменная кассета, которую устанавливают вместо теплообменника на теплый сезон. Наличие байпаса стоит уточнять еще на этапе подбора установки.

• Монтаж определяет КПД. Эффективность рекуперации тепла зависит от точности балансировки приточного и вытяжного воздушных потоков во время пусконаладочных работ.
• Тип рекуператора диктует условия. Пластинчатые системы требуют обязательного уклона дренажа, энтальпийные могут устанавливаться без подключения к канализации, а роторные требуют строго горизонтальной сборки по уровню.
• Защита от холода обязательна. Все участки воздухопроводов, проходящие по холодным зонам или соединяющие установку с улицей, должны быть плотно теплоизолированы для исключения конденсата.
• Обслуживание должно быть простым. При монтаже вентиляции важно оставлять смотровые люки для регулярной замены фильтров и ежегодной чистки теплообменного блока.
