Проектирование систем вентиляции с увлажнением и осушением воздуха

Влажность — наиболее динамичный параметр микроклимата. Зимой приточная вентиляция и отопление «высушивают» воздух до 10–15% (при норме 40–60%), что ведет к пересыханию слизистых, порче паркета и росту статического электричества. Летом или в бассейнах возникает обратная проблема — избыток влаги, провоцирующий рост плесени и коррозию.

Проектирование увлажнения воздуха позволяет решить три задачи:

1. Биологический комфорт: поддержание иммунитета и профилактика аллергий.
2. Сохранность материалов: защита натурального дерева, картин и антиквариата.
3. Технологическая необходимость: в серверных — для снятия статики, в типографиях — для стабильности размеров бумаги.

В нашей практике мы часто видим, как заказчики пытаются решить проблему увлажнения мобильными приборами. Это не работает на больших площадях, так как не учитывается кратность воздухообмена. Только центральный увлажнитель, интегрированный в приточную вентиляцию, способен обеспечить стабильный фон во всем здании.

Сбор исходных данных и расчет тепло-влажностного баланса

На этом этапе проектировщик собирает информацию об объекте:

• Назначение помещений и график их использования.
• Тип ограждающих конструкций (толщина стен, остекление) для оценки риска «точки росы».
• Наличие локальных источников влаговыделений (кухни, душевые, технологические линии).

Проектные расчеты базируются на психрометрической диаграмме (I-d диаграмме Мольера). Мы вычисляем, сколько грамм воды на килограмм воздуха нужно добавить зимой и сколько удалить летом для достижения целевых показателей.

Выбор технологии увлажнения

Проектирование увлажнения предполагает выбор между двумя типами систем:

• Изотермическое (паровое): ТЭНовые или электродные увлажнители производят стерильный пар. Идеально для медицины и жилых помещений, так как не снижают температуру воздуха.

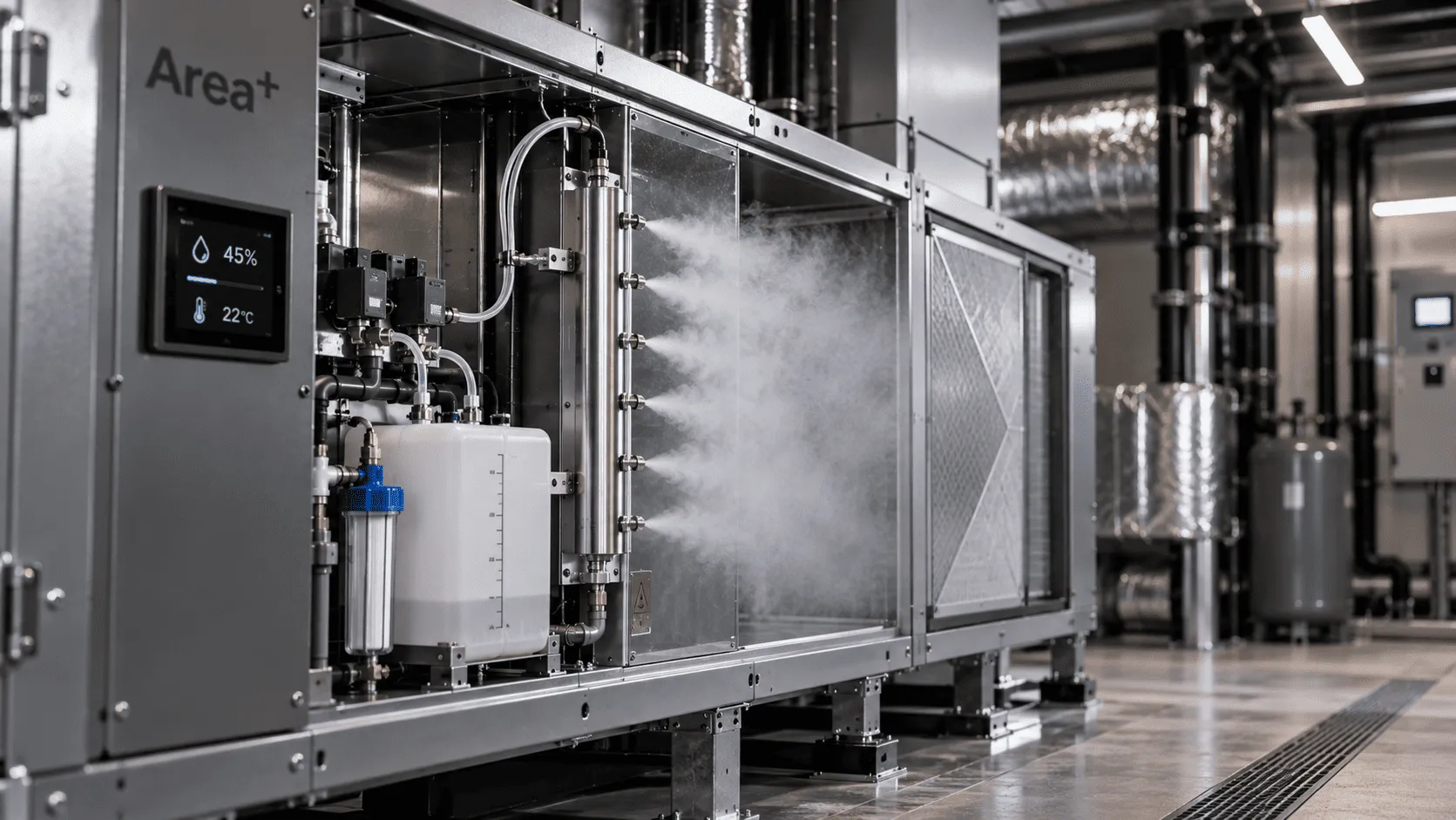

• Адиабатическое (форсуночное или сотовое): Распыление мелкодисперсной воды (тумана). Адиабатический метод потребляет в разы меньше электроэнергии, но требует предварительной глубокой очистки воды (обратный осмос) и вызывает охлаждение воздуха, что нужно учитывать в расчете мощности калорифера.

Методы осушения (охлаждение, адсорбция)

В зависимости от объекта, мы выбираем:

• Конденсационное осушение: воздух охлаждается ниже точки росы, влага выпадает в виде конденсата. Применяется в бассейнах и жилых домах.
• Адсорбционное осушение: влага поглощается специальным ротором. Незаменимо для производства при отрицательных температурах (склады-холодильники) или там, где нужна критически низкая влажность.

Интеграция в общую сеть вентиляции

Система увлажнения не существует сама по себе. Она должна быть синхронизирована с приточной установкой. При разработке мы учитываем:

• Длину участка ассимиляции: пар или туман должны полностью раствориться в потоке до того, как воздух дойдет до поворота воздуховода или решетки, чтобы избежать выпадения конденсата внутри труб.
• Защиту от протечек: установка поддонов с датчиками влажности в критических точках.
• Современный инженерный проект климата обязательно включает автоматику. Мы интегрируем управление влажностью в общую систему управления зданием (BMS):

1. Датчики обратной связи в помещениях и в вытяжных каналах.
2. Сценарии работы в зависимости от времени суток (режим экономии ночью).
3. Удаленный мониторинг состояния фильтров и системы очистки воды.

В нашей организации разработаны стандарты, которые позволяют делать системы надежными:

1. Двойной контроль: установка датчика-ограничителя в воздуховоде, который отключает увлажнение, если влажность в канале достигает 90%, предотвращая намокание изоляции.
2. Гигиена: обязательное использование циклов промывки в паровых увлажнителях для исключения застоя воды и размножения бактерий.
3. Энергоэффективность: использование адиабатического увлажнения в коммерческих объектах с большой площадью (торговые центры, производство) для снижения эксплуатационных затрат в 5–10 раз.

Проектирование инженерных систем — это зона высокой ответственности. Ошибки в рабочем проекте вентиляции с увлажнением могут стоить заказчику испорченного ремонта или дорогостоящей переделки всей системы.

Инженерный подход Area+ базируется на трех принципах:

• Практический опыт: Мы не просто «рисуем схемы», а понимаем, как система будет вести себя через 5 лет. Например, мы всегда проектируем удобный доступ к датчикам и бачкам увлажнителей для сервисного обслуживания.
• Комплексность: Мы согласуем проект системы увлажнения с проектами отопления и дизайна интерьера. Это гарантирует, что из-под ваших декоративных решеток не потечет конденсат из-за неправильно рассчитанной температуры притока.
• Прозрачность: как правило, мы разрабатываем проект в одну стадию, не разделяя его на стадию П и стадию РД. Вы получаете четкое обоснование выбранных решений и точную спецификацию оборудования, по которой будет составляться смета.
• Типичная ошибка: Заказывать монтаж без проекта. Без точных расчетов монтажники часто подбирают оборудование «на глаз», что в 80% случаев ведет к переувлажнению приточных воздуховодов и появлению плесени внутри системы.

Комплекс вентиляции и кондиционирования дома 1 000 м² с бассейном 300 м²

Объект: частный дом с бассейном
Локация: Зеленогорск
Площадь дома: ~1 000 м², бассейна: ~300 м² (всего ~1 300 м²)

Бассейн площадью около 300 м² — это непрерывное испарение воды. Без контроля влажности избыточная влага конденсируется на окнах и конструкциях, и последствия проявляются не сразу, а через сезон — на отделке и несущих элементах. При этом зона бассейна и жилая часть дома не могут обслуживаться одной системой: у них разные требования по влажности и температуре. Отдельный пласт сложностей дала архитектура: в зоне второго света высота достигает 8–9 метров, объёмы воздуха большие, а трассы к кровле проходят через этажи и попадают под требования пожарной безопасности.

Задача

Развести вентиляцию жилой части и зоны бассейна, обеспечить контроль влажности в бассейне, организовать зональное кондиционирование дома площадью около 1 000 м² и вписать воздуховоды большого сечения в конструктив здания с соблюдением противопожарных требований.

Решение

Для основного здания — три приточно-вытяжные установки Naveka с водяными нагревателями и три отдельные вытяжные системы под назначение разных групп помещений.

Кондиционирование дома на базе VRF-системы Haier с восемью канальными внутренними блоками — зонирование климата по частям здания.

Для бассейна — отдельная приточно-вытяжная установка Naveka производительностью около 7 000 м³/ч со встроенной системой осушения: одновременно воздухообмен и контроль влажности.

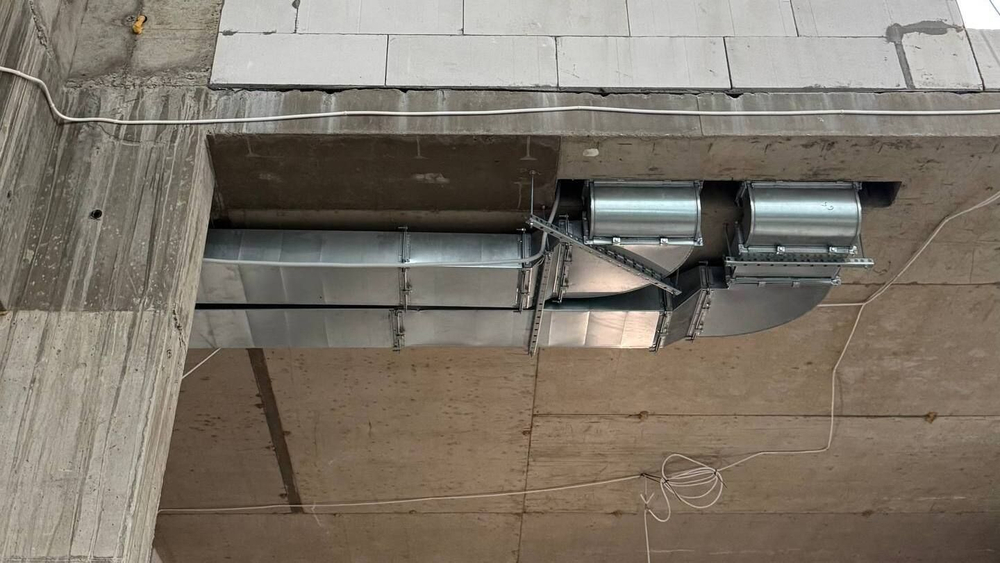

Воздуховоды большого сечения и детально проработанная трассировка с учётом высоты помещений 8–9 метров.

Вертикальные вентиляционные шахты с огнезащитной изоляцией для вывода систем на кровлю.

Щелевые решётки Invisiline во всех помещениях.

Результат

Создана комплексная климатическая система на объект общей площадью около 1 300 м²: жилая часть с зональным кондиционированием, бассейн с контролем влажности, инженерные трассы интегрированы в конструктив с соблюдением требований пожарной безопасности.

Сколько стоит разработка проекта

Цена проектирования зависит от сложности объекта, количества зон контроля влажности и необходимости интеграции в систему «Умный дом».

• Расчет тепло-влажностного баланса: фундамент, на котором строится вся работа.
• Подготовка спецификации: основа для закупки оборудования, где указана точная стоимость каждого элемента.
• Согласование: если объект коммерческий, мы готовим необходимый комплект документов для согласования проекта.

Сколько электроэнергии потребляет система увлажнения?

Изотермические системы (пар) потребляют около 750 Вт на 1 литр испаряемой воды. Адиабатические системы потребляют в десятки раз меньше (энергия нужна только на работу насоса), но они требуют дополнительного нагрева воздуха, так как при испарении воды температура падает.

Можно ли добавить увлажнение в уже существующую вентиляцию?

Да, но это требует разработки отдельного рабочего решения. Нужно проверить сечение воздуховодов, наличие свободного места для секции увлажнения и возможность подвода воды и канализации.

Нужно ли обслуживать систему?

Обязательно. Минимум 2 раза в год требуется проверка датчиков, очистка баков от налета и замена фильтров в системе очистки воды. При проектировании мы закладываем все необходимые условия для легкого сервиса.

Будет ли конденсат на окнах?

Если проект выполнен правильно — нет. Мы рассчитываем «точку росы» и настраиваем автоматику так, чтобы при экстремальных морозах влажность в помещении плавно снижалась, не допуская выпадения влаги на стеклах.
