Проектирование канальных систем кондиционирования: инженерные принципы и этапы

Канальная система охлаждает и нагревает воздух и распределяет его по нескольким помещениям через сеть воздуховодов, обеспечивая нужную температуру без отдельного блока в каждой комнате. Внутренний блок прячется за подшивным потолком, наружу выходят только решетки — отсюда главное преимущество: скрытый монтаж без визуального шума в интерьере, ради которого проектировщик увязывает сеть с планировкой потолков еще на стадии проекта. В отличие от настенных и кассетных кондиционеров, канальный блок работает как единая сеть: ошибка в одном участке отражается на всех помещениях — поэтому систему нельзя подбирать «по площади», как сплит.

Ключевые инженерные особенности

Работа преимущественно в режиме рециркуляции; зависимость эффективности от аэродинамики воздуховодов, а не только от мощности блока; чувствительность к длине трасс и потерям давления; необходимость точной балансировки по помещениям.

Важное ограничение: канальная система — это не вентиляция. Она не подаёт свежий воздух с улицы, если это не заложено отдельно, — использовать канальный кондиционер как источник притока нельзя. Свежий воздух даёт приточная вентиляция, которую увязывают с кондиционированием в проекте.

У канальных систем нет отдельного свода правил, как у вентиляции. Проектирование опирается на общие требования к микроклимату и параметры смежных систем:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
• ГОСТ 30494-2011 «Параметры микроклимата в помещениях»
• СП 336.1325800.2017 и требования по шуму (СП 51.13330, ГОСТ 12.1.003).

Нормативы задают цель — какой микроклимат должен быть, — но не описывают схему распределения воздуха, длину трасс, балансировку и увязку с вентиляцией. Как достичь результата на конкретном объекте — определяет проект.

Разработка проекта проходит несколько стадий и начинается с теплотехнического расчета, а не с выбора оборудования: сначала считают нагрузку, потом подбирают технику.

1. Сбор исходных данных и расчет теплопритоков. На старте нужны поэтажные планы, назначение помещений, требования по температуре и шуму, данные по вентиляции и ограничения по высоте потолков. Затем считают теплопритоки — сколько тепла отвести из каждого помещения с учётом людей, оборудования, освещения и солнечной нагрузки. Без этих данных мощность занижается, и система «не тянет» в жару.
2. Аэродинамический расчёт и подбор оборудования. После определения холодопроизводительности и расхода воздуха подбирают сечения воздуховодов и проверяют рабочую точку вентилятора. Контрольные ориентиры: скорость в воздуховодах 3–6 м/с, на решетках до 0,2–0,3 м/с, запас по холодопроизводительности 10–20 %, уровень шума — по ГОСТ 30494. Ключевое отличие канальных систем: блок подбирают не только по мощности, но и по доступному статическому напору вентилятора — иначе система не выдает расчетный расход, появляется шум, дальние помещения недоохлаждаются.
   На практике: большинство проблем возникает на стыке с вентиляцией и архитектурой. Поэтому в Area+ канальную систему проектируют после увязки с вентиляцией и планировкой потолков, и лишь затем фиксируют оборудование и трассы.

При выборе внутреннего блока учитывают холодо- и теплопроизводительность, статический напор, диапазон регулирования, уровень шума и доступ для обслуживания. Канальный сплит на базе мультисплит-системы подходит для квартир и домов на 2–4 помещения; для крупных объектов рассматривают VRF-системы — гибче, но дороже.

Работоспособность зависит от трассировки: проектировщик фиксирует длину и конфигурацию воздуховодов, количество поворотов, расположение шумоглушителей и схему распределения воздуха. Неправильная трассировка ведет к перераспределению потоков, шуму и невозможности балансировки — критично в квартирах с низкими потолками, где скрытое размещение сети ограничено. При скрытом монтаже за подшивным потолком заранее предусматривают сервисные лючки под блоком и защиту от конденсата.

Стоимость считают по площади либо от минимальной цены проекта для небольших объектов; точная цена — после изучения технического задания.

Что влияет на цену и стоимость проектных работ:

• площадь и число помещений;
• назначение объекта (квартира, офис, гостиница, производство различаются требованиями);
• увязка со смежными системами.

По срокам разработка проекта для типовой квартиры или небольшого офиса занимает от нескольких рабочих дней после получения полных исходных данных; крупные объекты — индивидуально.

На практике главный источник задержек — неполные исходные данные для разработки проекта, а не скорость проектировщика.

Канальные системы становятся источником проблем из-за недооценки инженерных требований на стадии проекта.

1. Ошибки заказчика: выбор системы без проекта; недооценка высоты потолков и места под воздуховоды; ожидание равномерного охлаждения без зонального управления; попытка заменить вентиляцию канальным кондиционером.
2. Ошибки проектирования: расчёт мощности без учёта теплопритоков по помещениям; игнорирование статического напора; отсутствие балансировки по веткам; занижение требований по акустике; несогласованность с вентиляцией.
3. Ошибки монтажа: изменение трасс без перерасчета; воздуховоды меньшего сечения; отсутствие регулировочных устройств; эксплуатация вне расчётных режимов.

Следствие любой ошибки общее: проблема проявляется уже после ввода в эксплуатацию, когда исправление дороже корректного проекта. Шум и неравномерное охлаждение — чаще последствия расчетных решений проектировщика на стадии проекта, чем «недоработки монтажников».

Результат проектирования — комплект рабочей документации, по которому монтажники соберут систему, а вы проверите решение.

Единый инженерный комплекс дома 1 000 м²: вентиляция, кондиционирование, увлажнение

Объект: частный дом · Локация: Лисий Нос · Площадь: ~1 000 м²

Дом на 1 000 м² с постоянным воздухообменом зимой сталкивается с эффектом, о котором вспоминают не сразу: наружный воздух при нагреве резко теряет относительную влажность, и в помещениях становится сухо — это ощущается и по самочувствию, и по деревянной отделке и мебели. Дополнительно на объекте есть зоны со своими режимами: два гаража и гриль-зона, где при работе вытяжного зонта удаляется большой объём воздуха и без компенсации возникает разрежение. И чем больше отдельных систем, тем выше риск получить дом с пятью разными пультами, которыми никто не пользуется.

Задача

Свести все инженерные системы дома в единый контур управления, поддерживать комфортную влажность зимой, обеспечить компенсацию воздуха в гриль-зоне, вынести оборудование за пределы жилых помещений и сохранить скрытую раздачу воздуха, включая зону второго света.

Решение

– Приточно-вытяжная установка Naveka производительностью около 1 800 м³/ч с водяным нагревателем; остальные приточные системы также с водяным нагревом; оборудование размещено в отдельной вентиляционной камере.

– Канальный адиабатический увлажнитель Turkov, интегрированный в систему вентиляции.

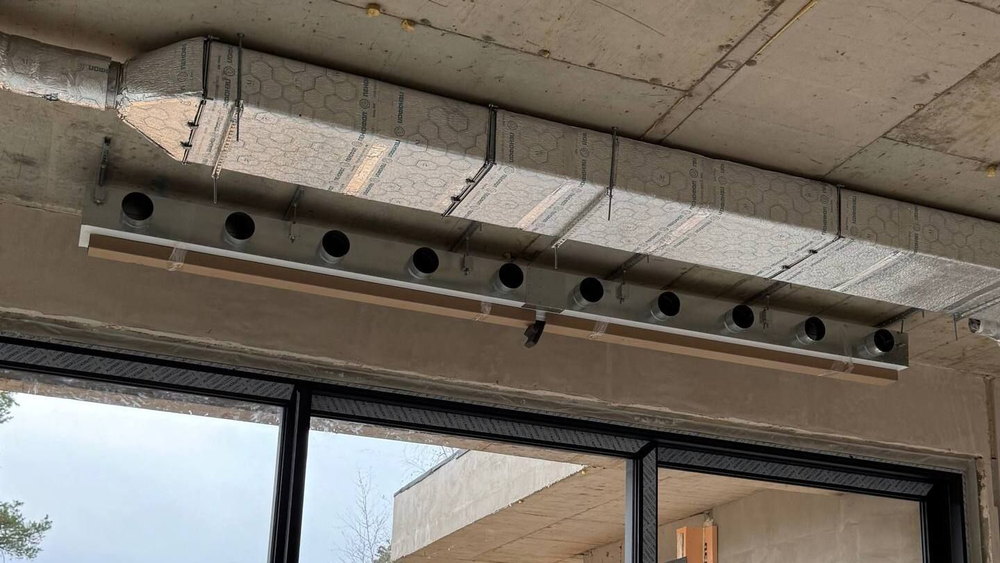

– Семь канальных кондиционеров Haier с раздачей через единую систему щелевых решёток Optimalvent; в зоне второго света использованы решётки длиной до 10 метров на отдельных участках.

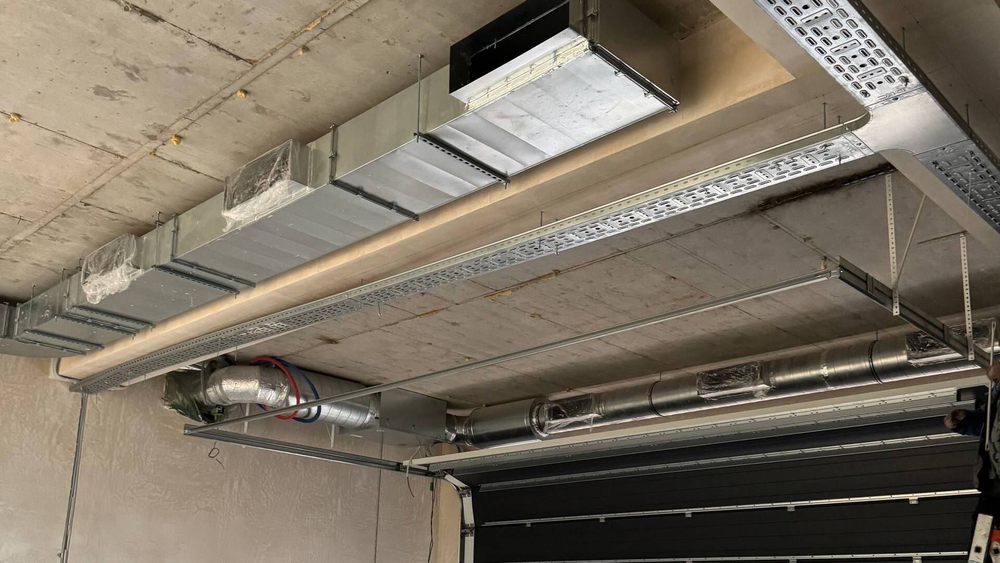

– Для двух гаражей — отдельные приточные и вытяжные системы без рекуперации, заведённые в общее управление с основным пультом Naveka.

– Для гриль-зоны — собственные приток и вытяжка с вытяжным зонтом; система подключена к общему приточному пульту и обеспечивает компенсацию удаляемого воздуха при работе гриля, вытяжной вентилятор вынесен на кровлю.

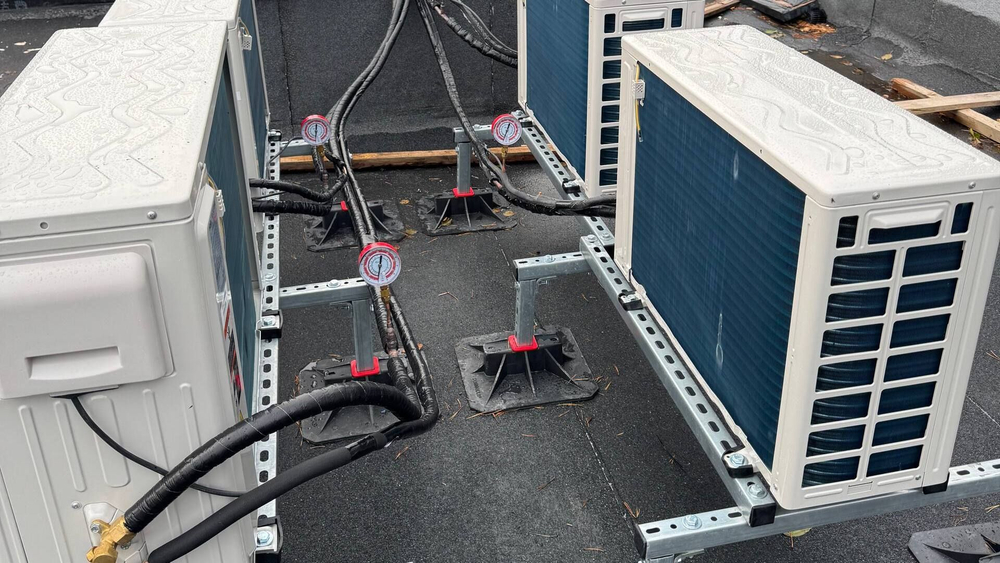

– Наружные блоки кондиционирования и вытяжное оборудование размещены на кровле.

– Малошумная вытяжка от варочной поверхности.

Результат

Вентиляция, кондиционирование, увлажнение и локальные системы гаражей и гриль-зоны работают как один комплекс с общим управлением. Оборудование вынесено из жилых помещений в венткамеру и на кровлю, воздухораспределение скрыто в интерьере, а зимой влажность поддерживается на комфортном уровне.

Канальная система — связанная сеть, где решения по кондиционированию, вентиляции и архитектуре нельзя принимать по отдельности. Инженерный подход Area+: расчёт до подбора оборудования, увязка со смежными системами, учет реальных режимов эксплуатации и комплексность — проект, подбор оборудования, спецификация и монтаж в одной логике. Это избавляет от ситуации, когда система формально работает, но не даёт комфорта, и заказчик платит дважды — за монтаж и за переделку.

Заказать проектирование канальной системы кондиционирования в Area+ лучше всего когда есть планировка, но до начала отделки: сеть ещё можно заложить без компромиссов по высоте, а скрытое размещение воздуховодов — согласовать с дизайн-проектом.

Влияет ли проект на стоимость монтажа?

Да. Проект фиксирует спецификацию оборудования и объем работ — по нему считается смета, поэтому стоимость монтажа прозрачна, а экономия возникает на отсутствии переделок.

Как совместить систему с дизайн-проектом?

Блок и воздуховоды прячут за подшивным потолком, положение решёток согласуют с дизайнером на ранней стадии. Чем раньше подключается проектировщик, тем меньше компромиссов по высоте потолков.

Заменяет ли канальный кондиционер вентиляцию?

Нет. Он работает в режиме рециркуляции и не подаёт свежий воздух, если приток не заложен отдельно. За воздухообмен отвечает приточная вентиляция, увязанная с кондиционированием в проекте.
