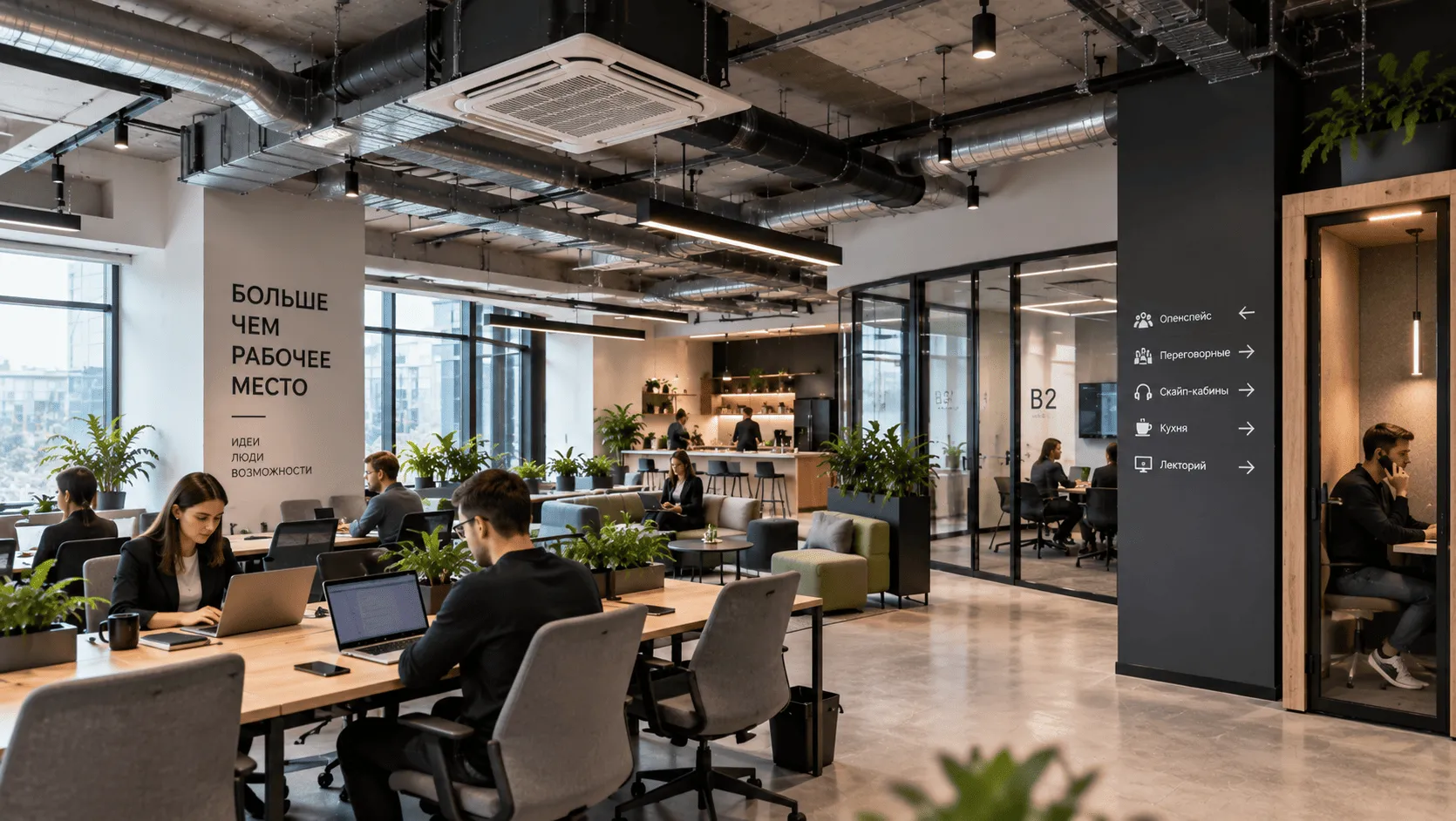

Проектирование и монтаж вентиляции и кондиционирования коворкингов под ключ

Эффективный климат-контроль в коворкинге строится на пяти инженерных принципах:

• Зональное проектирование: разделение вентиляционных веток для зон разной активности (опенспейс, закрытые кабинеты, переговорные, лектории).
• Адаптивный воздухообмен: интеграция датчиков углекислого газа (CO2) и VAV-систем для регулирования подачи воздуха по фактической занятости.
• Акустический комфорт: снижение уровня шума в рабочих зонах до 35–40 дБА (в Skype-кабинах — до 25 дБА) с помощью шумоглушителей и низкоскоростных диффузоров.
• Энергоэффективность: использование приточно-вытяжных установок (ПВУ) с роторной или пластинчатой рекуперацией (КПД до 75–85%).
• Индивидуальный температурный режим: установка мультизональных систем кондиционирования (VRF/VRV) для независимого управления температурой в каждом кабинете.

Коворкинг — один из наиболее сложных коммерческих объектов для создания систем вентиляции и кондиционирования. В отличие от стандартного офиса, гибкое офисное пространство совмещает в себе помещения с разной плотностью людей, режимами эксплуатации и требованиями к тишине. Если планировка свободного типа (open space) позволяет организовать распределенный воздухообмен, то закрытые переговорные и микро-офисы при пиковой нагрузке мгновенно превращаются в душные замкнутые зоны.

Проблема №1: Динамическая нагрузка и датчики CO2

Посещаемость коворкинга неравномерна. В течение дня часть кабинетов пустует, в то время как переговорные комнаты и лектории могут быть заполнены на 100%. Если вентиляционная система работает по статическому сценарию, то в обитаемых зонах быстро падает уровень кислорода, растет концентрация углекислого газа, снижается работоспособность резидентов.

Для решения этой проблемы инженеры Area+ интегрируют датчики CO2 и клапаны переменного расхода воздуха (VAV-системы). Датчик фиксирует превышение допустимого уровня углекислого газа в конкретном помещении и подает сигнал на привод заслонки, увеличивая объем притока именно туда, где сейчас находятся люди.

Проблема №2: Акустический комфорт в зонах тишины и скайп-румах

Шум от работы вентиляторов и движения воздуха по воздуховодам — главная причина дискомфорта резидентов. В тихих зонах и индивидуальных телефонных кабинах (Phone Booths) уровень шума не должен превышать 25–30 дБА. Чтобы исключить гул, на этапе разработки проекта раздела ОВ или ОВиК рассчитывается сечение воздуховодов с ограничением скорости воздуха в решетках до 1,5–2 м/с. На магистралях устанавливаются трубчатые или пластинчатые шумоглушители, а подключение оконечных устройств выполняется гибкими изолированными воздуховодами.

Проблема №3: Эстетика интерьера (интеграция в лофт и открытые потолки)

Современные коворкинги часто оформляются в стиле лофт, где чистовая отделка сочетается с открытыми инженерными коммуникациями. В таких условиях воздуховоды, фанкойлы и крепежные элементы становятся частью дизайна. Проектирование вентиляции коворкинга требует повышенного внимания к геометрии трасс:

• Используются круглые спирально-навивные воздуховоды с качественной покраской по шкале RAL.
• Монтаж систем кондиционирования выполняется с применением эстетичных канальных блоков скрытого типа или открытых дизайнерских консолей.
• Крепления и подвесы выравниваются по лазерному уровню, исключая неаккуратные стыки.

При разработке инженерных решений специалисты опираются на требования СП 60.13330.2020 (Отопление, вентиляция и кондиционирование воздуха) и действующие санитарные правила СанПиН. В коворкингах не рекомендуется использовать усредненный расчет «по площади» — это приводит к нехватке свежего воздуха в кабинетах и избыточному энергопотреблению в транзитных зонах.

Ниже приведены нормативные требования к воздухообмену и климатическим параметрам для различных функциональных зон коворкинга:

Для создания комфортного климата в гибких офисных пространствах используется комплексный подход, объединяющий энергоэффективную вентиляцию и независимый контроль температуры.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка (ПВУ) обеспечивает контролируемый воздухообмен по всему объекту. Чтобы снизить затраты на отопление в зимний период и охлаждение летом, мы применяем системы с рекуперацией тепла. Рекуператор передает тепло от удаляемого воздуха приточному, сохраняя до 75–85% энергии. В зависимости от планировки объекта используются:

• Роторные рекуператоры — оптимальны для крупных пространств, обеспечивают высокий КПД, частично возвращают влагу в помещение.
• Пластинчатые рекуператоры — полностью исключают смешивание потоков воздуха, что актуально при разделении зон кухни и рабочих мест.

Мультизональные VRF/VRV-системы кондиционирования

Классический мультисплит или канальный кондиционер не всегда справляются с задачами коворкинга, так как не могут обеспечить разную температуру в изолированных кабинетах. Решением является мультизональная климатическая система класса VRF или VRV. К одному внешнему блоку, установленному на фасаде или кровле здания, подключаются десятки внутренних блоков разного типа (настенные, кассетные, канальные). Каждый резидент в своем кабинете может настроить индивидуальную температуру с пульта управления.

VAV-системы для умного распределения воздуха

VAV-система (Variable Air Volume) позволяет оптимизировать расходы на эксплуатацию здания. Если в коворкинге занято только 30% рабочих мест, система снижает производительность вентилятора и прикрывает заслонки в пустых помещениях. Это уменьшает потребление электроэнергии и продлевает ресурс фильтров ПВУ.

При проектировании климатических систем инженеры учитывают планировку объекта. Если арендовать помещение со свободной планировкой в крупном торговом центре или бизнес-центре СПб, то интеграция в общие инженерные сети здания потребует детального расчета лимитов по воздуху и хладоносителю.

Особенности разводки вентиляции по зонам:

1. Малые кабинеты: для предотвращения духоты при закрытых дверях в каждое помещение заводится как приточный, так и вытяжной воздуховод. Перетоки воздуха через коридоры здесь не работают.
2. Лектории: подключаются к отдельной ветке воздуховодов с клапанами с электроприводом. Это позволяет полностью отсекать вентиляцию лектория, когда там нет мероприятий, направляя весь свободный воздух в опенспейс.
3. Кухня и зона кафе: вытяжной воздух из кухни отводится в объеме, превышающем приток, для предотвращения распространения запахов еды в рабочие зоны.

Итоговая стоимость реализации проекта зависит от площади объекта, выбранного бренда оборудования (Systemair, Komfovent, Daikin, Hisense) и архитектурных особенностей здания.

Мы выполняем комплекс работ без привлечения сторонних субподрядчиков, отвечая за конечный результат.

1. Аудит объекта и сбор ТЗ: выезд инженера на замер в СПб и ЛО, оценка доступных электрических мощностей, проверка существующих шахт вентиляции.
2. Проектирование: расчет воздухообмена, гидравлический и акустический расчеты, подбор оборудования, согласование трасс с дизайн-проектом и планируемой отделкой помещений.
3. Поставка оборудования: комплектация объекта сертифицированным климатическим оборудованием напрямую от производителей.
4. Монтаж и интеграция автоматики: прокладка воздуховодов, установка ПВУ и VRF-систем, расключение щитов управления и датчиков.
5. Пусконаладка: замеры расходов воздуха на каждом диффузоре, регулировка дроссель-клапанов, балансировка системы и настройка сценариев управления.
6. Сдача в эксплуатацию: передача заказчику исполнительных схем, паспортов вентиляционных систем и инструкций для службы эксплуатации.

Даже корректно рассчитанная система быстро теряет эффективность без должного ухода или при изменении планировки в процессе ремонта.

Распространенные ошибки:

• Расчет только по площади: пренебрежение плотностью рабочих мест ведет к духоте.
• Переточная вентиляция в кабинетах: попытка сэкономить на вытяжке в закрытых офисах, надеясь на щели под дверями. Это нарушает звукоизоляцию и не обеспечивает воздухообмен.
• Игнорирование акустики: использование тонкостенных воздуховодов без шумоглушителей превращает рабочую зону в гудящую камеру.

Эксплуатационные регламенты:

Для поддержания здорового микроклимата управляющей компании коворкинга необходимо проводить регулярное техническое обслуживание:

• Замена воздушных фильтров в ПВУ — раз в 3–6 месяцев (в зависимости от расположения здания в СПб).
• Чистка теплообменников и дренажных систем кондиционеров — перед началом летнего сезона.
• Контрольная проверка баланса притока и вытяжки — раз в год.

Можно ли использовать общедомовую вентиляцию бизнес-центра для коворкинга?

В большинстве случаев мощностей общедомовой системы БЦ недостаточно для высокой плотности посадки коворкинга. Стандартные нормативы офисных зданий закладывают 40–60 м³/ч на человека при средней заселенности 10 м² на сотрудника. В коворкингах плотность выше в 2–3 раза. Требуется либо согласовывать выделение дополнительных лимитов, либо устанавливать собственную автономную ПВУ.

Чем VRF-система отличается от обычных мультисплит-систем в эксплуатации?

Мультисплит-система имеет жесткие ограничения по длине трасс и количеству подключаемых блоков (обычно до 5–6 штук), при этом все блоки работают только в одном режиме (либо все на охлаждение, либо на обогрев). VRF-система позволяет подключать десятки внутренних блоков разного типа к одному наружному, длина трасс может достигать сотен метров, а трехтрубные VRF-системы обеспечивают одновременный нагрев одного кабинета и охлаждение другого.

Каков средний срок окупаемости системы с рекуперацией тепла?

По нашему опыту, в условиях климата Санкт-Петербурга и Ленинградской области затраты на установку рекуператора в составе ПВУ окупаются за 2–3 отопительных сезона за счет снижения расходов на оплату электричества или горячей воды для калорифера.

Инженерия современных офисов требует детального понимания физики процессов воздухораспределения и динамики нагрузок. Проектирование вентиляции и кондиционирования коворкингов под ключ от Area+ исключает появление душных зон, обеспечивая постоянный приток свежего воздуха при тихой работе климатического оборудования.

Ключевые выводы для проектирования:

• Не экономьте на автономных вытяжных ветках для закрытых кабинетов.
• Всегда предусматривайте запас производительности по воздуху на случай пиковых мероприятий в лекториях.
• Доверяйте монтаж инженерам, умеющим аккуратно работать с открытыми потолочными системами в стиле лофт.

Если вы планируете ремонт коворкинга в СПб, обратитесь к инженерам Area+ для проведения предварительного расчета тепловых нагрузок и разработки оптимального проекта ОВиК.
