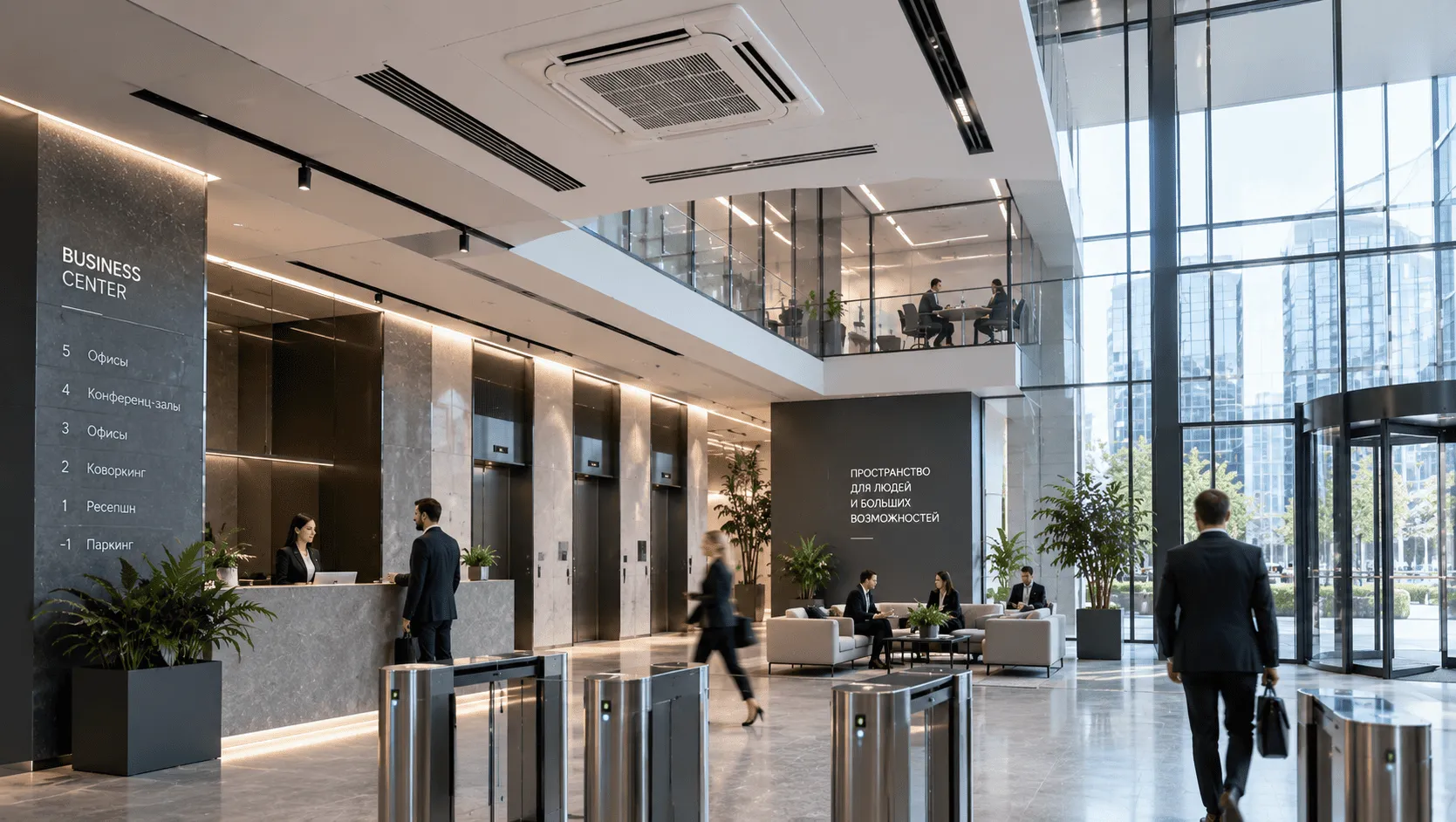

Проектирование и монтаж вентиляции и кондиционирования бизнес-центров под ключ

Качественная вентиляция и кондиционирование бизнес-центра — это единая инженерная система, которая должна обеспечивать стабильный воздухообмен (от 60 до 100 м³/ч на человека в зависимости от типа помещений), компенсировать тепловыделения от техники (в среднем 100–150 Вт/м² в офисах) и вписываться в архитектурные ограничения здания. Для БЦ класса «А» стандартом являются центральные системы «чиллер-фанкойл». Для классов «В» и «В+» чаще применяется мультизональная климатическая система (VRF/VRV) в сочетании с приточно-вытяжной вентиляцией с рекуперацией тепла, что позволяет снизить эксплуатационные расходы до 70%.

Стоимость реализации проекта зависит от класса здания, общей площади, планировочных решений (open space или кабинетная система) и выбранного типа оборудования. Ниже приведены ориентировочные цены на проектирование, поставку и монтаж систем вентиляции и кондиционирования для коммерческих объектов в Санкт-Петербурге.

Конструктивные особенности зданий и бизнес-модели их эксплуатации определяют выбор инженерных решений. Мы разделяем подходы к проектированию в зависимости от класса объекта, чтобы оптимизировать капитальные затраты и последующие эксплуатационные расходы.

Вентиляция и кондиционирование в БЦ класса «А»

В зданиях класса «А» на первом месте стоят повышенные требования к комфорту арендаторов, дизайну помещений и автоматизации. Здесь недопустимы видимые элементы коммуникаций в интерьере.

• Решения по кондиционированию: Применяется центральная двухтрубная или четырехтрубная система «чиллер-фанкойл». В качестве оконечных устройств используются тихие канальные или кассетные фанкойлы, скрытые за подвесным потолком.
• Вентиляция: Используется центральная приточно-вытяжная установка (ПВУ) высокой производительности. Воздуховоды монтируются на этапе общестроительных работ.
• Особенности контроля: Каждое офисное помещение оборудуется индивидуальным пультом управления.

Решения по кондиционированию и вентиляции в БЦ класса «B» и «B+»

Для объектов классов «B» и «B+» приоритетом является баланс между надежностью, функциональностью систем и энергоэффективностью. Планировки в таких БЦ часто меняются под нужды новых арендаторов, что требует гибкости от инженерных систем.

• Решения по кондиционированию: Оптимальным выбором является мультизональная система кондиционирования типа VRF или VRV. Наружные блоки располагаются на кровле или техническом этаже, а внутренние блоки (преимущественно канальный кондиционер или кассетные устройства) распределяются по офисам.
• Вентиляция: Реализуется регулируемый воздухообмен на базе VAV-систем (переменного расхода воздуха). Если в офисе мало людей, система автоматически снижает подачу приточного воздуха, экономя ресурсы климатической установки.

Модернизация систем в административных зданиях класса «C»

В зданиях класса «C» инженерные системы часто создаются в условиях ограниченного бюджета, скромных электрических мощностей и в процессе таких работ, как косметический ремонт или отделка помещений.

• Решения по кондиционированию: Если централизованная система отсутствует, организация кондиционирования осуществляется с помощью мультисплит-систем или отдельных полупромышленных сплит-систем (напольно-потолочного или настенного типа).
• Вентиляция: Применяются локальные приточные и вытяжные установки, обслуживающие отдельные этажи или офисные блоки. Это позволяет избежать прокладки масштабных магистральных воздуховодов через все здание.

Инженерная компания Area+ использует проверенное оборудование, соответствующее действующим стандартам качества и безопасности.

Центральные системы «чиллер-фанкойл»

Данная схема основана на циркуляции жидкого теплоносителя (воды или водного раствора гликоля) между холодильной машиной (чиллером) и конечными теплообменниками (фанкойлами).

• Преимущества: Практически неограниченное расстояние между чиллером и фанкойлами, высокая пожарная безопасность (в помещениях нет хладагента), возможность поэтапного подключения новых потребителей.
• Используемые бренды: Carrier, Daikin, MDV, Clint.

Мультизональные VRF и VRV системы

Мультизональная климатическая установка регулирует объем хладагента, подаваемого к каждому внутреннему блоку, в зависимости от тепловой нагрузки в конкретной зоне.

• Преимущества: Высокий коэффициент энергоэффективности (COP), точность поддержания температуры до 0,5 °C, возможность работы как на охлаждение, так и на обогрев (в системах с утилизацией тепла — одновременно в разных помещениях).
• Используемые бренды: Mitsubishi Electric, Hisense, Electrolux, Haier, MDV.

Энергосберегающая приточно-вытяжная вентиляция с рекуперацией

Приточно-вытяжная установка (ПВУ) обеспечивает подачу свежего очищенного воздуха и удаление отработанного. Встроенный рекуператор (роторный или пластинчатый) передает тепло вытяжного воздуха приточному потоку, не смешивая их.

• Преимущества: Снижение затрат на нагрев приточного воздуха в зимний период до 70–80%. Воздух проходит многоступенчатую очистку через фильтры класса F7 или H11, задерживая пыль, аллергены и мелкодисперсные частицы.

Создание надежно работающей системы ОВиК требует соблюдения последовательности инженерных процессов.

1. Сбор данных и проектирование стадии «П» и «РД». Любая разработка начинается со сбора исходных данных. Специалисты нашей компании изучают архитектурные планировки, теплотехнические характеристики ограждающих конструкций здания и технические условия (ТУ) на подключение к энергосетям. На этом этапе выполняется тепловой расчет и расчет требуемого воздухообмена. Проектная документация стадии «П» и рабочая документация (РД) разрабатываются с детализацией всех узлов и спецификацией материалов.
2. Поставка сертифицированного оборудования. Мы осуществляем комплектацию объекта оригинальным оборудованием и сертифицированными материалами. Все элементы систем проходят входной контроль качества перед отправкой на строительную площадку.
3. Монтажные и пусконаладочные работы. Монтаж систем ОВиК выполняется квалифицированными звеньями под руководством опытных производителей работ. Процесс включает:
   – Прокладку воздуховодов и трубопроводов хладагента/теплоносителя.
   – Установку шумоглушителей, дроссель-клапанов и воздухораспределителей.
   – Монтаж внутренних блоков кондиционеров, фанкойлов и центрального оборудования.
   – Пусконаладочные работы: опрессовку систем, регулировку расходов воздуха по веткам и настройку параметров автоматики.
4. Интеграция с пожарной безопасностью и автоматикой. Климатические системы в обязательном порядке интегрируются с системой противопожарной защиты здания. При срабатывании пожарной сигнализации автоматика должна мгновенно отключить приточную вентиляцию и кондиционирование, перекрыть огнезадерживающие клапаны (ОЗК) и активировать системы дымоудаления и подпора воздуха на путях эвакуации.

Качественная инженерия требует регулярного контроля. Ниже приведен чек-лист для управляющих компаний, помогающий оценить состояние инженерных систем БЦ.

Чек-лист для владельца или управляющего бизнес-центра

• Реальная плотность: Учтена ли фактическая плотность размещения сотрудников при расчете воздухообмена (не менее 60 м³/ч на человека для open space)?
• Резервирование систем: Предусмотрено ли резервирование (схема N+1) для систем кондиционирования серверных и IT-помещений, работающих круглосуточно?
• Разделение режимов: Разделены ли контуры вентиляции офисных зон и технических помещений?
• Акустический контроль: Соответствует ли уровень шума от вентустановок и внутренних блоков нормативным требованиям (не более 40 дБА в рабочих кабинетах)?
• Адаптивность: Позволяет ли конфигурация воздуховодов и фанкойлов быстро перенастроить систему при изменении планировки арендатором?
• Регламент ТО: Проводится ли регулярное техническое обслуживание (замена фильтров ПВУ — не реже 1 раза в квартал, чистка теплообменников кондиционеров — 2 раза в год)?
• Балансировка: Контролируется ли баланс между притоком и вытяжкой во избежание перетоков запахов и проблем с открыванием дверей?

Типичные ошибки при создании систем ОВиК

По нашему практическому опыту, большинство проблем с микроклиматом в БЦ возникает из-за следующих системных ошибок:

• Экономия на объеме воздуха: Проектирование систем строго по минимальным нормативным границам без запаса на увеличение плотности рабочих мест. При полной посадке сотрудников в помещениях формата open space уровень CO₂ быстро превышает допустимые 800–1000 ppm, что снижает работоспособность персонала.
• Объединение разнородных зон: Подключение серверных комнат арендаторов к общей офисной системе кондиционирования. В выходные дни общее кондиционирование здания может отключаться в целях экономии, что приводит к перегреву оборудования в серверных.
• Игнорирование акустики: Отказ от установки шумоглушителей на притоке и вытяжке или некорректный расчет скорости воздуха в воздуховодах (скорость более 4–5 м/с в конечных участках сети вызывает постоянный слышимый гул).

При разработке проектных решений инженеры Area+ руководствуются требованиями действующих нормативных документов РФ:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
• СП 118.13330.2022 «Общественные здания и сооружения».
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

Что выгоднее для БЦ: система чиллер-фанкойл или VRF?

Выбор зависит от масштаба и структуры использования объекта:

• Чиллер-фанкойл экономически более оправдан для крупных объектов (площадью более 10 000 м²) с единым управлением. Он долговечнее, не имеет ограничений по длине трасс и безопасен с точки зрения протечек фреона внутри здания.
• VRF-системы выгоднее для небольших и средних БЦ (до 10 000 м²). Они проще в монтаже, точнее поддерживают температуру и обладают более высокой энергоэффективностью при частичной загрузке помещений.

Как часто необходимо проводить сервисное обслуживание климатических систем?

Регламентное обслуживание центральных приточно-вытяжных установок и систем кондиционирования должно проводиться не реже одного раза в квартал. В перечень обязательных работ входит замена воздушных фильтров, проверка электрических соединений, чистка теплообменников и проверка дренажной системы. Обслуживание чиллерных установок проводится перед началом летнего сезона и при подготовке к зиме.

• Единство систем: Вентиляция и кондиционирование БЦ должны проектироваться как единый комплекс. Ошибки в одной системе неизбежно приводят к неработоспособности другой.
• Учет планировок: При расчетах необходимо закладывать запас производительности систем не менее 15–20% на случай изменения планировок (например, трансформации кабинетной системы в open space) и увеличения плотности рабочих мест.
• Энергосбережение: Применение систем с рекуперацией тепла и VAV-систем позволяет существенно снизить операционные расходы управляющей компании БЦ на обогрев и охлаждение воздуха.
• Безопасность и интеграция: Интеграция систем вентиляции с противопожарной автоматикой (клапаны ОЗК, дымоудаление) — обязательное требование для прохождения проверок МЧС и безопасной эксплуатации здания.
