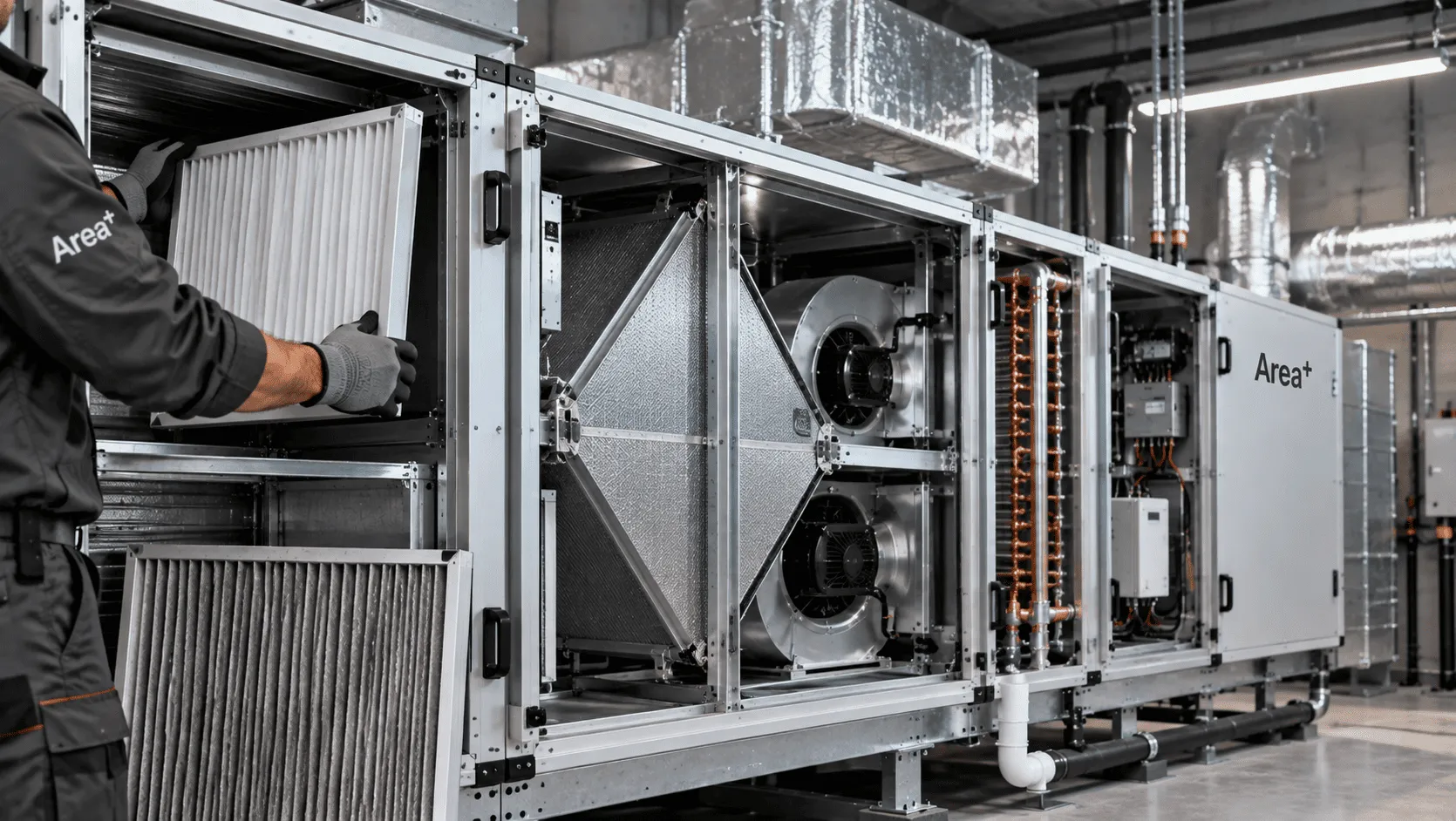

Техническое обслуживание приточно-вытяжных установок

Стоимость обслуживания приточно-вытяжных систем вентиляции зависит преимущественно от производительности оборудования (измеряемой в кубических метрах воздуха в час — м³/ч) и сложности его внутренней компоновки (наличие рекуператора, секций охлаждения или увлажнения). Компания Area+ предлагает прозрачную сетку тарифов на работы в СПб и Ленобласти.

Регламентное обслуживание приточно-вытяжной установки — это строго определенный технический процесс, минимизирующий влияние человеческого фактора. Ниже приведен детальный перечень операций, выполняемых нашими инженерами при каждом визите.

1. Проверка электрических компонентов и систем автоматики

Шкаф автоматики — «мозг» вентиляционной системы. Некорректная работа датчиков или подгорание контактов контакторов могут привести к некорректной работе клапанов и замораживанию водяного калорифера в зимний период. На данном этапе проводятся:

• Визуальный осмотр состояния электрических соединений в шкафу управления, протяжка винтовых клемм.
• Контроль параметров питающего напряжения на фазах и проверка токов потребления двигателей вентиляторов.
• Тестирование датчиков температуры воздуха (наружного, приточного, обратной воды) и проверка датчиков перепада давления на фильтрах и вентиляторах.
• Настройка параметров щита автоматики, проверка прошивки контроллера на наличие критических программных ошибок.
• Проверка работоспособности привода воздушной заслонки (проверка плотности закрытия лопаток при выключении установки, чтобы исключить выстуживание помещений).

2. Обслуживание механических узлов и вентиляторов

Механический износ движущихся частей вентилятора приводит к росту шума, вибрации корпуса и, в конечном счете, к заклиниванию ротора. В этот блок работ входят:

• Проверка надежности крепления виброизолирующих опор вентилятора к раме установки.
• Проверка соосности шкивов и контроль натяжения клиноременной передачи (при ее наличии), регулировка натяжения или отбраковка изношенных ремней.
• Контроль состояния подшипников вала вентилятора и электродвигателя на предмет осевого люфта и посторонних шумов при вращении.
• Выборочный замер сопротивления изоляции обмоток электродвигателя для исключения межвиткового замыкания.
• Очистка крыльчатки вентилятора от налипшей пыли сухим или влажным методом (дисбаланс колеса ведет к быстрому выходу подшипников из строя).

3. Очистка, дезинфекция и замена фильтрующих элементов

Фильтры первыми принимают на себя загрязнения из уличного воздуха, защищая не только легкие людей, но и внутренние элементы ПВУ. Регламент включает:

• Проверку фактического перепада давления на фильтре по дифференциальному манометру или реле давления.
• Замену воздушных фильтров класса G4, F7, F9 (в зависимости от комплектации вентустановки). Очистка посадочных рам фильтра для предотвращения перетока неочищенного воздуха мимо кассеты.
• Проверку состояния теплообменников. Чистка пластинчатого/роторного рекуператора от пыли компрессором или промышленным пылесосом.
• Проверку узла обвязки водяного калорифера: осмотр трехходового клапана, циркуляционного насоса, контроль давления теплоносителя.
• Антибактериальную обработку и дезинфекцию теплообменника, а также поддона для сбора конденсата. При необходимости глубокой санитарной очистки воздуховодов привлекаются специалисты, выполняющие дезинфекцию систем вентиляции.

Важно четко разграничивать стандартную техническую профилактику и сопутствующие сложные инженерные работы. В плановое сервисное обслуживание обычно не входит:

• Перерасчет объемов воздухообмена здания и полная инструментальная балансировка воздухораспределительной сети по помещениям.
• Демонтаж и капитальный ремонт крупных узлов (например, полная перемотка сгоревшего электродвигателя или замена секции роторного рекуператора). Такие работы оформляются как восстановительный ремонт вентиляции.
• Модернизация, перепроектирование системы вентиляции под изменившиеся нужды помещений. Для этого требуются предварительные этапы, такие как проектирование вентиляции и последующий монтаж вентиляции.

По нашему практическому опыту работы на объектах в Санкт-Петербурге, регулярное техобслуживание выявляет ряд характерных проблем. Ниже показано, как мелкие дефекты перерастают в серьезные аварии, если их игнорировать.

• Загрязнение воздушных фильтров выше нормы: Увеличивается аэродинамическое сопротивление.
  Последствия: падение объема приточного воздуха, перегрузка и перегрев электродвигателя вентилятора, промерзание водяного нагревателя из-за недостаточного обдува.
• Микротрещины и ослабление ремней вентилятора: Проскальзывание ремня на шкивах.
  Последствия: снижение производительности вентилятора на 30–50%, свист при запуске, риск полного обрыва ремня и остановки подачи воздуха.
• Засорение дренажного поддона рекуператора/охладителя: Перелив конденсата через край поддона.
  Последствия: протечки на потолок нижележащих помещений, коррозия внутренних стенок корпуса ПВУ, появление затхлого запаха и плесени.
• Люфт подшипников вентилятора: Повышенный уровень вибрации.
  Последствия: постепенное разрушение посадочного места вала, деформация крыльчатки, высокий уровень шума, передающийся по воздуховодам в рабочие кабинеты.

Конструктивно приточно-вытяжная система может быть выполнена в различных модификациях. Наши специалисты работают со всеми основными конфигурациями оборудования, представленными на коммерческих и жилых объектах:

Установки с рекуперацией тепла:

• Пластинчатые рекуператоры (перекрестноточные и противоточные): Требуют контроля целостности пластин, очистки от пыли и проверки работы байпасного клапана защиты от обмерзания.
• Роторные рекуператоры: Требуют контроля натяжения приводного ремня ротора, состояния щеточных уплотнений и проверки работы электродвигателя привода.
• Рекуператоры с промежуточным теплоносителем (гликолевые): Требуют регулярного замера плотности теплоносителя (гликоля), проверки давления в системе и обслуживания циркуляционного насоса.

Установки по типу нагрева воздуха:

• С водяным калорифером: Ключевое внимание уделяется узлу обвязки (двух/трехходовые клапаны, сервоприводы) и настройке защиты от замерзания по температуре обратной воды и капиллярному термостату.
• С электрическим нагревателем: Контролируется состояние ТЭНов, работоспособность твердотельных реле или симисторных регуляторов нагрева, а также исправность термовыключателей с ручным и автоматическим сбросом.

Специфика эксплуатации объекта напрямую диктует требования к графику, составу и времени проведения сервисных работ.

Особенности сервиса ПВУ в офисах и бизнес-центрах

В офисных зданиях критически важен акустический комфорт сотрудников и соблюдение санитарных норм по объему подаваемого свежего воздуха. Работы на таких объектах планируются во внерабочее время (вечером или в выходные дни), чтобы не нарушать бизнес-процессы арендаторов. Основной упор при обслуживании делается на замену фильтров тонкой очистки (класса F7) и проверку виброизоляционных элементов вентиляторов, так как даже незначительный гул от оборудования может вызывать жалобы персонала.

Обслуживание вентиляционных систем на промышленных предприятиях

На производстве вентиляционные системы часто работают в круглосуточном режиме в условиях повышенной запыленности. Техническое обслуживание здесь привязано к технологическим окнам работы цехов. Основной задачей инженеров является контроль состояния приводных ремней, подшипников двигателей большой мощности и очистка теплообменных поверхностей, на которых оседают технологические выбросы. Для предотвращения остановок производства мы составляем жесткий график планово-предупредительных работ.

Обслуживание ПВУ в частных жилых домах и квартирах

На жилых объектах используются компактные приточно-вытяжные установки, часто расположенные в подсобных помещениях, на чердаках или за подвесными потолками. Обслуживание требует аккуратности: защиты интерьера от пыли при чистке вентиляции, использования тихих инструментов. Особое внимание уделяется качеству дезинфекции теплообменников и поддонов для сбора конденсата, так как застойная влага в жилом доме быстро сказывается на качестве воздуха.

Сколько раз в год нужно менять воздушные фильтры в ПВУ?

В условиях Санкт-Петербурга стандартная периодичность замены фильтров составляет раз в 3–6 месяцев. В период весеннего цветения тополей и осенью (период листопада) фильтры забиваются быстрее. Самый надежный способ контроля — использование дифференциального реле давления (прессостата), которое сигнализирует на пульт управления о необходимости замены при достижении критического перепада давления.

Можно ли мыть старые фильтры вентиляции, чтобы сэкономить?

Мыть можно только фильтры грубой очистки (класс G1–G4), если они выполнены из специального сетчатого материала или ретикулированного пенополиуретана (и то, ограниченное число раз). Карманные и кассетные фильтры тонкой очистки (F7–F9) состоят из ультратонкого стекловолокна или синтетического материала со сложной структурой. При намокании они теряют свои фильтрующие и электростатические свойства. Такие фильтры подлежат исключительно замене.

Что делать, если зимой приточно-вытяжная установка уходит в аварию по угрозе замораживания калорифера?

Это критическая ситуация, требующая немедленного вмешательства. Чаще всего причина кроется в завоздушивании водяного контура, поломке циркуляционного насоса узла обвязки, некорректной работе трехходового клапана или засорении воздушного фильтра (падение расхода воздуха через теплообменник). Необходимо проверить циркуляцию теплоносителя и вызвать инженера для диагностики узла автоматики и гидравлической обвязки.

Влияет ли загрязнение рекуператора на потребление электроэнергии?

Да, напрямую. Загрязнение теплообменных поверхностей пластинчатого или роторного рекуператора снижает эффективность передачи тепла от вытяжного воздуха к приточному. В результате автоматика вынуждена сильнее задействовать основной нагреватель (электрический или водяной) для догрева воздуха до заданной температуры, что приводит к перерасходу энергоресурсов.
