Монтаж вытяжной вентиляции: инженерные требования и практические особенности

Проект вытяжной вентиляции задает требуемые расходы, зоны удаления воздуха, расчетные сопротивления и точки выброса. Монтаж определяет, сможет ли система реализовать эти параметры в реальных условиях здания.

Для вытяжных систем особенно критичны следующие характеристики, зависящие от монтажа:

1. Фактическое разрежение в обслуживаемых помещениях;
2. Устойчивость направления воздушных потоков;
3. Уровень шума и вибраций, передаваемых через конструкции;
4. Влияние вытяжки на соседние помещения и системы;
5. Стабильность работы при изменяющихся режимах эксплуатации.

Даже небольшие отклонения от проектной логики — изменение высоты установки вытяжных решеток, упрощение трасс, замена вентиляторов или отказ от балансировки — могут привести к тому, что система перестает управляемо работать. Вытяжка либо «перетягивает» воздух из соседних зон, либо теряет производительность и фактически перестает выполнять свою функцию.

В отличие от приточной вентиляции, проблемы вытяжки часто маскируются и проявляются косвенно: запахи, запотевание, нестабильная работа приточных установок, жалобы на сквозняки.

Инженерно корректный монтаж вытяжной вентиляции невозможен без понимания условий, в которых система будет работать. До начала монтажных работ должны быть четко определены:

• Функциональное назначение помещений и характер удаляемых загрязнений;
• Взаимосвязь вытяжки с приточной вентиляцией и инфильтрацией;
• Точки выброса воздуха и условия их размещения;
• Допустимые уровни шума и вибраций.

Одна из типовых ошибок — начало монтажа вытяжных систем без учета фактической приточной части или без понимания будущих режимов эксплуатации. В результате вытяжка проектируется и монтируется «сама по себе», а баланс системы в целом формируется случайным образом.

Особое внимание требуется при монтаже вытяжки в существующих зданиях. Здесь необходимо учитывать состояние шахт, ограничения по трассировке, наличие соседних арендаторов и чувствительных зон. Любое изменение вытяжных расходов может повлиять на работу смежных помещений, поэтому входные условия должны быть зафиксированы до начала работ, а не корректироваться по факту.

С инженерной точки зрения монтаж вытяжной вентиляции представляет собой формирование управляемого канала удаления воздуха, а не просто создание пути от решетки к вентилятору.

Первым этапом является формирование трасс и шахт: прокладка магистральных участков, организация проходов через конструкции, размещение вентиляторов и выбросов. Именно здесь закладываются основные аэродинамические сопротивления и акустические свойства системы.

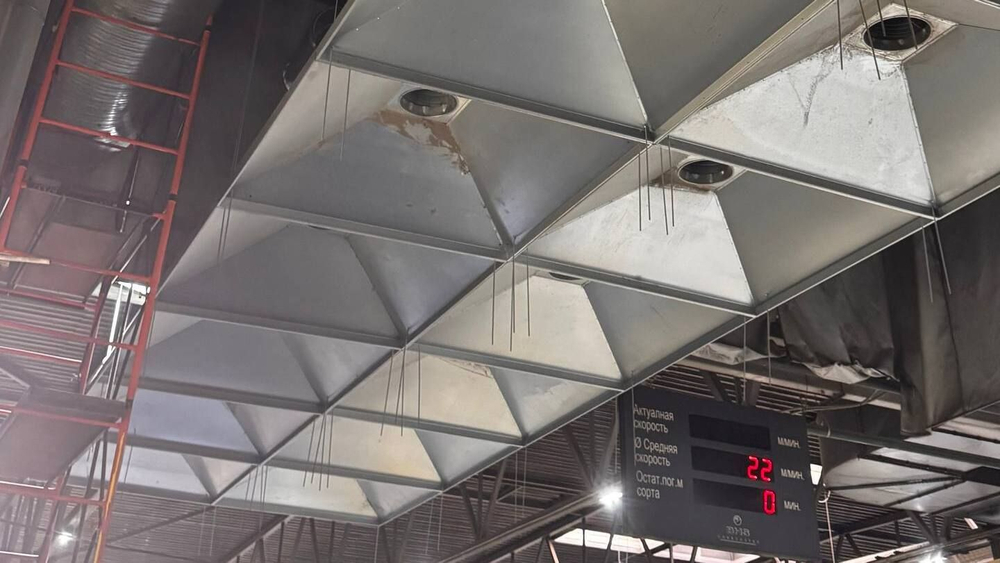

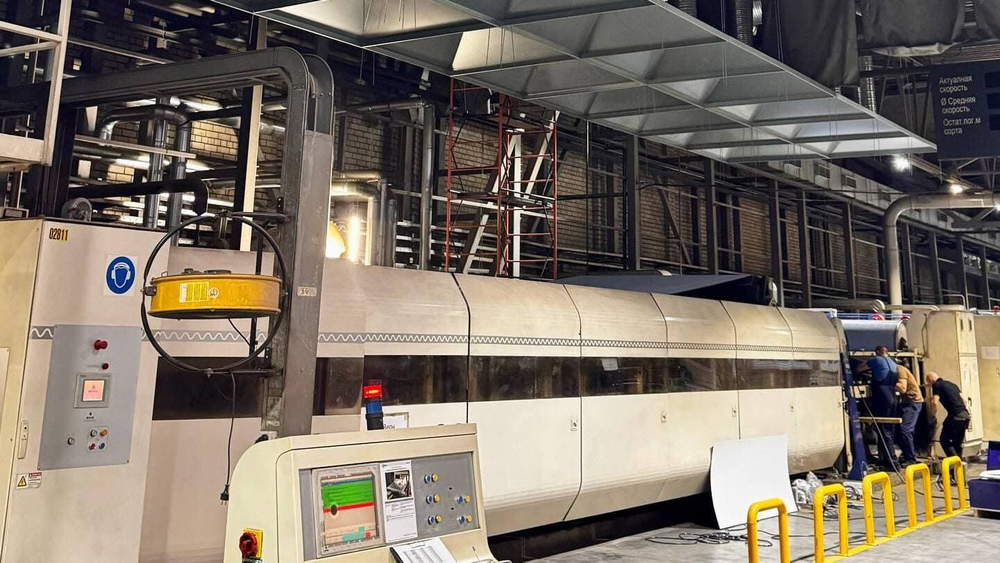

Далее монтируется распределительная часть: вытяжные решетки, зонты, местные отсосы, ответвления и регулирующие элементы. Важно, чтобы эти узлы были установлены в расчетных зонах и имели доступ для регулировки. Перенос решеток «по месту» часто приводит к изменению схемы движения воздуха в помещении.

Завершающим этапом становится подключение автоматики, частотных преобразователей, датчиков и защит. Для вытяжных систем этот этап критичен не меньше, чем для приточных: некорректное управление вентилятором приводит либо к недостаточной вытяжке, либо к избыточному разрежению и связанным с этим проблемам.

В вытяжной вентиляции есть ряд узлов, где монтажные ошибки почти всегда приводят к нарушению работы всей системы. Особенность вытяжки в том, что ошибки здесь редко локальны — они влияют на баланс воздуха в соседних помещениях и работу приточных систем.

1. Размещение вытяжных решеток: смещение из расчетной зоны → застой воздуха, подсос из соседних помещений
2. Вытяжные вентиляторы: неправильная ориентация, жесткое крепление → вибрации, шум, быстрый износ
3. Шумоглушители: отсутствие или недостаточная длина → повышенный шум в помещениях и шахтах
4. Шахты и магистрали: негерметичность, подсос воздуха → потеря управляемости, загрязнение системы
5. Обратные клапаны: неверное направление, заклинивание → обратная тяга, запахи
6. Выброс воздуха: неправильное расположение → подсос удаляемого воздуха обратно в здание\

Характерная проблема вытяжных систем — «работает, но не так». Вентилятор включается, воздух удаляется, однако фактические потоки отличаются от расчетных, что проявляется в жалобах пользователей и нестабильности режимов.

Вытяжная вентиляция тесно связана с приточной частью и инфильтрацией здания. Монтажные отклонения напрямую влияют на возможность корректной пусконаладки.

Типовые конфликты:

• Фактические сопротивления сети выше расчетных, вентилятор не выходит на требуемый расход;
• Вытяжка создает избыточное разрежение, приточная система не справляется;
• Датчики давления и расхода установлены в зонах турбулентности и дают некорректные сигналы.

В таких условиях пусконаладка превращается в подбор компромиссных режимов. Настройка автоматики не может компенсировать ошибки трассировки, негерметичность или неправильное размещение узлов. Поэтому вытяжные системы требуют не только настройки, но и инженерного контроля еще на этапе монтажа.

Ошибки вытяжной вентиляции удобно разделять по источнику их возникновения.

1. Ошибки при монтаже системы

Нарушение герметичности, неправильное крепление вентиляторов, упрощение трасс. Итог — потеря производительности, шум, нестабильная тяга.

2. Ошибки взаимодействия с другими системами

Конфликты с приточной вентиляцией, дымоудалением, пожарными клапанами. Часто приводят к нештатной работе при аварийных режимах.

3. Ошибки при передаче в эксплуатацию

Отсутствие фиксации положений заслонок, неконтролируемые изменения режимов, отсутствие исполнительной документации. В результате эксплуатация ведется без понимания реальных потоков воздуха.

Важно, что вытяжка особенно чувствительна к таким ошибкам: даже небольшие изменения условий могут привести к полной потере расчетной логики воздухообмена.

В инженерной практике area+ вытяжная вентиляция рассматривается не как изолированная система, а как часть общего воздушного баланса здания. Монтаж начинается с анализа того, как вытяжка будет взаимодействовать с притоком, инфильтрацией и режимами эксплуатации.

Ключевые принципы подхода:

1. Проверка проектных решений на реализуемость в конкретных условиях объекта;
2. Контроль герметичности и аэродинамики трасс до закрытия конструкций;
3. Поэтапная приемка критичных узлов;
4. Участие инженера в пусконаладке и балансировке системы.

Такой формат позволяет избежать ситуаций, когда вытяжка формально смонтирована, но фактически нарушает работу всего здания. Для Area+ монтаж — это управляемый инженерный процесс, а не механическое выполнение чертежей.
